CD32贴片电感贴片功率电感56uH
| 价 格： | 0.20 | |
| 应用范围： | 滤波 | |
| 种类： | 电流互感器 | |
| 品牌： | AKER | |
| 型号： | WSA32-560M | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 单层间绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 柱形 | |
| 工作频率： | 低频 | |
| 安装方式： | 其他 | |
| 骨架材料： | 陶瓷 | |
| 品质因数Q： | 800 | |
| 电感量： | 56UH（mH） | |
| 允许误差： | 10% | |
| 感抗XL： | 1（Ω） | |
| 额定电流： | 500（mA） | |
| 分布电容： | 1（F） | |
| 标称电压： | 12（V） |
生产贴片功率电感贴片电感
工型贴片功率电感(已经发完)
品名构成Product Identification | |||||||||
WSA |
| 32 |
| 1R0 |
| M | — | R | |
① |
| ② |
| ③ |
| ④ |
| ⑤ | |
① | 系列名称SERIES NAME | ||||||||
② | 尺寸DIMENSIONS | ||||||||
③ | 电感量INDUCTANCE | ||||||||
④ | 误差TOLERANCE CODE(J:±5% K:±10% L:±15% M:±20% P:±25% N:±30%) | ||||||||
⑤ | 包装方式PACKING CODE(R-TAPE B-BULK) | ||||||||
Part No | L (uH) | DCR max (mΩ) | IDC max (A) | Test Freq. (Hz) |
| 1.Inductance tested at 2.52MHZ,0.1V
Packing; Reel size:16mm Quantity:1000pcs/Reel |
WAS32-100K | 10 | 230 | 0.76 | 100KHZ | ||
WAS32-120K | 12 | 270 | 0.685 | 100KHZ | ||
WAS32-150K | 15 | 310 | 0.525 | 100KHZ | ||
WAS32-180K | 18 | 410 | 0.500 | 100KHZ | ||
WAS32-220K | 22 | 470 | 0.405 | 100KHZ | ||
WAS32-270K | 27 | 660 | 0.380 | 100KHZ | ||
WAS32-330K | 33 | 760 | 0.355 | 100KHZ | ||
WAS32-390K | 39 | 850 | 0.330 | 100KHZ | ||
WAS32-470K | 47 | 970 | 0.290 | 100KHZ | ||
WAS32-560K | 56 | 1250 | 0.275 | 100KHZ | ||
WAS32-680K | 68 | 1450 | 0.235 | 100KHZ | ||
WAS32-820K | 82 | 1850 | 0.220 | 100KHZ | ||
WAS32-101K | 100 | 2200 | 0.185 | 100KHZ | ||
WAS32-121K | 120 | 2900 | 0.170 | 100KHZ | ||
WAS32-151K | 150 | 3400 | 0.165 | 100KHZ | ||
WAS32-181K | 180 | 3900 | 0.155 | 100KHZ | ||
WAS32-221K | 220 | 4500 | 0.135 | 100KHZ | ||
WAS32-271K | 270 | 6000 | 0.125 | 100KHZ | ||
WAS32-331K | 330 | 7000 | 0.115 | 100KHZ |
共模电感
"- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈长清
- 电话：0769-85330100
- 传真：0769-85331600
- 手机：13829153209
- QQ ：

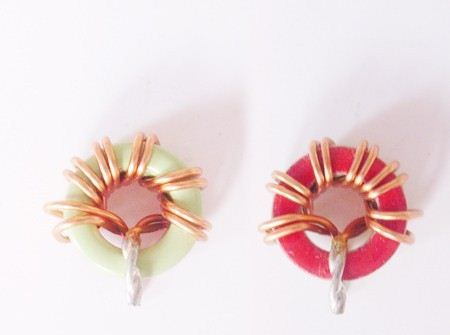

磁环共模电感
