DCT-06 5（60）A/2.5mA 0.1 10Ω (抗直流分量） 互感器
| 价 格： | 5.00 | |
| 应用范围： | 测量 | |
| 种类： | 发光二极管 | |
| 品牌/商标： | 中瑞 | |
| 型号/规格： | DCT-06 | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 单层间绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 低频 | |
| 安装方式： | 卧式密封 | |
| 骨架材料： | 塑料 | |
| 额定电流： | 2~5（mA） | |
| 标称电压： | 250（V） |
电度表专用互感器
a.主要特点:
(1)、体积小，精度高，一致性优
(2)、量限宽，抗饱和力强
(3)、安装方式灵活，有PCB方式，又有连线方式
b.电气参数：
(1)、额定输入电流Iin: 0–20A（根据客户要求）
(2)、额定输出电流Io: 0–20mA（根据客户要求）
(3)、过载电流Imax:20×Iin
(4)、非线性度:比差＜±0.1%;角差＜±5分
(5)、负载阻扰：≤20Ω
(6)、工频耐压:4kV 2mA1min
(7)、工作温度:-400C～ 850C(6)
(8)、绝缘电阻:500MΩ @500VdC
c.产品主要规格：
名称 | 规格 | 输入(A) | 输出（mA） | 过载倍数 | 线性度 | 负载(Ω) | |
比差(±%) | 角差(±’) | ||||||
1.5(6)A/5mA | 1.5 | 5 | 4 | ＜0.1 | ≤5 | ＜20 | |
10(40)A/10mA | 10 | 10 | 4 | ＜0.1 | ≤5 | ＜20 | |
10(60)A/10mA | 10 | 10 | 6 | ＜0.1 | ≤5 | ＜20 | |
10(60)A/4mA | 10 | 4 | 6 | ＜0.1 | ≤5 | ＜20 | |
10(60)A/4mA | 10 | 4 | 6 | ＜0.1 | ≤5 | ＜20 | |
5(60)A/2.5mA | 5 | 2.5 | 12 | ＜0.1 | ≤5 | ＜20 | |
5(60)A/2mA | 5 | 2 | 12 | ＜0.1 | ≤5 | ＜20 | |
5(80)A/5mA | 5 | 5 | 16 | ＜0.1 | ≤5 | ＜20 | |
20(100)A/20mA | 20 | 20 | 5 | ＜0.1 | ≤5 | ＜20 | |
5(40)A/5mA | 5 | 5 | 8 | ＜0.1 | ≤5 | ＜20 | |
15(60)A/10mA | 15 | 10 | 4 | ＜0.1 | ≤5 | ＜20 | |
5(30)A/5mA | 5 | 5 | 6 | ＜0.1 | ≤5 | ＜20 | |
20(80)A/10mA | 20 | 10 | 4 | ＜0.1 | ≤5 | ＜20 | |
10(100)A/10mA | 10 | 10 | 10 | ＜0.1 | ≤5 | ＜20 | |
备注：以上规格为常备产品，也可以根据用户需要设计制作，
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 石杨仲
- 电话：0510-80713078
- 传真：0510-80713078
- 手机：
- QQ ：
ZRH-V11微型互感器 电压互感器 2mA/2mA 线圈 互感器
信息内容：超微型电压互感器(ZRH-VXX系列) a.主要特点: (1)、本产品是一种电流型电压互感器,初级通过电路中串入电阻,将电压转换成电流, 经本互感器作电流变换后, 次级输出电流信号经取样电阻转换为所需要的电压。 (2)、测量范围宽 b.电气参数： (1)、额定输入电流:1～5mA(根据客户要求) (2)、额定输出电流: 1～5mA(根据客户要求) (3)、线性范围：10%～2000%（甚至更多）额定电流 (4)、非线性度:比差＜±0.1%;角差＜±5分 (5)、频率特性: 45-800HZ (6)、绝缘电阻: 500MΩ@500VdC (7)、工频耐压: 3kV 2mA 1min (8)、输出负载阻抗:≤300Ω （9）、结构：环氧树脂灌封 (10)、外壳：PBT耐高温阻燃或ABS阻燃材料 （11）、端子：输人、输出端为针脚 (12)、主要规格:原、副边电流比2mA:2mA 2.5mA:2.5mA 5mA:5mA 10mA:10mA
ZRH-V56 微型互感器 电压互感器 2mA/2mA

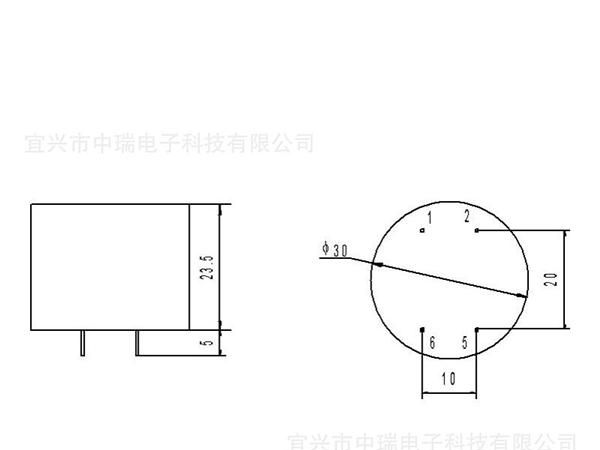

信息内容：超微型电压互感器(ZRH-VXX系列)dzsc/19/2395/19239563.jpgdzsc/19/2395/19239563.jpg a.主要特点: (1)、本产品是一种电流型电压互感器,初级通过电路中串入电阻,将电压转换成电流, 经本互感器作电流变换后, 次级输出电流信号经取样电阻转换为所需要的电压。 (2)、测量范围宽 b.电气参数： (1)、额定输入电流:1～5mA(根据客户要求) (2)、额定输出电流: 1～5mA(根据客户要求) (3)、线性范围：10%～2000%（甚至更多）额定电流 (4)、非线性度:比差＜±0.1%;角差＜±5分 (5)、频率特性: 45-800HZ (6)、绝缘电阻: 500MΩ@500VdC (7)、工频耐压: 3kV 2mA 1min (8)、输出负载阻抗:≤300Ω （9）、结构：环氧树脂灌封 (10)、外壳：PBT耐高温阻燃或ABS阻燃材料 （11）、端子：输人、输出端为针脚 (12)、主要规格:原、副边电流比 2mA:2mA 2.5mA:2.5mA 5mA:5mA 10mA:10mA
