LZZJ-10Q/互感器专家
| 价 格： | 500.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 上海人民机电设备有限公司 | |
| 型号/规格： | LZZJ-10Q | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 柱形 | |
| 工作频率： | 低频 | |
| 安装方式： | 卧式密封 | |
| 品质因数Q： | 300 | |
| 电感量： | 150 | |
| 额定电流： | 5-1600（mA） | |
| 分布电容： | 100（F） | |
| 标称电压： | 10K（V） |
一、概述：
LZZJ-10Q电流互感器是户内环氧树脂浇注式支柱式全工况型产品，在额定频率为50HZ，额定电压为10KV以下的电力系统中作继电保护或电能测量用。
二、结构特点：本产品为全封闭结构，采用户内环氧树脂真空浇注而成，具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群，表面爬电距离大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是老式油浸产品的理想替代品。
三、工作条件：
1、环境温度
温度45℃，平均温度不超过30℃，温度：-45℃。
2、海拔高度不超过1000M（超过请著明）
3、接地方式：中性点非有效接地系统
4、大气条件：无严重污染
四、技术参数：
1、额定绝缘水平：12/42/75KV
2、负荷的功率因数：cosφ=0.8（滞后）
3、额定一次电流为：5A或1A
4、表面爬电距离：大于530MM
5、产品标准：GB1208-2006《电流互感器》
6、仪器保安系数< 10
五、外形及参数：
dzsc/18/9391/18939161.jpg
LZZJ-10Q安装尺寸
dzsc/18/9391/18939161.jpg
六、注意事项：
1、电流互感器一次有电流时，二次绕组不得开路，否则有高压产生，对产品性能亦有影响；
2、一次绕组的重复工频耐压，试验应在规定试验电压值得80%以下
七、订货须知：
订货时须注出额定电流比，级次组合、额定容量、动热稳定电流值等
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘汉璋
- 电话：0577-62700598
- 传真：0577-62700598
- 手机：
- QQ ：

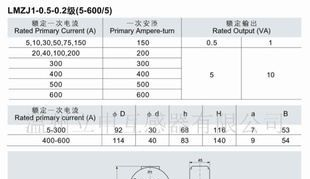

LMZJ1-0.5-0.2级电流互感器/互感器专家
信息内容：具体技术参数请参考图片三概述：LMZ1-0.5系列电流互感器适用于额定频率50Hz、额定工作电压为0.5kV及以下的交流线路中作电流、电能测量或继电保护用。正常工作条件及安装条件1、安装地点的海拔不超过1000m；2、周围空气温度不超过 40。C，且其24h内的平均温度值不超过 35。C，周围空气温度的下限为-5。C;3、温度为 40。C时，空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度，不超过80%;4、安装在无爆炸及易燃的危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);5、安装地点无剧烈振动及颠簸，安装倾斜度不大于5°;6、安装地点不受阳光直接辐射，无雨雪侵袭及严重霉菌存在。"

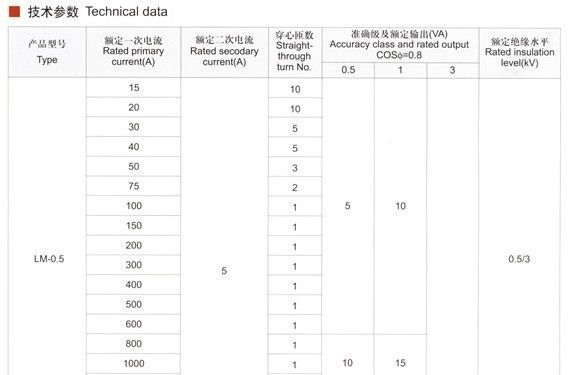

LM-0.5系列电流互感器/互感器专家
信息内容：绝缘扎带有不同的颜色，所以产品的颜色也会不同，这个可以选择LM-0.5型电流互感器主要用于户内，供额定电压为500V及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用。产品为干式电流互感器，其安装方式采用底板固定安装方式。产品性能符合GB 1208-2006。"
