供应【CATV专用】SMD BALUN 绕线磁珠电感【1.5:3.5/3.5:1.5】
| 价 格： | 0.78 | |
| 应用范围： | 阻流 | |
| 种类： | 电感磁珠 | |
| 品牌： | 国产 | |
| 型号： | 各种型号 | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 多层蜂房绕式 | |
| 导磁体性质： | 磁芯 | |
| 磁芯形状： | 双孔磁心 | |
| 工作频率： | 高频 | |
| 安装方式： | 贴片式 | |
| 骨架材料： | 胶木 | |
| 品质因数Q： | 9 | |
| 电感量： | 3UH | |
| 允许误差： | 20% | |
| 感抗XL： | 0.02（Ω） | |
| 额定电流： | 500（mA） | |
| 分布电容： | 15（F） | |
| 标称电压： | 220（V） |
【CATV专用】SMD BALUN 绕线磁珠电感【1.5:3.5/3.5:1.5】电气特性参数：
dzsc/18/9387/18938756.jpg
dzsc/18/9387/18938756.jpg
材料成分：
铁芯：镍锌 ；线材：QA漆包铜线；底座：根据客户需求 引脚：锡铜片
胶粘剂：环氧树脂
特点：
双线微型共模排列，低轮廓，小尺寸SMD，宽带传输器，阻抗传输器等，包装方式：编带包装，散装
圈数：双线并绕1到6圈，脚位：4-16PIN，贴片式匹配变压器，工作频率：1MHz-500MHz，
用途：用于抑制干扰源的仪器设备上，如台式电脑、笔记本电脑、电脑游戏机、数码照相机、摄影机、对讲机等；
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王皓
- 电话：0756-3806076
- 传真：0756-3806076
- 手机：
- QQ ：
供应立式/卧式【铁粉芯】环形绕线磁环电感器 差模电感5026-220UH

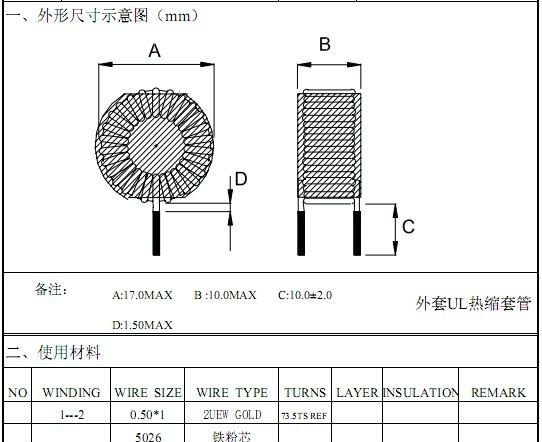

信息内容：立式/卧式【铁粉芯】环形绕线磁环电感器 差模电感5026-220UHdzsc/18/9400/18940056.jpg特征: 广泛应用于电源转换和线路滤波。铁粉芯磁环，性能稳定，成本低，电流大。体积由小到大，满足各种应用电路的需求。耐温130或180度聚安脂漆包线。若换用不同磁材（如绿环），电感量会大幅度提高。可外涂绝缘漆以固定铜线及增加绝缘。用于各种开关电源及逆变器，UPS等。 应用：开关式电源变压器、电脑、显示器、电视、脉冲变压器、滤波器、漏电报警器；带转换电路 和输出电抗器；TV、VCR、NC机、外围设备、电脑系统、测量仪器等。常用环型线圈电感尺寸表型号 外径D(Max) 高度H(Max) 脚长A(Max) 间隙B(Max) 额定电流A 电感量uH 2026 8.0mm 4.5mm 25.0mm 1.5mm 0.1-0.5A 5uH-27uH 3026 12.0mm 7.0mm 25.0mm 1.5mm 0.5-2.0A 10uH-14uH 5026 18.0mm 10.0mm 25.0mm 1.5mm 1.0-3.0A 20uH-68uH 6826 24.0mm 10.5mm 25.0mm 1.5mm 1.0-5.0A 25uH-500uH 8026 26.5mm 11.5mm 25.0mm 2.0mm 3.0-5.0A 50uH-960uH 10626 36.0mm 19.5mm 25.0mm 2.5mm 2.0-10.0A 30uH-850uH 13026 42.0mm 21.5mm 25.0mm 2.5mm 2.0-10.0A 30uH-950uH
供应【大电流】多层空心线圈 扼流线圈 电感线圈 电感器 自粘线圈
信息内容：【大电流】多层空心线圈 扼流线圈 电感线圈 电感器 自粘线圈dzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpg空心电感线圈特性及应用:可根据客户的图纸设计生产直插型、九字型贴片、一字型贴片、单层、多层、疏绕、密绕等各种各样的空心线圈;其绕线、成型、剥皮、焊锡全程均由上市的自动化数控绕线机生产完成，从机器上出来即是空心线圈成品。可生产范围：线径0.2-3.0MM，内径0.5-8.0MM，圈数1-20T，高低温线材生产均可，颜色可选，无铅作业，工作频率可达10GHz，主要应用于高频家电、无线接收、电源滤波、音响技术、对讲机通讯等领域。dzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpgdzsc/18/9411/18941151.jpg
