RGG 水泥线绕电阻
| 价 格： | 面议 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | 克拉 | |
| 型号/规格： | RGG | |
| 种类： | 线绕 | |
| 性能： | 通用 | |
| 材料： | 线绕 | |
| 制作工艺： | 普通线绕 | |
| 外形： | A | |
| 标称阻值： | A | |
| 允许偏差： | ±5％ | |
| 温度系数： | % | |
| 额定功率： | %（W） | |
| 功率特性： | 大功率 | |
| 营销方式： | 厂家直销 | |
| 产品性质： | 新品 |
产品名称：RX27-5型瓷壳绕线电阻(RGG型瓷壳绕线电阻)
Product name: RX27-5(RGG) wire wound resistors in ceramic casing
型 号：RX27-5 (RGG)
Type: RX27-5 (RGG)
产品介绍：RX27 (RGG)型瓷壳绕线电阻具有结构牢固，机械强度高等优点，由于采用了陶瓷外壳，具有耐压，不燃特性，安全性能高，产品具有低电感或无感，精度高，无噪音，温度系数低，稳定性高，高频性能好等特点。
Product introduction: RX27 (RGG) series wire wound resistors in ceramic casing have many excellences of firm structure, high machine intensity etc. For use the ceramic casing, it has the ability of resistance to voltage, inflammability, high secure, the product has the characteristic of low inductance or no inductance, high precision, no noise, low temperature coefficient, high stability, high frequency etc.
用 途：陶瓷绕线电阻主要用于自动化控制系统，变频控制系统，电源设备，音响等电路中。
Purpose: wire wound resistor in ceramic casing is used in circuit of automatic control system, frequency conversion control system, power supply, top grade acoustics.
■ 电气及机械特性 Electrical and Mechanical specifications
特性 | 规格 | 试验方法 |
阻值及阻值允许偏差 | 10Ω≤R±5%（J） , 10Ω>R±10%（K） | JIS-C-5202 5-1 |
额定负荷 | 表面温度:≤275℃ | JIS-C-5202 5-4 |
短时过负荷 | 无可见损伤，ΔR≤±（2%R 0.05Ω） | JIS-C-5202 5-5 10倍 5秒 |
绝缘电阻 | R≥20MΩ 1min | JIS-C-5202 5-6 DC500V |
耐电压 | 无可见损伤，无飞弧击穿 | JIS-C-5202 5-7 |
电阻温度特性 | ±260PPM/℃ | JIS-C-5202 5-2 b |
端子强度 | 无松动或机械损伤 | JIS-C-5202 6-1(2) |
电阻体强度 | 无可见损伤 | JIS-C-5202 6-2 |
耐振性 | 无可见损伤，ΔR≤±（0.1%R 0.05Ω） | JIS-C-5202 6-3 |
可焊性 | 新焊锡覆盖率为75%以上 | JIS-C-5202 6-5 |
■ 环境特性 Environmental specifications
特性 | 规格值 | 试验方法 |
耐热性 | 除端子外无明显变色和损伤，标志清晰 | JIS-C-5202 7-2 |
热冲击 | 无可见机械损伤 ΔR≤±（2%R 0.05Ω） | JIS-C-5202 7-3 |
耐湿性 | 无可见损伤，标志清晰，ΔR≤±（3%R 0.05Ω），绝缘电阻≥2.5MΩ | JIS-C-5202 7-5 DC100 40℃ 95%RH 500hours |
耐久性 (额定负载) | 外观无可见损伤，标志清晰，ΔR≤±（5%R±0.05Ω） | JIS-C-5202 7-10 100%负荷 rated power load 90 min ON 30 min OFF 500hours |
■ 规格 Specification
外型、尺寸 Configuration (m/m)
RX27-5 (RGG) type
dzsc/18/9383/18938356.jpg
Power | 尺 寸 Dimensions（mm） | Resistance RangeΩ 阻值范围 | |||||
| L | H | H1 | B | S | D | ||
| 2 | 11±1 | 20±1.5 | 4.5 2.0 -1.0 | 7±1 | 5±1 | 0.8 0.08 -0.05 | 0.22~270 |
| 3 | 12±1 | 25±1.5 | 8±1 | 5±1 | 0.27~680 | ||
| 5 | 13±1 | 26±1.5 | 9±1 | 5±1 | 0.27~680 | ||
| 7 | 13±1 | 38.5±1.5 | 9±1 | 5±1 | 1.0 0.1 -0.05 | 0.68~1.2K | |
| 10 | 16±1 | 35±2 | 12±1 | 7.5±1 | 1~1.8K | ||
■ 额定功耗曲线 Power Derating Curve
环境温度 | 0~70℃ | 70℃以上 |
功率损耗 | 100% | 见图 |
dzsc/18/9383/18938356.jpg
电阻功率对照
环境温度℃ | 功率对照（Power） | |||||||||
70℃ | 2 | 3 | 5 | 7 | 10 | 12 | 16 | 20 | 24 | 32 |
25℃ | 2 | 3 | 5 | 7 | 10 | 15 | 20 | 25 | 30 | 40 |
■ 产品分类标准 classified standard
● 命名方式 how to order
dzsc/18/9383/18938356.jpg
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 孙益庆
- 电话：021-57628686
- 传真：021-57628686
- 手机：
- QQ ：
RX21 绕线电阻器
信息内容：产品名称：RX21型被漆绕线电阻Product name: RX21 series lacquered wire wound resistors型 号: RX21Type: RX21产品介绍：RX21型电阻器为被漆型绕线电阻器。该电阻体积小，耐高温，防潮性能好。涂料产品利于散热，适宜长时间不间断使用.产品在环境的变化下不受任何影响，并能正常工作。安装时用其引出线安装固定。阻燃性能符合有关标准要求，阻值精度高。Product introduction: RX21 series resistor is lacquered wire wound resistor. This resistor has small bulk and ability of resistance to high temperature and damp. Lacquered product is propitious to emit heat, uninterrupted and long time use. There is no effect in wicked environment, and can operate normally. Use its down-lead to fix it. Its inflammability is accord with requirement, and has high precision.用 途：用于直流或低频交流电路中。Purpose: Used in circuit of DC or low frequency AC.主要技术参数：Main Inspection Iterms ,Requirements &Methods：检验项目Inspection Iterms性能要求Requirements试验方法Methods电阻温度系数Temperature coefficient≤...

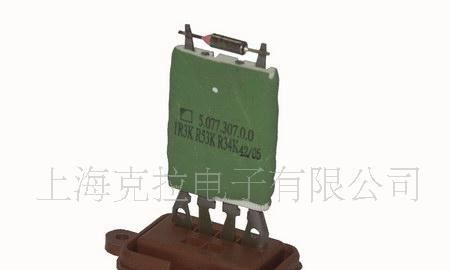

汽车电阻-调速风机 SPN1004
