AV系列电压传感器
| 价 格： | 200.00 | |
| 类型： | 其他IC | |
| 型号/规格： | AV100-1000 | |
| 输出信号： | 开关型 | |
| 品牌/商标： | LEM/莱姆 | |
| 种类： | 流量 | |
| 封装： | 长：124mm,宽：63mm. | |
| 制作工艺： | 集成 |
电压传感器AV100-1000
原边与副边之间是绝缘的,主要用于测量直流交流和脉冲电压
电参数
VPN 原边额定有效值电压1000 V
VP 原边电压测量范围1.5×VPN V
R M 测量电阻RM min RM max
@VC=11.4V 0 47 W
@VC=22.8V 0 184 W
ISN 副边额定有效值电流50 mA
VC 电源电压(± 5%) ± 12~24 V
IC 静态电流消耗<50 mA
Vd 有效值电压用于交流绝缘测试 1), 50 Hz, 1 分钟 5.5 kV
精度- 动态参数
X G 总精度@ IPN , TA = - 40 .. 85°C ± 1.6 %
e L 线性度@0.1~1.5VPN < 0.3 %
IO 失调电流@ IP = 0, TA = 25°C ± 0.15 mA
tr 响应时间@ 90 % of?VP max <10 μs
f 频带宽度(- 3 dB) DC .. 13 kHz
一般参数
TA 环境操作温度- 40 .. 85 °C
TS 环境贮存 温度- 50 .. 90 °C
m 质量460 g
标准EN 50155
EN 50124-1
EN 50121
EN 50163
EN 50207
NFF16101/2
注释: 1) 在原副边之间
VPN = 1000 V
北京莱姆电子有限公司网址: http: //www.lem.com.cn 电话: 86 (10) 80490470
空港工业区B区标准厂房1号楼 http: //www.bjlem.com.cn 传真: 86 (10) 80490473
北京，中国，邮编：101300 电子邮件:BJL@lem.com24小时热线: 86 (10) 80490469
BJ-LEM
特性
· 符合 UL 94-V0标准的绝缘外壳
· 内置原边电阻
优势
· 功耗低
· 良好的线性度
· 低温漂
· 的反应时间
· 宽频带
· 抗干扰能力强
· 电流过载能力
应用
· 交流变频伺服电机
· 直流电机牵引的静电转换
· 电池电源
· 不间断电源 (UPS)
· 开关电源 (SMPS)
· 电焊
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 田引娣
- 电话：
- 传真：
- 手机：
- QQ ：

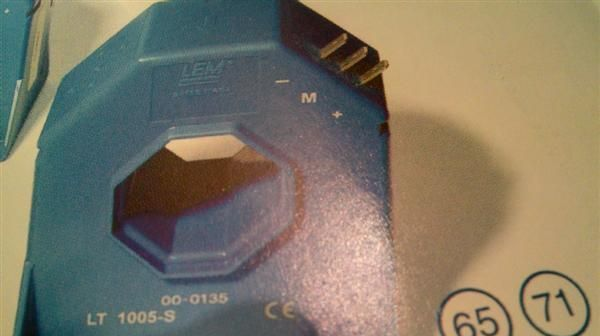

LT1005-S电流传感器
