供应限流互感器 精密互感器
| 价 格： | 120.00 | |
| 应用范围： | 阻流 | |
| 种类： | 电流互感器 | |
| 品牌： | 鸿源 | |
| 型号： | BHK | |
| 封装形式： | 普通电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 低频 | |
| 安装方式： | 底板安装 | |
| 骨架材料： | 胶木 | |
| 品质因数Q： | 1 | |
| 电感量： | 1 | |
| 允许误差： | 0.01 | |
| 感抗XL： | 10（Ω） | |
| 额定电流： | 1（mA） | |
| 分布电容： | 1（F） | |
| 标称电压： | 10（V） |
电流互感器的工作原理
在测量交变电流的大电流时,为能够安全测量在火线(或地线)上串联一个变压器(接在变压器的输入端),这个变压器的输出端接入电流表,由于输入线圈的匝数小于输出线圈的匝数,因此输出电流小于输入电流(这时的输出电压大于输入电压,但是由于变压器是串联在电路中所以输入电压很小,输出电压也不大),电流互感器就是升压(降流)变压器.
在供用电的线路中，电流大小相差悬殊，从几安培到几万安培不等。为便于仪器、仪表的测量，需要转换为比较统一的电流，另外供用电线路上的电压都比较高，如直接测量对仪器、仪表和人都是非常危险的。为此设计的电流互感器就起到变流和电气隔离的作用。
指针式电流显示仪表大部分是安培级，所以电流互感器的二次电流大多数是安培级的(如5A等)，而计算机的采样的信号一般为毫安级(0～5V、4～20mA等)。为此采用微型电流互感器(二次电流为毫安级)作为电流互感器与计算机采样信号之问的桥梁，进行电流的二次变换。
电流互感器由一次线圈、二次线圈、铁心、绝缘支撑及出线端子等组成。电流互感器的铁心由硅钢片叠制而成，其一次线圈与主电路串联，且通过被测电流I1，它在铁心内产生交变磁通，使二次线圈感应出相应的二次电流I2(其额定电流为5A)。如将励磁损耗忽略不计，则I1n1=I2n2，其中n1和n2分别为一、二次线圈的匝数。电流互感器的变流比K=I1/I2=n2/n1。由于电流互感器的一次线圈连接在主电路中，所以一次线圈对地必须采取与一次线路电压相适应的绝缘材料，以确保二次回路与人身的安全。二次回路由电流互感器的二次线圈、仪表以及继电器的电流线圈串联组成。电流互感器大致可分为两类，测量用电流互感器和保护用电流互感器。
"- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吕彩虹
- 电话：29-85211494
- 传真：29-85211494
- 手机：
- QQ ：
梯形铝壳电阻器40W-2500W
信息内容：1、 采用耐高温材料作为电阻基体，高绝缘不燃性填充料灌封，与电阻基体电阻丝及金属外壳紧密结合，具有较高的稳固性和热传导性。根据广泛的市场调研和工程试验，精心设计出自带散热片的铝合金外壳，使该电阻的散热性能远远超过传统型的同体积同功率电阻，既明显降低了电阻体的表面温升，又大大提高了耐负荷能力和长期稳定性，其使用寿命可达传统型电阻的1.5至2倍以上。此系列电阻已成功申请国家专利，专利号为ZL2004300866567，是目前传统型铝壳电阻的替代品。2、 功率40W-2500W，常见规格：80W60R，80W100R，80W20R，100W20R，100W100R， 120W68R，150W20R，200W20R，200W200R，300W20R，300W150R，300W200R， 400W150R，400W20R，500W100R，500W20R，800W75R，1040W50R，1040W75R等。3、 应用范围：变频器、起重、制动、电梯、船舶、电力系统、限流负载等电气设备。4、 符合ROHS规范和LEAD-FREE无铅标准。5、 生产周期：4-5天

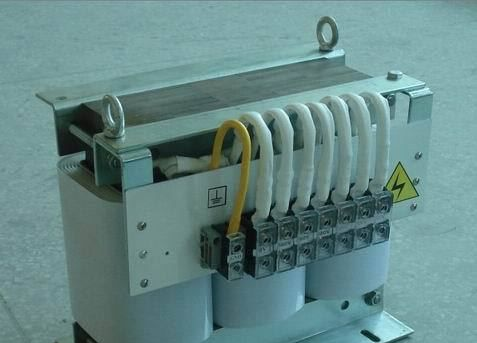

供应隔离变压器SG-5KVA
信息内容：变压器,产品结构特点：多种输入电压，符合安规，适用频率50-60HZ,额定输出0.5VA-1KA，功率从10W到1000W。具有体积小、低漏感、低漏磁电流、效率高、温升低、损耗低、外观完全绝缘输出电压低于3%、外形尺寸可按顾客要求任意调整的特点。广泛应用于医疗仪器、电脑周边设备、Hi-Fi&HiENDA音响装置、军用装备、工业控制电子仪器、视听设备、医疗器械及办公自动化用品等电子行业等 。欢迎咨询与洽谈!
