供应5015电连接器，航空插座连接器
| 价 格： | 1.00 | |
| 加工定制： | 是 | |
| 品牌： | 神马 | |
| 型号： | SMS3102A-22-19P圆形电连接器，航空插头 | |
| 应用范围： | 航空 | |
| 种类： | 插头/插座 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 二合一 | |
| 读卡类型： | CF II | |
| 形状： | 圆形 | |
| 制作工艺： | 冷压 | |
| 特性： | 防潮 | |
| 工作频率： | 低频 | |
| 接触件材质： | 铜合金 | |
| 绝缘体材质： | 合成橡胶 | |
| 芯数： | 14 | |
| 针数： | 14 | |
| 线长： | 100（mm） |
公司生产MS/MIL-C-5015系列电连接器。
材料：外壳，材质为铝合金，表面镀锌，并经铬酸盐处理，具有良好的导电性与耐腐蚀性；接触点，公针与母针均为铜合金，表面镀金，银或根据客户指定；插芯，材质为合成橡胶，具有极高的耐绝缘强度，耐弯，防震
连接器类型：墙式安装插座（如3100），线缆连接插座（如3101），盒式安装插座（如3102），直插头（如3106），90°C弯插头（如3108）。
产品简介：
dzsc/18/9358/18935811.jpg
连接器尺寸 | A 螺纹（英寸） | K | L | O | R | S | |
10SL | 5/8-24 UNEF | 1.98 | 30.18 | 13.89 | 18.25 | 25.68 | |
12S | 3/4-20 UNEF | 1.98 | 30.18 | 14.28 | 20.64 | 28.04 | |
12 | 3/4-20 UNEF | 1.98 | 41.28 | 19.05 | 20.64 | 28.04 | |
14S | 7/8-20 UNEF | 1.98 | 30.18 | 14.28 | 23.02 | 30.43 | |
14 | 7/8-20 UNEF | 1.98 | 41.28 | 19.05 | 23.02 | 30.43 | |
16S | 1-20 UNEF | 1.98 | 30.18 | 14.28 | 24.61 | 32.82 | |
16 | 1-20 UNEF | 3.17 | 41.28 | 19.05 | 24.61 | 32.82 | |
18 | 11/8-18 UNEF | 3.17 | 49.28 | 19.05 | 26.99 | 35.08 | |
20 | 11/4-18 UNEF | 3.17 | 49.28 | 19.05 | 29.37 | 38.38 | |
22 | 13/8-18 UNEF | 3.17 | 49.28 | 19.05 | 31.75 | 41.55 | |
24 | 11/2-18 UNEF | 3.17 | 49.28 | 20.64 | 34.92 | 44.73 | |
28 | 13/4-18 UNS | 3.17 | 49.28 | 20.64 | 39.69 | 51.08 | |
32 | 2-18 UNS | 3.17 | 49.28 | 22.22 | 44.45 | 57.15 | |
36 | 21/4-16 UN | 3.17 | 49.28 | 22.22 | 49.21 | 63.78 | |
40 | 21/2-16 UN | 3.45 | 49.28 | 22.22 | 55.58 | 69.85 |
产品规格
材料与外壳表面处理
| 材质 | 外壳表面处理 |
外壳 | 铝合金 | 镀锌 |
端子 | 铜合金 | 镀金 镀银 |
插芯 | 合成橡胶 |
|
产品性能
绝缘抗阻 | 5,000millohms（25℃） |
工作温度 | -55℃——125℃ |
插拔次数 | ≥500次 |
耐电压 | |||
服务等级 | 测试电压 | 工作电压 | |
| AC（rms） | AC | DC |
INST | 1,000 | 200 | 200 |
A | 2,000 | 500 | 700 |
D | 2,800 | 900 | 1250 |
E | 3,500 | 1200 | 1750 |
B | 4,500 | 1750 | 2450 |
C | 7,000 | 3000 | 4200 |
端子插入力与分离力 | |||
端子尺寸 | 最小分离力 | 平均插入力 | 平均插入力 |
（盎司） | （盎司） | (盎司) | |
#16 | 2 | 24 | 30 |
#12 | 3 | 24 | 30 |
#8 | 5 | - | 160 |
#4 | 10 | - | 240 |
#0 | 15 | - | 320 |
- 所属城市：浙江 宁波
- [联系时请说明来自维库仪器仪表网]
- 联系人： 岑国强
- 电话：0574-63572458
- 传真：0574-63572458
- 手机：
- QQ ：
17芯3102-20-29母针插座

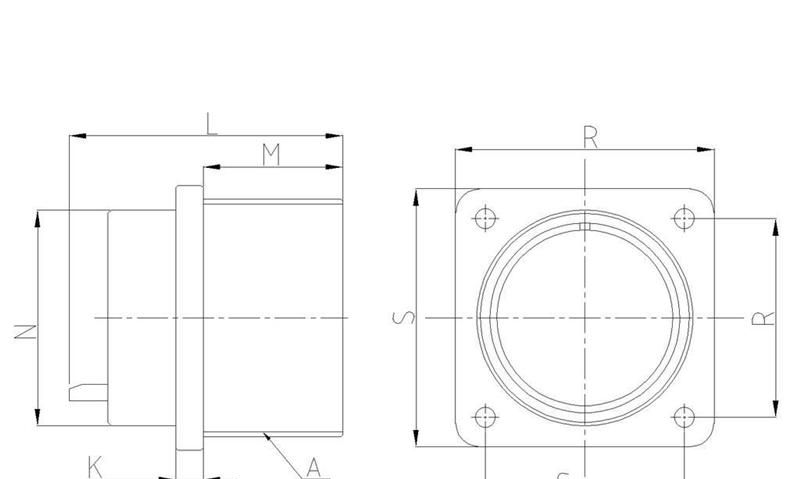

信息内容：公司生产MS/MIL-C-5015系列电连接器。材料：外壳，材质为铝合金，表面镀锌，并经铬酸盐处理，具有良好的导电性与耐腐蚀性；接触点，公针与母针均为铜合金，表面镀金，银或根据客户指定；插芯，材质为合成橡胶，具有极高的耐绝缘强度，耐弯，防震连接器类型：墙式安装插座（如3100），线缆连接插座（如3101），盒式安装插座（如3102），直插头（如3106），90°C弯插头（如3108）。 产品简介：dzsc/18/9358/18935829.jpg连接器尺寸A 螺纹（英寸）KLORS 10SL5/8-24 UNEF1.9830.1813.8918.2525.68 12S3/4-20 UNEF1.9830.1814.2820.6428.04 123/4-20 UNEF1.9841.2819.0520.6428.04 14S7/8-20 UNEF1.9830.1814.2823.0230.43 147/8-20 UNEF1.9841.2819.0523.0230.43 16S1-20 UNEF1.9830.1814.2824.6132.82 161-20 UNEF3.1741.2819.0524.6132.82 1811/8-18 UNEF3.1749.2819.0526.9935.08 2011/4-18 UNEF3.1749.2819.0529.3738.38 2213/8-18 UNEF3.1749.2819.0531.7541.55 2411/2-18 UNEF3.1749.2820.6434.9244.73 2813/4-18 UNS3.1749.2820.6439.6951.08 322-18 UNS3.1749.2822.2244.4557.15 3621/4-16 UN3.1749.2822.2249.2163.78 4021/2-16 UN3.4549.2822.2255...
供应MIL-C-5015-3108军标电连接器

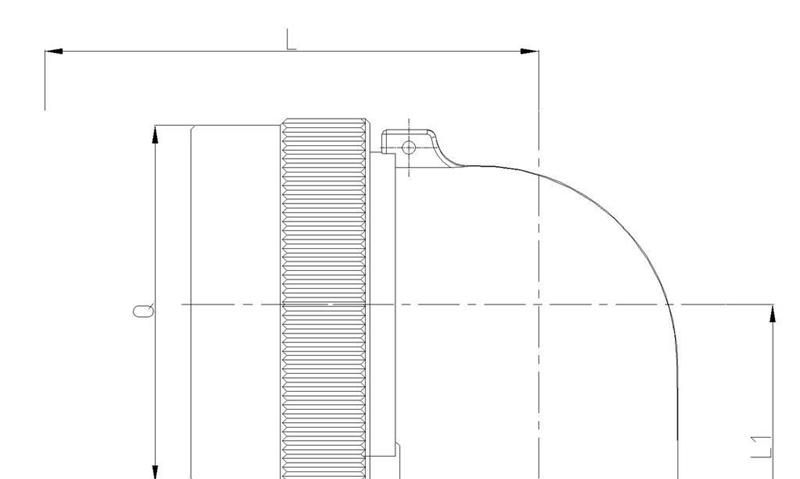

信息内容：公司生产MS/MIL-C-5015系列电连接器。材料：外壳，材质为铝合金，表面镀锌，并经铬酸盐处理，具有良好的导电性与耐腐蚀性；接触点，公针与母针均为铜合金，表面镀金，银或根据客户指定；插芯，材质为合成橡胶，具有极高的耐绝缘强度，耐弯，防震连接器类型：墙式安装插座（如3100），线缆连接插座（如3101），盒式安装插座（如3102），直插头（如3106），90°C弯插头（如3108）。 产品简介：dzsc/18/9638/18963872.jpg连接器尺寸A 螺纹（英寸） Q V 螺纹（英寸） 10SL5/8-24 UNEF19.055/8-24 NEF 12S3/4-20 UNEF19.8411/16-24 NEF 123/4-20 UNEF19.8411/16-24 NEF 14S7/8-20 UNEF22.223/4-20 UNEF 147/8-20 UNEF22.223/4-20 UNEF 16S1-20 UNEF25.47/8-20 UNEF 161-20 UNEF25.47/8-20 UNEF 1811/8-18 UNEF28.571-20 UNEF 2011/4-18 UNEF31.7511/8-18 NS 2213/8-18 UNEF34.9211/4-18 NEF 2411/2-18 UNEF38.113/8-18 NEF 2813/4-18 UNS44.4515/8-18 NEF 322-18 UNS51.7519/8-18 NS 3621/4-16 NS57.1521/16-20 UNS 4021/2-16 UN63.5025/16-16 UN
