厂家订做各规格工字电感6*8 8*10 9 *12 4*6 5*7 12*16 16*18
| 价 格： | 0.10 | |
| 应用范围： | 阻流 | |
| 种类： | 电感线圈 | |
| 品牌： | LHD | |
| 型号： | 4*6,5*7,6*8,7*7,8*10,9*12,10*16,12*16,14*15,16*18,18*22 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | I形 | |
| 工作频率： | 高频 | |
| 安装方式： | 立式 | |
| 骨架材料： | 陶瓷 | |
| 品质因数Q： | 100 | |
| 电感量： | 1-1000 | |
| 允许误差： | 10% | |
| 感抗XL： | 2（Ω） | |
| 额定电流： | 1000（mA） | |
| 分布电容： | 0。5（F） | |
| 标称电压： | 220（V） |
电感的主要特性参数
2.1 电感量L
电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2.2 感抗XL
电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL
2.3 品质因素Q
品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。采用磁芯线圈，多股粗线圈均可提高线圈的Q值。
2.4 分布电容
线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。采用分段绕法可减少分布电容。
2.5 允许误差：电感量实际值与标称之差除以标称值所得的百分数。
2.6 标称电流：指线圈允许通过的电流大小，通常用字母A、B、C、D、E分别表示，标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。
dzsc/18/9356/18935629.jpg
工字型电感通用尺寸表 | ||||||
规格 | AB | C | DEF||||
10mm | 15mm0.50mm1.5mm ||||||
LGB0304 | 4.0mm5.0mm | |||||
LGB0406 | 5.0mm7.0mm | 10mm15mm0.50mm2.0mm|||||
LGB0608 | 7.0mm9.0mm | 10mm15mm0.60mm2.5mm|||||
LGB0810 | 9.0mm | 11.0mm | 10mm | 15mm | 0.60mm | 5.0mm |
LGB0912 | 10.0mm | 13.0mm | 10mm | 15mm | 0.80mm | 6.0mm |
LGB1012 | 11.0mm | 13.0mm | 10mm | 15mm | 0.80mm | 6.0mm |
LGB1416 | 15.0mm | 17.0mm | 10mm | 15mm | 1.0mm | 7.5mm |
LGB1822 | 19.0mm | 23.0mm | 10mm | 15mm | 1.0mm | 12.5mm |
LGB2020 | 21.0mm | 21.0mm | 10mm | 15mm | 1.0mm | 15.0mm |
电感量公差范围： 5%； 10%； 20% | ||||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 康晓华
- 电话：0755-27838170
- 传真：0755-27838170
- 手机：
- QQ ：

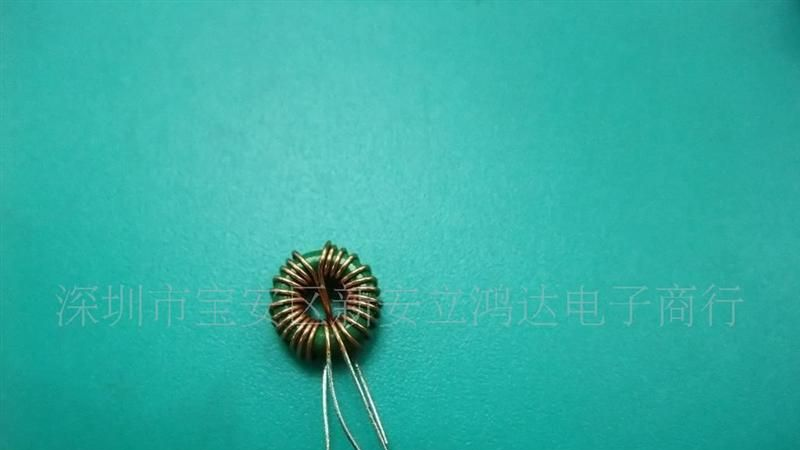

供应空心线圈(可开17%发票)
信息内容：主要特性:可根据客户的图纸要求设计生产直插型、九字型贴片、一字型贴片、单层、多层、疏绕、密绕等各种各样的空心线圈;其绕线、成型、剥皮、焊锡全程均由上市的自动化数控绕线机生产完成，从机器上出来即是空心线圈成品。可生产范围：线径0.2-3.0MM，内径0.5-8.0MM，圈数1-20T，高低温线材生产均可，颜色可选，无铅作业，工作频率可达10GHz，主要应用于高频家电、无线接收、电源滤波、音响技术、对讲机通讯等领域。
供应卧式工字型电感
信息内容：立鸿达电子是的线绕电感器的生产商，公司有10年的电感器设计生产经验, 成套的数控绕线设备及检测仪器, 也培养了一批的研发质量控制队伍。 多年以来，立鸿达电子以优良的品质、合理的价格、快捷的供货、优质的服务而赢得了广大老客户的信赖。我们也真诚的期待与新的客户提供服务。 立鸿达电子具有一般纳税人资格，能开具17%的税票。 立鸿达电子可提供Rhos 标准的全系列电感器。 可按客户要求进行设计与生产。 目前主要产品有：高频变压器.滤波器.SMD功率电感、模压可调线圈、贴片空芯线圈、棒状磁芯线圈、工字型电感、磁环线圈、贴片变压器、色环电感、可调电感.模压线圈...dzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpgdzsc/18/9426/18942686.jpg"
