SMWFF35大电流接线端子 大电流接线端子
| 价 格： | 50.00 | |
| 加工定制： | 是 | |
| 品牌： | 国产 | |
| 型号： | SMWFF35 | |
| 应用范围： | 电缆 | |
| 种类： | 端子盘 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 单卡 | |
| 读卡类型： | 其他 | |
| 形状： | 矩形 | |
| 制作工艺： | 注塑 | |
| 特性： | 阻火/阻燃 | |
| 工作频率： | 其他 | |
| 接触件材质： | 合金铜 | |
| 绝缘体材质： | PA66 | |
| 芯数： | 1 | |
| 针数： | 1 | |
| 线长： | 12（mm） |
SMWFF35通用型大电流端子引进国外的先进工艺生产加工而成,可接入导线的截面范围为2.5-50mm2。我们在端子构造上采取了有效措施以确保可靠的接线。这些措施包括：
1.螺柱型结构，（螺栓向上）可以用OT端子套在螺栓上，向下拧螺丝，可以拼紧OT端子。
2.螺母和平垫联在一起成组合装，可以轻松的上线。
3.螺栓式结构，可以实现拼线功能，壹个螺栓上可以实现2线和3-4线的拼线，可以把一个普通端子变成，一进多出或多进多出的端子组合端子。
4.SMWFF系列由尼龙Pa6.6制成的，由两部分构成的封闭绝缘外壳。利用端子所带的锁定辅助弹簧，可将端子安装至TH35-7.5的安装轨上。端子的防护盖延长了许多起到有效的护线作用
型号 | SMWFF35 |
宽度/厚度/高度(mm) | 27*107*54.5 |
螺钉公称直径(mm) | M6(螺钉) |
扭距(Nm) | 3.0-6.0 |
剥线长度(mm) | 10 |
电压(V) | 1000 |
电流(A) | 125 |
导线截面(mm2) | 35 |
刚性导线(mm2) | 2.5-50 |
柔性导线(mm2) | 2.55-50 |
标记号空白 | ZDEK6 |
标记号横向印字 | ZDEK6(横) |
标记号竖向印字 | ZDEK6(竖) |
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈泽桥
- 电话：86 025 58816835
- 传真：8602568831178
- 手机：
- QQ ：
供应JHY1-150A大电流端子，动力端子
信息内容：JHY1-150A接线端子适用与交流50HZ（或60HZ）额定电压660V或直流电压440V的电路中作为1.0MM2铜导线的连接之用，其性能符合GB/T14048。1-2000《低压开关设备和控制设备总则》也符合IEC947-7-1：2000的标准要求。产品绝缘材料采用PC料，其阻燃性能达到UL94-VO级，CTI≥600V。可在 120℃～40℃环境温度范围内可靠工作。板式的连接方式，接线直观，方便，牢固可靠。型号JHY1-150A外形尺寸 宽度/厚度/高度/挡板厚度(mm)71/20/55/ 3.6MM螺钉公称直径(mm)M8扭距(Nm)0.6-0.8剥线长度(mm)22电压(V)660电流(A)150A导线截面(mm2)50.0MM刚性导线(mm2)2.5-50柔性导线(mm2)2.5-25安装轨型号 C45平导轨TH35-7.5 端板JHY1-150G中心式联接件 JHY1-150/10L空白标记条JHY1-150B透明防尘罩盖JHY1-150Z "

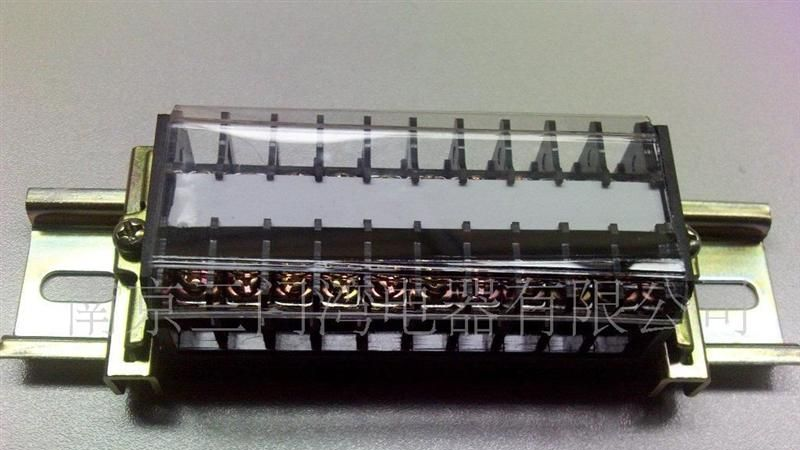

供应JHY1-9A接线端子，变压器端子，普通端子
信息内容：JHY1-9A接线端子适用与交流50HZ（或60HZ）额定电压660V或直流电压440V的电路中作为1.0MM2铜导线的连接之用，其性能符合GB/T14048。1-2000《低压开关设备和控制设备总则》也符合IEC947-7-1：2000的标准要求。产品绝缘材料采用PC料，其阻燃性能达到UL94-VO级，CTI≥600V。可在 120℃～40℃环境温度范围内可靠工作。板式的连接方式，接线直观，方便，牢固可靠。可根据客户的要求组装成条装。如机床控制柜等定性产品型号JHY1-9A外形尺寸 宽度/厚度/高度/挡板厚度(mm)32/7.5/31螺钉公称直径(mm)M3扭距(Nm)0.6-0.8剥线长度(mm)8电压(V)660电流(A)9A导线截面(mm2)1.0MM刚性导线(mm2)0.2-1.5柔性导线(mm2)0.2-1安装轨型号 C45平导轨TH35-7.5 端板JHY1-9G中心式联接件 JHY1-10L空白标记条JHY1-9B透明防尘罩盖JHY1-9Z"
