武汉奥援厂家批量供应AYL52B三相电动机保护用电流互感器
| 价 格： | 面议 | |
| 应用范围： | 保护 | |
| 种类： | 电流互感器 | |
| 品牌： | 奥援互感器 | |
| 型号： | AYL52B | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | / | |
| 磁芯形状： | / | |
| 工作频率： | / | |
| 安装方式： | / | |
| 骨架材料： | / | |
| 品质因数Q： | / | |
| 电感量： | / | |
| 允许误差： | / | |
| 感抗XL： | /（Ω） | |
| 额定电流： | /（mA） | |
| 分布电容： | /（F） | |
| 标称电压： | /（V） |
| 产品说明 | 电动机保护专用互感器。 | |||||
| 性能指标 | 参数 | 符号 | 指标 | |||
| 主要尺寸 | -- | 内孔/长度/高度/厚度 | ||||
| （10mm/100mm/38mm /28mm） | ||||||
| 一次额定输入电流 | In | 0~100A | ||||
| 二次输出 | IO | 0~5V(0~50mA) | ||||
| 精度等级 | ρ | 0.2级 | ||||
| 过载倍数 | － | 10倍 | ||||
| 额定点相位差 | δ | 5ˊ~15ˊ | ||||
| 耐压 | Vd | 3000V/min | ||||
| 绝缘强度 | － | 1000MΩ/500V/min | ||||
| 工作温度 | Ta | -25℃ ~ 65℃ | ||||
| 存储温度 | Ts | -40℃ ~ 80℃ | ||||
| 工作频率 | f | 50Hz ~60Hz | ||||
| 相对湿度 | － | <90% | ||||
| 外壳材料 | － | 阻燃PBT/阻燃ABS | ||||
| 产品特点 | ■ 采用环氧树脂封灌，抗震性能好。 | |||||
| ■ 安装方式灵活，过载范围宽。 | ||||||
| ■ 精度高、一致性好，既可输出电压又可输出电流。 | ||||||
| 产品应用 | 适用于电动机保护、软启动、大电流监控等。 | |||||
| 主要规格 | 输入 | 输出 | 负载 | 精度 | 相位差 | 过载倍数 |
| 1A | 0.11V(1mA) | --- | 0.2 | <15ˊ | 10 | |
| 2A | 0.1765V(1mA) | --- | 0.2 | <15ˊ | 10 | |
| 5A | 0.353V(2.5mA) | --- | 0.2 | <15ˊ | 10 | |
| 10A | 0.5V(10mA) | --- | 0.2 | <10ˊ | 10 | |
| 20A | 0.17V(20mA) | --- | 0.2 | <10ˊ | 10 | |
| 30A | 0.17V(60mA) | --- | 0.2 | <10ˊ | 10 | |
| 50A | 0.17V(50mA) | --- | 0.2 | <10ˊ | 10 | |
| 80A | 0.17V(40mA) | --- | 0.2 | <10ˊ | 10 | |
| 100A | 0.35V(100mA) | --- | 0.2 | <10ˊ | 10 | |
| 注意事项 | n 使用时，输出方式既可以用引线输出，也可用接插件输出。 | |||||
- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 范俊
- 电话：027-82310020
- 传真：027-82310020
- 手机：
- QQ ：

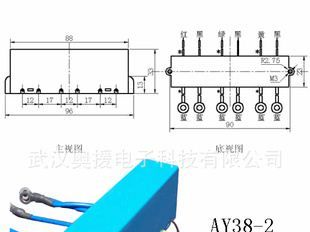

武汉奥援厂家批量供应AYCT38D三相电度表微型精密互感器
信息内容：产品说明电表专用三相电流互感器，引线输出。性能指标参数符号指标主要尺寸--长度/高度/厚度（97mm/35.5mm /36mm）额定输入电流In0~20A额定输出电流IO0~20mA负载电阻RL≤20Ω精度等级ρ0.1、0.2、0.5级线性范围－5%~400%耐压Vd3000V/min绝缘强度－1000MΩ/500V/min工作温度Ta-25℃~ 65℃存储温度Ts-40℃~ 80℃工作频率f50Hz ~60Hz相对湿度－<90%外壳材料－阻燃PBT/阻燃ABS产品特点■ 体积小，精度高，一致性优。■ 量限宽，抗饱和力强。■ 安装方式灵活，有PCB方式，又有连线方式。主要规格输入输出负载(Ω)精度相位差线性范围0.3(1.2)A5mA≤200.1/0.2/0.5<5ˊ5%~400%0.5(2)A5mA≤200.1/0.2/0.5<5ˊ5%~400%1(4)A5mA≤200.1/0.2/0.5<5ˊ5%~400%1.5(9)A5mA≤200.1/0.2/0.5<5ˊ5%~400%1.5(6)A5mA≤200.1/0.2/0.5<5ˊ5%~400%2.5(10)A5mA≤200.1/0.2/0.5<5ˊ5%~400%备注■ 以上规格为常备产品，也可以根据用户需要设计制作。
武汉奥援厂家批量供应测量用AYCT09-2C微型精密电流互感器
信息内容：产品描叙：AYCTXX-C系列精密微型电流互感器应用在精度等级要求适中的电流测量继电保护装置和精度等级要求更高、相位误差尽量小的功率和电能监测装置中。体积小、重量轻、外形美观；精度高、相移小，线性度好；电压隔离能力强、电压动态工作范围宽；产品一致性好,安装方便。型号：AYCT09-2C额定输入电流：5A(依客户要求0～100A甚至更大可选)额定输出电流：2mA(依客户要求0～40mA甚至更大可选)比差非线性度：±0.1% 相位差非线性度：±5分线性范围：5%～200%负载电阻：≤ 100Ω绝缘电阻：500MΩ 500 Vdc介质强度：3000Vac 2mA 1min 50Hz频率：50、60Hz外壳：PBT耐高温阻燃或ABS阻燃材料结构：环氧树脂灌封端子：输入为穿芯电缆、输出为针脚，印刷板安装件气温：－40℃～75℃海拔：小于1000m相对湿度：月平均湿度不超过90%RH，该月平均气温不低于25℃，产品上不得出现凝露。规格：规格额定输入电流(A)额定输出电流(mA)补偿后比差(±%)补偿后角差(±分)5A/2mA52＜0.1≤1010A/5mA105＜0.1≤1020A/20mA2020＜0.1≤1040A/20mA4020＜0.1≤10100A/40mA52＜0.1≤10 "
