供应发那科 FANUC主轴编码器A20B-2003-0310
| 价 格： | 1200.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | trions | |
| 型号： | A20B-2003-0310 | |
| 种类： | 磁敏 | |
| 材料： | 混合物 | |
| 材料物理性质： | 磁性材料 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 薄膜 | |
| 输出信号： | 模拟型 | |
| 防护等级： | IP67 | |
| 线性度： | -（%F.S.） | |
| 迟滞： | -（%F.S.） | |
| 重复性： | -（%F.S.） | |
| 灵敏度： | - | |
| 漂移： | - | |
| 分辨率： | - |
TRBM系列主轴编码器
详细介绍请登录网址http://www.etrions.com/productshow.asp?id=360
◆产品特性： ◆典型应用：
◇ 测速范围宽，具有判向功能 ◇ 齿轮转速和转向检测
◇ 无接触测量 ◇ 角度编码
◇ 灵敏度高，信号幅度与速度无关 ◇ 伺服马达转速和转速的检测
◇ 坚固塑性外壳 ，体积小巧 ◇ 针织机针位置检测
◇ 抗干扰能力强 ◇ 数控机床电机转速转向跟踪监测
◆工作原理：
主轴编码器（也称磁敏旋转传感器，磁敏编码传感器）内部装有与齿轮模数相对应的两组（或三组）磁敏电阻芯片，芯片背面装有提供偏置磁场的磁钢，使用时传感器和齿轮需正确安装。齿轮转动时，会引起编码器两组（或三组）芯片背面磁场发生变化，从而使传感器输出两路（或三路）正弦波。自动控制中通过分析这些正弦波信号可检测跟踪电机等部件的运动参数。
dzsc/18/9339/18933911.jpg
图1 磁敏编码传感器应用示意图
◆型号说明：
dzsc/18/9339/18933911.jpg
◆产品结构：
dzsc/18/9339/18933911.jpg
图2 磁敏编码传感器结构示意图
◆外形尺寸：
dzsc/18/9339/18933911.jpg
图3 磁敏编码传感器外形尺寸图
◆输出曲线：
dzsc/18/9339/18933911.jpg
TRBM-2-04磁敏编码传感器输出信号图
dzsc/18/9339/18933911.jpg
TRBM-3-04磁敏编码传感器输出信号图
◆ 电气接口说明:
本产品采用14针插头输出，各针脚定义如下：
dzsc/18/9339/18933911.jpg
◆ 技术参数：
产品型号 | TRBM-2-04 | TRBM-3-04 |
额定工作电压Vin | ≤5V，DC | ≤5V，DC |
输出偏移电压,at Vin 25℃，δ=∞ | ≤120 mV | ≤120 mV |
输出幅值Voutpp(mV)，25℃δ=0.15mm, | ＞300mV | ＞300 mV |
响应频率fc | 0-100KHz | 0-100KHz |
相位差 | 90±5° | 90±5° |
齿轮模数 | 0.4 | 0.4 |
工作温度 | -40～120℃ | -40～120℃ |
- 所属城市：山东 青岛
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郝鲁生
- 电话：0532-80679218
- 传真：0532-80679218
- 手机：
- QQ ：
10-3000mm滑块式位移传感器

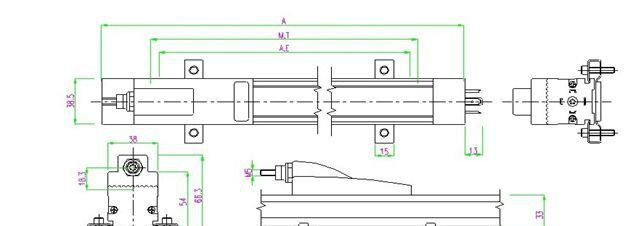

信息内容：TR-KTF系列滑块式位移传感器产品详细参数 1、有效行程规格（mm）：75、100、110、125、150、175、200、225、250、275、300、325、350、375、400、425、450、475、500、550、600、650、700、750、800、850、900、950、1000、1150、1250、1450、1500、1600、1800、2000、2250、2500、2750、3000；2、机械行程（mm）：有效行程 7mm（每端缓冲3.5mm）3、电阻（KΩ±10%）：5（75～550mm有效行程）；10（600～1000mm有效行程）；20（1150～3000mm有效行程）；4、独立线性精度（%）：0.08（75～250mm有效行程）；0.05（275～650mm有效行程）；0.04（650～1250mm有效行程）；0.03（1250～3000mm有效行程）5、解析度：无限分辨；6、工作速度：10m/s；7、使用温度范围：-40～125Cº8、尺寸：A=有效行程 143mm9、安装尺寸：见图dzsc/18/9515/18951531.jpg变送器模块： 分为外置式和插头式两种，可方便与位移传感器相接，将电压信号直接转换成4-20mA或0-10V标准信号。外置式外形尺寸：66×50×23.8mm 铝制外壳插头式外形尺寸：70×34×38.8mm 塑胶外壳
