供应LJ-2 LJ-4 LJ-7干式零序电流互感器
| 价 格： | 50.00 | |
| 安装方式： | 立式 | |
| 电感量： | 100 | |
| 额定电流： | 1000（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 螺纹磁心 | |
| 导磁体性质： | 铁芯 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 1 | |
| 封装形式： | 环氧树脂电感 | |
| 型号/规格： | LJ-2 LJ-4 LJ-7 型干式零序电流互感器 | |
| 骨架材料： | 聚苯乙烯 | |
| 分布电容： | 10（F） | |
| 工作频率： | 中频 | |
| 绕线形式： | 多层平绕式 | |
| 品牌/商标： | 浙合电气 ZHEHE |
LJ-2、4、7型干式零序电流互感器 | |||||||||||||||||||||||||
| 一、概述 | |||||||||||||||||||||||||
| 本系列零序电流互感器供50Hz中性点非有接地系统中的发电机或同期调相机的接地保护用。本系列互感器配用的继电器为DD11/60型。当保护范围内有接地故障时，互感器的二次回路中则有剩余电流产生，当该电流达到一定值时，继电器就动作。 型号含义： | |||||||||||||||||||||||||
dzsc/18/9329/18932985.jpg | |||||||||||||||||||||||||
| 二、结构简介 | |||||||||||||||||||||||||
| 本系列互感器采用环形铁心，并以退为处理，二次绕组分两段绕在铁心上，用夹紧铁心的夹件支撑互感器，夹件上有接线座和接地螺栓用安孔，用户的三相电绕穿过铁心窗口作为互感器的一次绕组，铁心孔径Фd和可穿电绕数分别列于表2和表1中 | |||||||||||||||||||||||||
| 三、技术参数 | |||||||||||||||||||||||||
产品性能符合IEC标准和GB1208-1997《电流互感器》
| |||||||||||||||||||||||||
童连程
公司信息未核实
公司相关产品

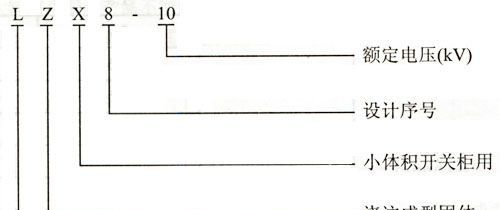

供应LZX8电流互感器量大价优信息内容：LZX8-10型电流互感器一、概述 LZX8-10型电流互感器适用于户内10KV、50H2交流电力系统中作电流、电能测量及继电保护用。 型号含义：dzsc/18/9853/18985328.jpg二、结构简介 该型电流互感器与铁芯、二次绕组全部密封在环氧树脂注浃体内，具有优良的绝缘性能和防潮性能。出线标志一次P1、P2，二次1S1、1S2为测量绕组，2S1、2S2为保护级绕组，浇注体底有四个安装孔供安装用。三、技术参数工作电压：12KV额定频率：50H2额定一次电流：50、75、100、150、200、300、400、500、600A额定二次电流：5A准确级次组合：0.5/10P10、0。2/10P10额负荷（COSФ=0.8(滞后)；（1S）0.5级为10VA;0.2级为10VA、(2S)10级为15VA额定绝缘小平：12/42/75VA额定短时热电流和额定稳定电流见表：型号额定一次电流（A）准确级组合额定输出（VA）1S热稳定电流（KA）动稳定电流（KA）LZX8-1050.2/10P100.5/10P1010/150.51.2100.92.3151.43.4201.84.5302.76.8403.69504.511.3756.816.9100922.515013.52420018323002448400306450030546003054800407210004090 相关产品 | |||||||||||||||||||||||||
