长期现货lLED显示屏 老化模组单元板维修测试卡
| 价 格： | 180.00 | |
| 是否提供加工定制： | 是 | |
| 种类： | LED显示屏 | |
| 型号/规格： | 老化维修测试卡 | |
| 品牌/商标： | 神州创彩 | |
| 显示颜色： | 全彩 | |
| 显示方式： | 横 竖 斜 方格 | |
| 像素直径： | 常规（mm） | |
| 像素间距： | 多种（mm） | |
| 模组尺寸： | 多种（mm） | |
| 亮度： | 普通 | |
| 灰度： | 0 | |
| 像素： | 常规 |
LED显示屏多接口智能测试卡使用说明
该LED显示屏多接口智能测试卡具有，自动识别多种不同接口的功能，而无须人工跳线。静态、动态LED显示模组的测试实现一卡搞定。
可测试接口定义：(说明:N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE) R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)
序号 | 名称 | 类型 | 脚数 | 接口定义 |
1 | 通用接口(四) | 双色 | 20 | 2N N N N N N N N N N20 1S L R G O A B C D N19 |
2 | 通用接口(六) | 双色 | 16 | 2N N N N N N N D16 1S L R G O A B C15 |
3 | 通用接口(八) | 双色 | 16 | 2A B C D G1 G2 L S16 1N N N O R1 R2 N N15 |
4 | 通用接口(四十) | 虚拟 | 16 | 2R2 U1 R4 U2 N N N N16 1R1 G1 R3 G2 S L O N15 |
5 | 通用接口(四五) | 全彩 | 20 | 2O S R1 G1 U1 L R2 G2 U2 F20 1N N N N N N N N N N19 |
6 | 1/4扫接口 | 双色 | 16 | 2N N N N N F N N16 1S L R G O A B N15 |
7 | 静态 | 全彩 | 16 | 2N N F DB N N N F 1S L DR DG F F F F 等等………. |
接线方法：dzsc/18/9320/18932080.jpg
20PIN排线连接
5V直流供电 VCC GND GND VCC
测试卡的信号排针脚（电源座方向）与被测试板的信号排针脚对应，如被测试板信号排针不足20PIN，只要脚相对应就可以测试，排线上多余的引脚悬空（不与理会）
注：被测显示板的地线（GND）必须与测试卡的地线（GND）相连接，否则将无法自动识别接口。建议测试卡与显示板使用同一电源。如被测显示板接口为上述接口，红色指示灯亮时说明没有识别或显示板信号接口某信号线短路、开路或被测显示板的地线（GND）必须与测试卡的地线（GND）没有相连接。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曾强军
- 电话：
- 传真：
- 手机：
- QQ ：
供应室内全彩LED显示屏(图)
信息内容：高密度像素.图片清晰.使用效果非常主要产品有：户内外led电子显示屏、led亚表贴全彩、led表贴全彩屏、户外全彩屏、户外双基色、led高速路屏，led大屏幕，娱乐背景墙，动感彩屏墙；设计规格有PH4、PH6、PH7.62、PH8、PH10、PH12、PH12.5、PH14、PH16、PH20、PH25、PH31.25、PH40、PH41.25等近百种。同时开发加油站油价显示牌系统、电脑监控显示系统及工厂生产看板显示系统，排队叫号显示系统等等。好

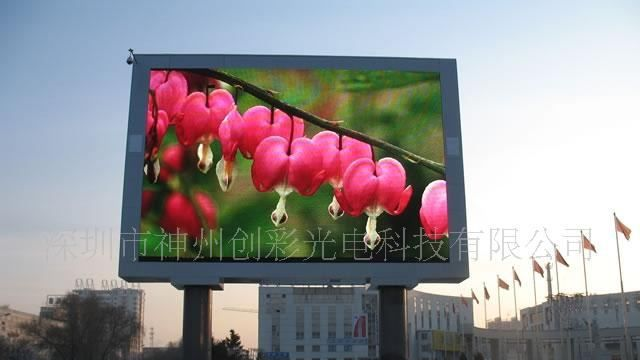

批发供应P20户外全彩LED显示屏 LED模组
