5828功率电感样品盒 17值*10 功率电感样品盒 电感册 电感本
| 价 格： | 726.00 | |
| 安装方式： | SMT | |
| 种类： | 电感磁珠 | |
| 磁芯形状： | 柱形 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 应用范围： | 滤波 | |
| 品质因数Q： | 高 | |
| 封装形式： | 功率电感 | |
| 型号/规格： | NRBLTP28P10-017 | |
| 骨架材料： | 陶瓷 | |
| 工作频率： | 高频 | |
| 绕线形式： | 单层间绕式 | |
| 品牌/商标： | 伍尔特 | |
| 属性： | 属性值 |
dzsc/18/9319/18931908.jpg
dzsc/18/9319/18931908.jpg
货号：NRBLTP28P10-017
名称：WE-TPC 5828功率电感样品盒 17值x10片
电感Wurth Electronic德国伍尔特原厂品质保证！ 符合RoHSdzsc/18/9319/18931908.jpg等环保要求。
宝贝规格
包含SMD Tiny Shielded Power Inductor WE-TPC5828封装17种值，每种10片，共170片
规格：17值*10片
包装：1盒装
包含标准元件盒1个，5828封装17种值，每种10片
宝贝价格为未税价格，开普票另加5%费用，未税30元以上起开。
我们的服务和品质，绝不是电子市场所能比拟的！江浙沪的客户基本隔天即能收到货，大大节省您宝贵的时间和精力！
产品介绍
研发工程师或者电子爱好者的您，是否常为购买各种型号小批量的功率电感样品而烦恼？
单独购买 往往不能保证样品的质量，向原厂或者代理申请，费时费力费钱！
凝睿电子为您贴心设计了这款“5828功率电感”它囊括了各种型号的功率电感（电感清单如下）
足以满足您日常工作之需，一次采购齐全，让您省时省力省心。
如果您有某些型号的电感需要更多，请在拍前与我们联系。
dzsc/18/9319/18931908.jpg
dzsc/18/9319/18931908.jpg
元件生产商：Wurth Electronic 德国伍尔特
元件系列： WE-TPC 5828
Characteristics:
Extremely flat power inductor
High current capability
Magnetically shielded which results in a low leakage field
Operating temperature range: –40 °C up to 125 °C
Recommended solder profile: Reflow
Applications:
Portable power like PDA, digital camera, PCMCIA cards and displays
DC/DC converter
LED & backlighting applications
Embedded PC
Clocked power supply
Mobile data gathering, telemetric
样品盒中元件参数如下：
| Order Code | Size | Inductance | Tolerance Inductance | Rated Current | Saturation Current | DC Resistance | Self Resonant Frequency | Q Factor |
| 744053002 | 5.8*5.8*2.8mm | 2.6µH | ±30% | 3A | 2.7A | 0.03Ω | 0.022Ω | 55 MHz |
| 744053003 | 5.8*5.8*2.8mm | 3µH | ±30% | 2.8A | 2.5A | 0.03Ω | 0.024Ω | 70 MHz |
| 744053004 | 5.8*5.8*2.8mm | 4µH | ±30% | 2.5A | 2.2A | 0.035Ω | 0.03Ω | 45 MHz |
| 7440530047 | 5.8*5.8*2.8mm | 4.7µH | ±30% | 2.4A | 1.95A | 0.038Ω | 0.03Ω | 40 MHz |
| 744053005 | 5.8*5.8*2.8mm | 5.3µH | ±30% | 2.3A | 1.9A | 0.04Ω | 0.03Ω | 45 MHz |
| 744053006 | 5.8*5.8*2.8mm | 6.2µH | ±30% | 2.2A | 1.7A | 0.045Ω | 0.035Ω | 38 MHz |
| 744053008 | 5.8*5.8*2.8mm | 8.2µH | ±30% | 2.1A | 1.6A | 0.055Ω | 0.04Ω | 28 MHz |
| 744053100 | 5.8*5.8*2.8mm | 10µH | ±30% | 1.5A | 1.4A | 0.07Ω | 0.05Ω | 35 MHz |
| 744053120 | 5.8*5.8*2.8mm | 12µH | ±30% | 1.46A | 1.25A | 0.08Ω | 0.06Ω | 22 MHz |
| 744053150 | 5.8*5.8*2.8mm | 15µH | ±30% | 1.38A | 1.15A | 0.1Ω | 0.07Ω | 20 MHz |
| 744053180 | 5.8*5.8*2.8mm | 18µH | ±30% | 1.25A | 1.1A | 0.11Ω | 0.088Ω | 20 MHz |
| 744053220 | 5.8*5.8*2.8mm | 22µH | ±30% | 1.15A | 0.9A | 0.12Ω | 0.095Ω | 20 MHz |
| 744053270 | 5.8*5.8*2.8mm | 27µH | ±30% | 1.05A | 0.8A | 0.16Ω | 0.125Ω | 15 MHz |
| 744053330 | 5.8*5.8*2.8mm | 33µH | ±30% | 0.9A | 0.75A | 0.19Ω | 0.155Ω | 15 MHz |
| 744053470 | 5.8*5.8*2.8mm | 47µH | ±30% | 0.82A | 0.65A | 0.25Ω | 0.22Ω | 13 MHz |
| 744053680 | 5.8*5.8*2.8mm | 68µH | ±30% | 0.62A | 0.56A | 0.35Ω | 0.275Ω | 10 MHz |
| 744053101 | 5.8*5.8*2.8mm | 100µH | ±30% | 0.45A | 0.45A | 0.48Ω | 0.36Ω | 10 MHz |
产品图片(元件盒规格与下图相同，所标的标签及元件并非与下图一致)
dzsc/18/9319/18931908.jpg
dzsc/18/9319/18931908.jpg
dzsc/18/9319/18931908.jpg
dzsc/18/9319/18931908.jpg
dzsc/18/9319/18931908.jpg
dzsc/18/9319/18931908.jpg
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 金小姐
- 电话：021-55663631
- 传真：021-55663631
- 手机：
- QQ ：

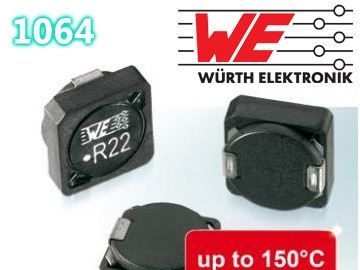

伍尔特Wurth1064功率电感7447798271 27μH 10.2×10.2×6.4mm
