供应户内外干式高压电流互感器LZZB7-35Q 2500/5
| 价 格： | 2470.00 | |
| 应用范围： | 保护 | |
| 种类： | 电流互感器 | |
| 品牌： | STV | |
| 型号： | LZZB7-35Q 2500/5 | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 柱形 | |
| 工作频率： | 高频 | |
| 安装方式： | 立式密封 | |
| 骨架材料： | 胶木 | |
| 品质因数Q： | A | |
| 电感量： | A | |
| 允许误差： | 0.2% | |
| 感抗XL： | A（Ω） | |
| 额定电流： | A（mA） | |
| 分布电容： | A（F） | |
| 标称电压： | 10K（V） |
LZZB7-35Q型户内干式电流互感器
一、概述
本系列电流互感器，适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用。
本系列产品是采用环氧树脂一次性浇注成形的全封闭免维护产品。具有抗短路能力强、精度高等优点。
二、结构简介
电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。
浇注体用螺栓固定在安装底座上。浇注体上贴有铭牌。底板上有四个螺孔供用户安装使用。底板上有专用接地螺栓。
三、适用条件（若要订产品适用范围超出下列范围可与我协商后确定）
1、设备种类：户内；
2、安装地点的海拔不超过1000m；
3、环境温度：-5— 40℃；
4、污秽等级：Ⅲ级
5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。
四、技术数据（若要订产品技术数据超出下列范围可与我协商后确定）
1、产品符合IEC和GB1208-97《电流互感器》；
2、额定绝缘水平：40.5/95/200kV；
3、额定频率：50、60Hz；
4、额定二次电流：1A、5A；
5、负荷功率因数：COSφ=0.8（滞后）；
6、产品允许在120%的额定电流下长期运行；
7、额定输出及动热稳定电流见产品铭牌。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李立强
- 电话：
- 传真：
- 手机：15657768868
- QQ ：
供应成套优质设备高压电流互感器LZZJ-10Q 5-600/5

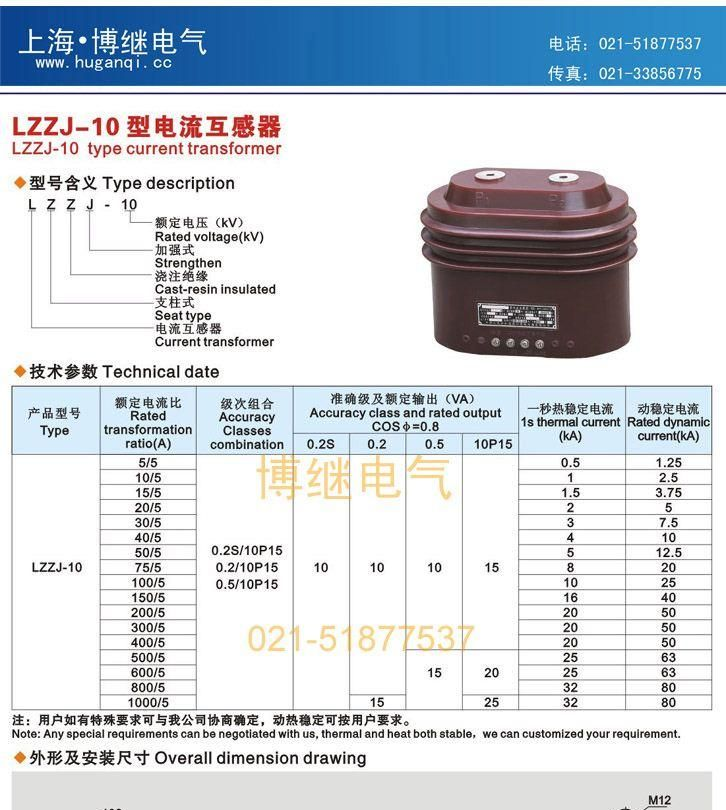

信息内容：LZZJ-10 LZZJ-10Q干式电流互感器（全工况）简介 LZZJ-10 LZZJ-10Q电流互感器为环氧树脂浇注绝缘，全封闭、户内型产品，适用于频率50Hz、额定电压10KV及以下交流电力系统中作电流、电能测量及继电器保护用。LZZJ-10 技术参数 型号介绍额定电流比(A)级次组合额定输出(VA)一秒热稳定电流(KA)动稳定电流(KA)0.2s0.20.535/50.2s/30.2/30.5/30.2s/10P0.2/10P0.5/10P101010150.51.2510/512.515/51.53.7520/52530/537.540/541050/5512.575/5820100/51025150/51640200/52050300/52050400/51515152050500/52563600/52563800/532801000/5152020LZZJ-10电流互感器型号原理,作用，接线图，外形尺寸图，结构简介dzsc/18/9389/18938974.jpg
供应浇注式高压电流互感器LFS-10Q 800/5
信息内容：LFS-10Q干式电流互感器的详细描述： LFS-10Q概述 LFS(B)、LFSQ-10型电流互感器为环氧浇注全封闭式结构，适用于额定频率为50Hz或60Hz,额定电压为10kv及以下户内装置的电力系统中作电气测量和电气保护用。结构简介 本型电流互感器的一次绕组、二次绕组及铁心均包在环氧树脂浇注的绝缘体内，为全封闭式结构；具有优良的绝缘性能和防潮能力、可在潮湿、表面凝露及二级污秽条件下正常运行，体积小，重量轻，适宜于任何位置、任意方向安装，底部有四个M10螺孔供安装使用。使用条件1．海拔高度不超过1000m；2．周围环境温度不高于 40℃，不低于-5℃；3．周围空气的相对湿度不大于85％(20℃)；4．本产品已通过直接振动试验，能承受住相当于里氏九级裂度的加速度为0.4g正弦三波的耐振试验。技术参数1产品性能符合IEC标准和GBl208-2006《电流互感器》；2．额定绝缘水平：12/42/75kV；3．负荷的功率因数为0.8(滞后)；4．额定二次电流：5A(也可做lA)；5．额定一次电流、准确级组合、各准确级相应的额定输出以及动、热稳定电流见表；6．局部放电水平符合GB5583-85及IEC44-4《互感器局部放电测量》；其视在放电量不大于50PC；7．10P级准确限值系数与二次负荷关系曲线见图。"
