直流滤波电容器420uf
| 价 格： | 275.00 | |
| 品牌： | SaiFu | |
| 型号： | DC-Link | |
| 介质材料： | 有机薄膜 | |
| 应用范围： | 滤波 | |
| 外形： | 圆柱形 | |
| 功率特性： | 大功率 | |
| 频率特性： | 高频 | |
| 调节方式： | 固定 | |
| 引线类型： | 径向引出线 | |
| 允许偏差： | ±5（%） | |
| 耐压值： | 3000（V） | |
| 等效串联电阻(ESR)： | ESR≤5mΩ（mΩ） | |
| 标称容量： | 420（uF） | |
| 损耗： | tgδ≤0.002（100Hz）； | |
| 额定电压： | 1100（V） | |
| 绝缘电阻： | ≥3000S（MΩ•µF）（mΩ） | |
| 温度系数： | 40 / 85 / 21 |
一.DC-Link铝壳干式直流滤波电容器规格书
n 内部构造
1、 电介质
该电容器是采用低损耗的金属化聚丙烯薄膜，该自愈式薄膜是采用进口基膜、应用专利技术蒸镀的渐变方阻安全膜。
薄膜采用全自动化设备卷绕成圆柱形，应用无感卷绕技术，芯子内部采用薄铜片连接技术，使得电容器制作电感更小，过电流过电压能力更强。
2、 溶剂
电容器中填充的介质是为了隔离电极间的空气，没有填充介质的保护，金属镀层将会被氧化，金属化薄膜将会越来越多的被自愈，电容器的容量越来越小，损耗越来越大。
n 技术与性能特性
Compliance with Standards标准 | IEC 61071、 IEC61881 |
operating temperatures（Case）运行温度（外壳） | -40°C to 70°C |
storing temperature存储温度 | -40 ... 85°C |
ΘHOTSPOT 热点温度 | ≤85°C |
Capacitance tolerance 电容器公差 | ± 5% or ± 10% |
tanδ0损耗 | 2 x10-3(100Hz,20°C) |
Test voltage terminal to terminal UTT端子间测试电压 | 1.5 URMSfor 10 seconds |
Test voltage terminal to case UTC端子与外壳间测试电压 | 3kV - 50Hz for 60 seconds |
Permissible relative humidity允许的相对湿度 | 75%Annual average≤95% on 30 days / year,年平均湿度75%，30天/年 |
IEC climatic category IEC气候类别 | 40 / 85 / 21 |
Capacitance deviation in the operating temperature range of –25°C to 70°C在–25°C to 70°C温度下工作时允许容量变化值 | ±1.5% max on capacitance value measured at 20°C偏差±1.5%相对于20°C测量值 |
Case components外壳成分 | Aluminium、plastic、304 stainless steel 铝外壳、塑料外壳、304不锈钢外壳 |
Terminals端子 | Tinned brass fastons or screws镀锡铜螺杆 |
Installation安装位置 | Whatever Position任意位置 |
Life Expectancy预期寿命 | ≥100.000 hours at Un |
Failure quota失效率 | 50 FIT |
Recommended torque for screw connections推荐的连接扭矩 | 内螺纹M6-3Nm,M8-6Nm |
n 特点
² 应用于直流滤波电路中，可替代电解电容
² 等效串联电阻小，能承受较大的纹波电流
² 自感小
² 有自愈性
² 寿命长
n 应用场合
² 风能发电、太阳能发电用变频器上
² 交通工具，如：电动车和混合动力车
² 焊接设备，电梯，电机驱动

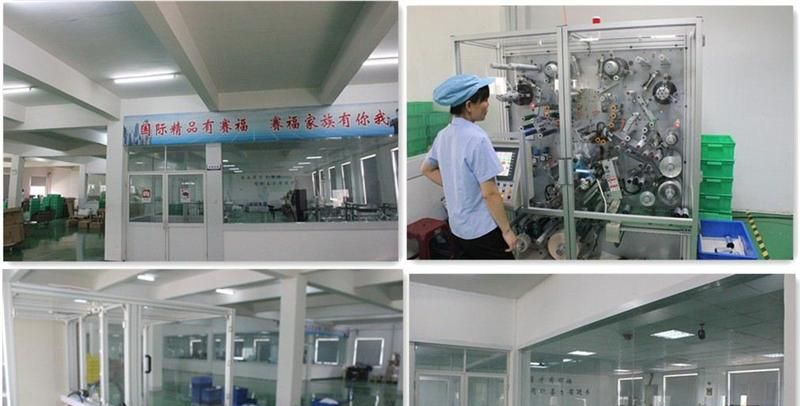

二.公司展示
| dzsc/18/9299/18929996.jpg | dzsc/18/9299/18929996.jpg | dzsc/18/9299/18929996.jpg |
| 赛福办公楼 | 赛福销售团队 | 赛福厂房 |
| dzsc/18/9299/18929996.jpg | dzsc/18/9299/18929996.jpg | dzsc/18/9299/18929996.jpg |
| 分切车间 | 赛福卷绕车间 | 赛福车间内部 |
| dzsc/18/9299/18929996.jpg | dzsc/18/9299/18929996.jpg | dzsc/18/9299/18929996.jpg |
| 半成品赋能 | 赛福车间内部 | 赛福膜包装 |
三.产品外形图
dzsc/18/9299/18929996.jpg
dzsc/18/9299/18929996.jpg
四.技术参数
Cn | Rs | Imax | Î | WN | Ls | Dx L | Drawing | m | Order No. |
(uf) | (mΩ) | (A) | (KA) | (Ws) | (nH) | (mm) | (Kg) | ||
Un 1100VDC Us 1650v Ur 250V Ut-t1800 VDC Ut-c 3000 VAC | |||||||||
420 | 2.0 | 65 | 4.2 | 242 | 50 | Φ86x 156 | A、B、C、D | 1.2 | AG.H14 1K10-4006D86 |
500 | 1.5 | 70 | 6.0 | 303 | 60 | Φ86x 181 | A、B、C、D | 1.3 | AG.H18 1K10-5006D86 |
600 | 1.6 | 60 | 4.2 | 363 | 70 | Φ86x 225 | A、B、C、D | 1.5 | AG.H22 1K10-6006D86 |
Un 2200VDC Us 3200v Ur 500V Ut-t3200 VDC Ut-c 4000 VAC | |||||||||
165 | 1.9 | 60 | 4.5 | 477 | 70 | Φ86 x 225 | A、B、C、D | 1.5 | AG.H22 2K20-1656D86 |
Un 2600VDC Us 4000v Ur 700V Ut-t4000 VDC Ut-c 4500 VAC | |||||||||
115 | 2.0 | 60 | 3.3 | 392 | 70 | Φ86 x 225 | A、B、C、D | 1.5 | AG.H22 2K60-1156D86 |
备注：表中以外的规格和尺寸，可以商谈。
