互感器
| 价 格： | 面议 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | LQGZ(2、3、4)-0.66 | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 中频 | |
| 安装方式： | 小型固定式 | |
| 品质因数Q： | 100 | |
| 电感量： | 200 | |
| 额定电流： | 50（mA） | |
| 分布电容： | 100（F） |
1、概述：
LQGZ2(3、4)-0.66型系列电流互感器，供额定频率为50Hz，额定电压为0.66KV及以下的交流电路中做电流、功率、电能的测量及继电保护用。
2、结构：
互感器由一次绕组、二次绕组和铁芯三个部分组成，用环氧树脂浇注成一整体。
互感器的铁芯，采用高导磁率的硅钢带卷绕成环形，并经过严格的热处理。
3、技术数据：
⑴额定绝缘水平：一次绕组对二次绕组及地和二次绕组对地均能承受3KV工频耐压；
⑵额定频率：50Hz；
⑶额定二次电流：5A
⑷负荷功率因数：COSΦ=0.8(滞后)；
⑸其他技术参数见表：
dzsc/18/9297/18929727.jpg
dzsc/18/9297/18929727.jpg
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 童家伟
- 电话：028-86476453
- 传真：028-86476453
- 手机：
- QQ ：
电子元件_电子元器件_互感器_电流互感器_LQGZ

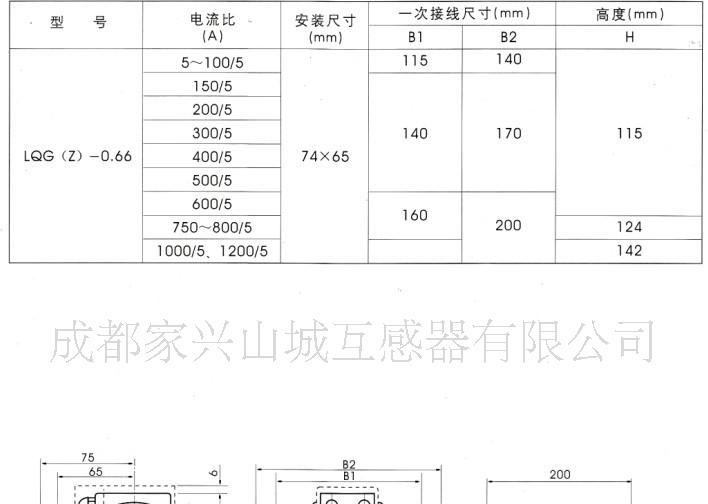

信息内容：1、概述：LQG(Z)-0.66型电流互感器（专利号：94227387.7），供额定频率为50Hz、额定电压为0.66KV以下的交流电路中作电流、功率、电能的测量及继电保护用。2、结构：互感器由一次绕组、二次绕组和铁芯三个部分组成。一次、二次外面则以浇注树脂作为绝缘。二次出线端设置有能加铅封的防护盖，能防尘、防污、防窃电、防偷换标牌。下部有底板，供固定安装之用。3、技术数据：⑴额定绝缘水平：一次绕组对二次绕组及对地均能承受3.3KV工频耐压；⑵额定频率：50Hz；⑶额定二次电流：5A⑷负荷功率因数：COSΦ=0.8(滞后)；⑸其他技术参数见表：dzsc/18/9319/18931930.jpg
电子元器件_互感器_电流互感器_LFS-10Q(B)
信息内容：1、概述：LFS-10Q(B)型为浇注绝缘全封闭式电流互感器。供额定频率50Hz、额定电压10KV及以下的电流系统中作电流、功率、电能测量和继电保护用。2、结构：本型互感器为全封闭绝缘结构，一次绕组、二次绕组、环形铁芯用环氧树脂浇注成一体。底部有四个M10的螺孔，供安装使用。一次绕组出线头在顶部，二次绕组出线头在左端。产品一次绕组为线圈式，采用双玻璃丝包铜线或铜带制成；铁芯为优质冷轧硅钢片卷成圆环形，二次绕组均匀绕在铁芯上。3、技术数据：⑴额定绝缘水平：12/42/75KV；⑵额定频率：50Hz；⑶额定二次电流：5A⑷负荷功率因数：COSΦ=0.8(滞后)；⑸表面爬电距离：300mm；⑹其他技术参数见表：dzsc/18/9355/18935587.jpg
