供应1W-1000W功率黄金铝壳电阻 (图)
| 价 格： | 4.50 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | JD | |
| 型号/规格： | RX24 | |
| 种类： | 湿敏 | |
| 性能： | 通用 | |
| 材料： | 薄膜 | |
| 制作工艺： | 陶瓷绝缘功率型 | |
| 外形： | 圆柱形 | |
| 允许偏差： | ±5％ | |
| 温度系数： | PTC | |
| 额定功率： | 50（W） | |
| 功率特性： | 大功率 | |
| 频率特性： | 高频 | |
| 营销方式： | 现货 | |
| 产品性质： | 热销 |
RX24 50W铝外壳功率线绕电阻器
◆ 产品特点
- 功率大且坚固，耐震；散热性好；电阻温度系数小，呈直线变化； 具有环境保护的模压结构、完全熔焊结构、符合MIL-PPF-18546应用规范、对电抗元件存在无感绕制、安装于基板上应用热吸收效应、操作中具有良好的可靠性。
◆ 外形尺寸
25℃下 | 外型尺寸 (mm) | 重量 | |||||||||||||
额定功率W | 电 阻 体 | 标准散热板(铝) | |||||||||||||
(带散热板) | A | B | L | H | l | l1 | c | M | N | Φ1 | Φ2 | K | 表面积 | 厚度 | (g) |
(cm2) | (mm) | ||||||||||||||
５０ | 50 | 29 | 71 | 15.5 | 40 | 22 | 16.3 | 7.3 | 2 | 3 | 3.5 | 2.2 | 995 | １ | 30 |
◆ 技术说明
型号 | 25℃下额定功率(W) | 阻值范围(Ω) | 阻值允许偏差(%) | 温度系数(PPM/℃) | 耐电压 | |
带散热板 | 不带散热板 | |||||
RX24-5 | 5 | 3 | 0.01～1K | ±0.1 | ±20 | 1000 |
RX24-10 | 10 | 8 | 0.01～1.5K | |||
RX24-25 | 25 | 12.5 | 0.01～10K | |||
RX24-30 | 30 | 15 | 0.01～27K | 2000 | ||
RX24-50 | 50 | 20 | 0.01～33K | |||
RX24-75 | 75 | 45 | 0.01～39K | |||
RX24-100 | 100 | 50 | 0.01～51K | |||
RX24-150 | 150 | 55 | 0.01～56K | 2500 | ||
RX24G-100 | 100 | 50 | 0.01～62K | |||
RX24-200 | 200 | 100 | 0.01～58K | |||
RX24-250 | 250 | 120 | 0.01～75K | |||
RX24-300 | 300 | 150 | 0.01～75K | |||
RX24-500 | 500 | 200 | 0.01～82K | |||
RX24G-250 | 250/RE650 | 120 | 0.01～75K | |||
◆ 特性
检验项目 | 性能要求 | 试验方法 Test Methods |
可焊性 | 焊料能自由流动并与引线润温 | 235±5℃,2S槽焊法 |
引出端强度 | △ R≤±(1%R 0.05Ω) | 40N |
温度变化 | △ R≤±(1%R 0.05Ω) | -55℃/ 155℃,5次循环 |
过载 | △ R≤±(1%R 0.05Ω) | 10PR 5S |
恒定湿热 | △ R≤±(5%R 0.05Ω) | 40±2℃ 93 2% 21天 |
冲击 | △ R≤±(1%R 0.05Ω) | 加速度490m/s2， 11ms 18次 |
振动 | △ R≤±(1%R 0.05Ω) | 频率10-50Hz，加速度98m/s2， 6h |
室温耐久性 | △ R≤±(5%R 0.05Ω) | 室温PR 1000h |
耐焊接热 | △ R≤±(1%R 0.05Ω) | 350±10℃ 3.5±0.5s |
表面温升 | ≤275℃ | VR |
◆ 交易说明
功率，阻值，精度，数量等因素不同，价格也不相同，具体需要请
致电：0552-7135388 13909625320 13865007422
传真：0552-4097388
淘宝旺旺：诚信与美德 阿里旺旺：ahjindun
QQ：412473959 375661891
MSN：ahjindun@hotmail.com
或登录我们的网站：http://www.ahjindun.cn
"- 所属城市：安徽 蚌埠
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李丽萍
- 电话：0552-4089388
- 传真：0552-4097388
- 手机：13865007422
- QQ ：
供应船型电阻 供应电力铝壳电阻器 用于自动控制装置 (图)

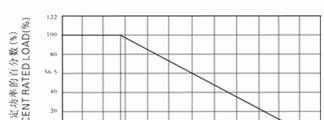

信息内容：RXL电力型铝壳电阻器◆ 产品特点功率大且坚固、耐振散热良好；电阻温度系数小，呈直线变化；变通性佳多重组合选择，安装方便；适用于产业机械，负载测试，电力分配，自动控制装置等◆外形尺寸 ◆降功耗曲线dzsc/18/9365/18936568.jpgdzsc/18/9365/18936568.jpg◆技术说明型号额定功率 (W)阻值范围外形尺寸 (mm)ABCDEFGHRXL6060W1～10KΩ1003013904.50.75mmm275300RXL8080W1～10KΩ150342114050.75mmm2125300RXL120120W1～10KΩ182422117260.75mmm2150300◆ 特性特性试验方法性能要求电阻温度系数JIS-C-5202 5-2≤±200×10-6/℃额定功率JIS-5202 5-4电阻器施加额定功耗的电压，30分钟后测量电阻体中部的温度。电阻器表面温度小于350℃△R≤±（0.5%R 0.1Ω）耐电压JIS-C-5202 5-7采用包箔法，施加交流1000V的电压1分钟。无显著的机械损伤、无击穿和飞弧现象短时间过负荷JIS-C-5202 5-5电阻器施加10倍额定功耗的电压5秒。无机械损伤，△R≤±（2%R 0.1Ω）引出端强度JIS-C-5202 6-1沿着引端引出方向施加8千克力30秒。无显著的机械损伤。振动JIS-C-5202 6-3 1分钟内频...
