供应AS-T大功率梯形铝壳电阻器
| 价 格： | 50.00 | |
| 功率特性： | 大功率 | |
| 标称阻值： | 0.1R--4.7K | |
| 材料： | 线绕 | |
| 种类： | 梯形铝外壳电阻 | |
| 加工定制： | 是 | |
| 频率特性： | 高频 | |
| 产品性质： | 热销 | |
| 营销方式： | 厂家直销 | |
| 额定功率： | 100W-3500（W） | |
| 型号： | AS-T | |
| 温度系数： | 其他 | |
| 允许偏差： | ±5％ | |
| 品牌： | JDC | |
| 性能： | 通用 | |
| 制作工艺： | 合成式 | |
| 外形： | 平面片状 |
Product | Trapezium Aluminum Housed Wirewound Resistor | ||||||||||||
Features | 1.Aluminum crust surface with good performance in heat radiation, suitable for cooling plate installation, can be used in the atrocious environment | ||||||||||||
Test Item 测试项目 | Test Condition 测试条件 | Performance 性能 | |||||||||||
Temperature Coefficient | The resistance value at normal temperature and normal temperature added 100°C, calculate per °C resistance value change rate. | ±300ppm/°C | |||||||||||
Short Time overload | 10×rated voltage or Max. overload voltage(get the lower) for 5 seconds. | R≤±(2%R0 0.05Ω) | |||||||||||
Resistance to soldering Heat 耐焊接热 | Immerge into the 350±10°C tin stove for 2~3seconds. 在350±10°C锡炉中浸入2~3秒。 | R≤±(1%R0 0.05Ω) | |||||||||||
Solderability | Immerge into the 245±3°C tin stove for 2~3seconds. 在245±3°C锡炉中浸入2~3秒。 | The soldering area is over 95%.焊锡面积覆盖率达95%以上。 | |||||||||||
Temperature cycling | At -55°C for 30 min. ,then at 25°C for 10~15°C,then at 125°C for 30 min., then at 25°C for 10~15 min., total 5cycles. 在-55°C时放置30分钟，然后在 25°C时放置10~15分钟，然后再在 275°C时放置30分钟，接着在 25°C时放置10~15分钟，共循环5次。 |
R≤±(1%R0 0.05Ω) | |||||||||||
Load life in humidity | Overload rated voltage or Max. working voltage(get the lower) for 1000 hours(1.5hours on and 0.5 hours off) at the 40±2°C and 90~95% relative humidity. 在温度为40±2°C，相对湿度为90~95%的恒温恒湿箱中，施加额定电压或工作电压（取较小者）共1000小时（通电0.5小时，断电0.5小时） |
R≤±(5%R0 0.05Ω) | |||||||||||
Load life in heat | Overload rated voltage or Max. working voltage(get the lower) for 1000 hours(1.5hours on and 0.5 hours off) at the 70±2°C. 在温度为70±2°C的恒温恒湿箱中，施加额定电压或工作电压（取较小者）共1000小时（通电0.5小时，断电0.5小时） |
R≤±(5%R0 0.05Ω) | |||||||||||
Terminal strength | Pull 拉力 :10N | R≤±(2% 0.1Ω) | |||||||||||
Vibration | Frequency频率 :10~55Hz. | R≤±(2%R0 0.1Ω) | |||||||||||
Nonflammability | Respectively load AC voltage by5,10,16times rated power for 5 minutes. 分别按5、10、16倍功率加交流负荷5分钟。 | No visible flame | |||||||||||
Specifications and Dimensions | |||||||||||||
Part No. | Power | Resistance Range阻值范围 | 尺寸 | Max. | With- | ||||||||
L1±1.5 | L2±1.5 | L3±1.5 | H±1 | W±1 | A±0.5 | ||||||||
TRX40B | 40W | 0R5-2K2 | 65 | 74 | 95 | 18 | 30 | 5 | 300V | 450V | |||
TRX60B | 60W | 0R5-4K7 | 75 | 84 | 100 | 18 | 30 | 5 | 400V | 600V | |||
TRX80B | 80W | 1R-6K | 110 | 125 | 140 | 20 | 40 | 5 | 500V | 750V | |||
TRX100 | 100W | 1R5-8K | 135 | 150 | 165 | 20 | 40 | 5 | 600V | 900V | |||
TRX1800 | 1800W | 3R-35K | 540 | 565 | 580 | 50 | 100 | 5 | 2300V | 3300V | |||
Remark: The power and dimensions can be especially customized for customers. | |||||||||||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 兰军峰
- 电话：0755-28158218
- 传真：0755-28158218
- 手机：
- QQ ：
AS-B大功率超薄板型铝外壳电阻器
信息内容：深圳市竟达成电子有限公司：薄板性铝外壳电阻器高散热性的铝合金外盒包封结构，具有极强的耐震性；严实、牢固全密封的填充材料极易散热；具有较强的耐气候性和长期稳定性；超薄体，功率大，安装方便稳固，外形美观。具体尺寸：长190MM、宽70MM，厚11MM。

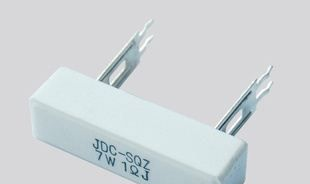

供应SQZ卧式双脚片水泥电阻
