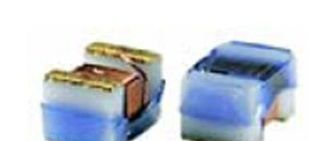

共模滤波器ACM系列,用于USB接口，IEEE1394接口,LVDS, HDMI 接口
| 价 格： | 面议 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌： | TDK | |
| 型号： | ACM2012,ACM3225,ACM4532 | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 单层密绕式 | |
| 导磁体性质： | 铜芯 | |
| 磁芯形状： | E形 | |
| 工作频率： | 高频 | |
| 安装方式： | 卧式非密封 | |
| 骨架材料： | 陶瓷 | |
| 品质因数Q： | high | |
| 电感量： | 0.0 | |
| 允许误差： | 5% | |
| 感抗XL： | 1000（Ω） | |
| 额定电流： | 600（mA） | |
| 分布电容： | 00（F） | |
| 标称电压： | 1（V） | |
| 类型： | 其他IC |
特点
●是在保留共模滤波器所需要特性的基础上实现了大幅度小型化的
卷线型片式共模滤波器。针对共模噪音的阻抗超过1000? ?
[100MHz扮]，可发挥较大的噪音抑制效果。
●差模阻抗抑制在较低程度，即使对高速信号也几乎不产生影响。
●备有2线型和3线型产品，可适用各种电路及噪音。
用途
●用于所有电子设备的辐射噪音对策。
●用于担心对信号产生影响的高速信号线共模噪音对策。
●用于个人电脑及其外围设备的USB线。
●用于个人电脑，DVC，STB等的IEEE1394线。
●用于液晶面板的LVDS，Panel Link线。共模滤波器
高速差动信号线 / 一般信号线用
| 电气特性 | ||||
| 品名 | 阻抗 | 直流电阻 | 额定电压 | 额定电流 |
| 2 线 | 代表(欧姆W ) ［100MHz］ | (欧姆) ［每1 线］ | Edc (V) | Idc (A) |
| ACM2012-900-2P | 90 | 0.19 | 50 | 0.4 |
| ACM2012-121-2P | 120 | 0.22 | 50 | 0.37 |
| ACM2012-201-2P | 200 | 0.25 | 50 | 0.35 |
| ACM2012-361-2P | 360 | 0.5 | 50 | 0.22 |
| ACM2520-301-2P | 300 | 0.35 | 20 | 0.4 |
| ACM2520-451-2P | 450 | 0.4 | 20 | 0.35 |
| ACM2520-601-2P | 600 | 0.45 | 20 | 0.3 |
| ACM2520-102-2P | 1000 | 0.9 | 20 | 0.2 |
| ACM3225-800-2P | 80 | 0.15 | 20 | 0.4 |
| ACM3225-161-2P | 160 | 0.2 | 20 | 0.35 |
| ACM3225-271-2P | 270 | 0.3 | 20 | 0.3 |
| ACM3225-102-2P | 1000 | 0.5 | 20 | 0.2 |
| 3线 | ||||
| ACM2520-801-3P | 800 | 1.6 | 20 | 0.15 |
| ACM4532-102-3P | 1000 | 0.6 | 20 | 0.2 |
"
