供应DM系列电流互感器、选型手册（体积小，安装方便）
| 价 格： | 20.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌： | DIXSEN | |
| 型号： | DM-22 | |
| 封装形式： | 普通电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 50/60HZ | |
| 安装方式： | 底板螺丝固定 | |
| 骨架材料： | 塑料 | |
| 品质因数Q： | 10 | |
| 电感量： | 100（mH） | |
| 允许误差： | 0.5 | |
| 感抗XL： | 1（Ω） | |
| 额定电流： | 300（mA） | |
| 分布电容： | 5（F） | |
| 标称电压： | 720（V） |
dzsc/18/9287/18928750.jpg
dzsc/18/9287/18928750.jpg
dzsc/18/9287/18928750.jpg
概述：DM-22系列电流互感器是根据DM-20系列设计的，外形小巧，其安装方法采用底板螺丝固定，广泛应
用于发电机，建筑配电等领域，额定一次电流从5A到300A。
符合标准：IEC60044-1，VDE0414-44-1，GB1208-2006；
外观设计专利号：ZL 200830347662.1；
产品尺寸：长：45mm，宽：31mm，高：64mm，内径：22mm。
主要技术参数:
频 率: 50/60Hz
额定测试电压：3kv AC.(1 min)
短时热电流: Ith=60×In
动稳定电流：2.5Ith
电压: 0.72kV AC
过载：1.2In
工作温度范围：-10°C-50°C
一次电流: 5A-300A
二次电流: 5A, 1A
精 度: 1.0
外壳阻燃等级：VO
额定安全系数: FS<5
乐清厂家生产各类高低压互感器，母线型塑壳电流互感器。DM互感器型号规格：DM-20 15/5A
，DM-20 20/5A，DM-20 25/5A，DM-20 30/5A，DM-20 40/5A，DM-20 50/5A，DM-20 60/5A，DM-20
75/5A， DM-20 80/5A， DM-20 100/5A，DM-20 125/5A，DM-20 150/5A， DM-20 200/5A，DM-20
250/5A，DM-20 300/5A。
"- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郑玮
- 电话：577-62865118
- 传真：577-62865118
- 手机：
- QQ ：
浙江迪克森供应LZJ8-10Q型电流互感器(LZJC-10全封闭)
信息内容：dzsc/18/9287/18928764.jpg概述：本型电流互感器为支柱式浇注绝缘，供额定频率50HZ、额定电压10KV的电力系统中作电流、电能测量和继电保护使用。本产品是在原老产品LZJ(C、D)-10基础上改进设计的全封闭产品，克服老产品表面爬距小，不能做做S级产品的缺点，LZJ8-10可完全取代LZC(C、D)-10型.广泛用于HXGN1-10型箱式交流金属封闭、环网柜。HK-10D型环网开关柜，HGKC-10型环网开关柜及其它环网柜中。结构简介：本型互感器一、二次绕组全部密封在环氧树脂浇注体内，出线标志一次P1、P2，二次1S1、1S2为测量线圈，2S1、2S2为保护级线圈，浇注体底有四个安装孔供安装用。技术参数：1、额定绝缘水平：12/42/75kV；2、负荷功率因数：COS&=0.8(滞后)；3、额定二次电流：5A或1A；4、表面爬电距离：满足II级污秽等级要求；5、产品标准：GB1208-1997《电流互感器》；6、仪表保安系数：FS≤10；7、详细技术参数，请来电我司。

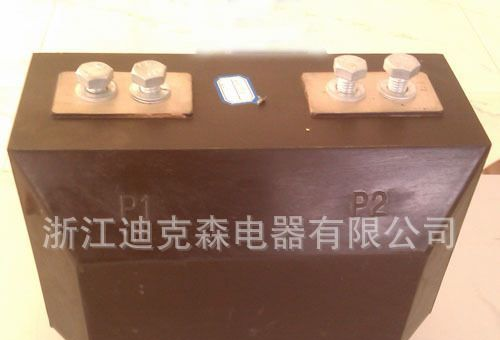

LZZBJ9-10C 75/5A 0.5/10P10电流互感器
信息内容：dzsc/18/9291/18929113.jpg 概述：LZZBJ9-10(A、B、C)型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率为50Hz额定电压为10kV及以下的电力系统中作继电保护或电能测量用，其中LZZBJ9-10(A、B、C)装于中置式开关柜或其他型式开关柜中。结构特点：本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿，也适宜于热带地区。互感器不需要特别维护，只需定期地清除表面污物。由于电流互感器采用环氧树脂全封闭浇注，尺寸小，重量轻，适宜于任何位置、任意方向安装。本型产品有三种不同的尺寸代号： A、尺寸的不同技术参数的互感器，仅是产品的宽度改变，而高度、长度、一次出线端子尺寸保持不变。A1、A2一次电流均为5~3150A。 B、尺寸的不同技术参数的互感器，仅是产品的长度、宽度改变，而高度、一次出线端子尺寸保持不变。B1、B2一次电流均为5~1250A。 C、尺寸的不同技术参数的互感器，仅是产品的长度、宽度改变，而高度、一次出线端子尺寸保持不变。C1、C2一次电流均为5~3150A。技术参数：1、额定绝缘水平：12/42/75kV；2、负荷功率因数：COS&=0.8(滞后)；3、额定二次电流：5A或1A；4、表面爬电距离：满足II级污秽等级要求；5、产品标准：GB...
