一. 特点
● 活动式安装，节省安装、吊车等费用
● 全密封防水设计，满足全天候使用
● 优化接线性，提高可靠性
● 操作方便安全
二．主要技术指标
量程：0-100KN, 0-150KN
输出：lmV/V, 0-5VDC,1-5VDC, 4-20mA
供电电源： 10VDC, 15-24VDC
精度：0.5%FS, 1%FS, 2%FS
绝缘电阻：≥6000MΩ
过载：150%FS

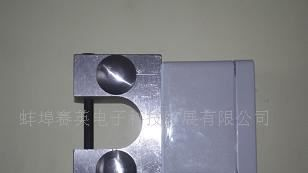

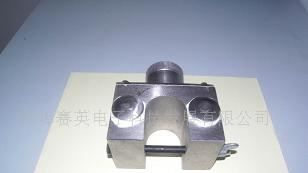

三．外形结构尺寸图
四．使用方法及注意事项。
1）确定传感器规格时，建议按额定载荷的80%选用。
2）用户设计加载装置时，应保证使加载力的作用线与传感器受力轴线重合，以免向力带来测量误差。
3）两线制输出，不分正负极接线。
４）传感器接上电源工作后，必须预热，待仪器稳定后，在开始工作。
５）传感器外壳，保护螺盖，引线接头均经密封处理，请用户不要随意打开。
６）传感器存放环境应干燥无腐蚀。使用环境避免与较高的非工作热源接近。
７）传感器接线柱前端有一只金属护套。工程使用时，电缆线先穿过护套前端防水线卡与接线柱连接，然后装上密封橡胶垫圈，拧紧护套。用防水线卡上螺帽锁紧电缆线，完成电缆线密封连接。将电缆线通过传感器侧面线卡固定。 输出色标：传感器：红－电源＋ 兰－电源－
黄－输出＋ 白－输出－
变送器
三线制：红－电源＋ 黄－输出＋
兰－电源－和白－输出－短接 二线制：红－电源＋
屏蔽线接地
黄－输出＋ |
