OMRON安全传感器F3SN-A0727P25，F3SN-A0727P25-01

价 格： 1.00
品牌/商标：OMRON/欧姆龙
型号/规格：F3SN-A0727P25
种类：温度
材料：金属
材料物理性质：导体
材料晶体结构：单晶
制作工艺：集成
输出信号：模拟型
防护等级：4
线性度：4（%F.S.）
迟滞：4（%F.S.）
重复性：4（%F.S.）
灵敏度：4
漂移：4
分辨率：4

安全光幕/多光束安全传感器

? 符合IEC规格、EN规格、JIS规格的等级4传感器（F3SN-A/F3SH-A）和等级2传感器（F3SN-B）。符合EC机械指令（从DEMKO取得）。从美国UL取得面向美国、加拿大的认证。
? 检测宽度=是传感器长，满足用户的需要。
? 检测宽度189~1822mm。
? 检测距离7、10mm。
? 用手持式控制器，可以设定各种功能。
? 装载LED灯，简单地可对准光轴，错误模式也一目了然。
? 各种方便的零部件齐全。

特点

  • 资料
  • 技术问题
    • 参数/性能（详情请参考指导手册）。
    本体 F3SN-A/F3SH-A
     ＊8型号
     项目    		 独立 F3SN-A□□□□ P14 ＊1F3SN-A□□□□ P25 ＊1F3SN-A□□□□ P40 ＊1F3SN-A□□□□ P70 ＊1F3SH-A09P03
     串行连接 F3SN-A□□□□ P14-01 ＊1、＊2 F3SN-A□□□□ P25-01 ＊1 F3SN-A□□□□ P40-01 ＊1 F3SN-A□□□□ P70-01 ＊1 F3SH-A09P03-01
     安全等级 4级安全光幕
     适用的安全类别 4、3、2、1、B
     有效距离 0.2～7m 0.2～10m
     光束间距（P） 9mm 15mm 30mm 60mm 300mm
     光束数目（n） 21～125(仅奇数) 13～120 7～60 5～30 4
     防护高度（PH） 189～1,125mm PH=n×P 217～1,822mm PH=(n-1)×P 37 217～1,807mm PH=(n-1)×P 37 277～1,777mm PH=(n-1)×P 37 ——
     光束间距 —— 900mm
     探测能力 不透明:直径φ14mm 不透明:直径φ25mm 不透明:直径φ40mm 不透明:直径φ70mm ——
     有效扩散角（EAA） 根据IEC 61496-2，在3 m的检测距离处投光器和受光器的偏差在 2.5°以内
     光源（发光波长） 红外LED （870 nm）
     电源电压（Vs） 24 VDC 10% （波动p-p 10%）
     电流消耗 (无负载时) 投光器 50束以下：140 mA；51至85束：155 mA；86束以上：170mA 140mA
     受光器 50束以下：140 mA；51至85束：110 mA；86束以上：120mA 100mA
     制御输出（OSSD）  两个PNP晶体管输出，负载电流300 mA，剩余电压2 V （除由于电缆延伸而造成的电压降）
     辅助输出(非安全输出) 一个PNP晶体管输出，负载电流50 mA，剩余电压2 V （除由于电缆延伸而造成的电压降）
     外部指示灯输出＊3 （非安全输出）  一个PNP晶体管输出，负载电流40 mA，剩余电压2 V （除了由于电缆延伸而造成的电压降）
     输出模式 OSSD输出：Light(亮)-ON 辅助输出：Dark(暗)-ON (可被F39-MC11所改变) 外部指示灯输出：Light(亮)-ON(可用F39-MC11改变)(＊3)
     输入电压 用于测试输入、互锁选择输入、复位输入和外部继电器监视器输入电压；ON电压：9～24 V（带有3 mA的反向电流）。OFF电压：0到1.5 V或开路
     测试功能 自检测（电源打开后，运行期间，响应时间期间的一个周期）/外部检测（测试输入光的发射停止功能）
     相互干扰预防功能＊3 串联时同步发射:串行连接的光幕数目：最多3套/光束数目：最多240束/串行连接电缆的长度：3 m
     安全功能 自动复位/手动复位（互锁）＊4/EDM（外部设备监控）/固定消隐＊5 /浮动消隐＊ 5 自动复位模式/手动 复位模式（互锁） ＊4  EDM （外部设备 监控）
     保护电路 输出短路保护，反向逆接保护
     响应时间(稳定光条件下) ON→OFF:10～15.5ms以下、OFF→ON：40～62ms以下ON→OFF: 10ms以下 OFF→ON: 40ms以下
     启动等待时间 1s
     环境光强度 白炽灯：3000 lx （受光器表面上的光强度）、日光：10000 lx （受光器表面上的光强度）
     环境温度 运行：-10～ 55℃，存储：-30～ 70℃　（无结冰或冷凝）
     环境湿度 运行/存储：35～95% RH （无冷凝）
     绝缘电阻 最小20 MΩ （在500 VDC时）
     电介质强度电压 1000 VAC 50/60 Hz 1分钟
     抗振动性（故障） 10～55 Hz，双振幅：0.7 mm， X, Y和Z方向：20次扫描
     抗冲击性（故障） 100 m/s2, X, Y和Z方向：1000次
     防护级别 IP65 (IEC60529)
     连接方法 M12连接器（8针脚）
     重量（含包装） 质量（g）=检测幅度×2.4 α β 检测幅度169～639mm时 α=700 检测幅度652～1,267mm时 α=800 检测幅度1,282～1,822mm时 α=900 无型号末尾及型号末尾为-01时， β=0 型号末尾为-02、-03、-05时， β=100 型号末尾为-04时， β=200
     材料 箱体：铝；盖帽：锌压铸件；光学盖板：PMMA(丙烯酸树脂)
     附件 测试棒（＊6），指导手册，出错模式标记，安装托架（顶部和底部），安装托架（中间）（＊7）
     适用标准 IEC61496-1， EN61496-14级光电ESPE（电子感应保护设备防护设备）IEC61496-24级光电 AOPD (有源光电防护设备)
    ＊1. 型号中以□□□□表示的4位数字代表防护高度。该高度根据防护高度规范中给出的公式来计算。
         例如，如果光束间距为9 mm，光束数目为21，则防护高度将为9 × 21 = 189 mm。
         具有此防护高度的型号是F3SN-A0189P14。
    ＊2. F3SN-A□□□□P14-01是一款定制型号。若需订购此款设备，请向您的经销商或欧姆龙代理咨询。
    ＊3. 仅以-01结尾的型号。
    ＊4. 对于出厂设置，手动复位模式被设置为“启动/重新启动”互锁。可通过F39-MC11启动该功能。
    ＊5. 对于出厂设置，该功能未被设定。可通过F39-MC11启动该功能。
    ＊6. 未与F3SN-A□□□□P70和F3SH-A一起提供。
    ＊7. 中间安装托架提供如下类型：光幕总长度从640 mm～1280 mm的类型：投光器和受光器各1套。
         光幕总长度大于1280 mm的类型：投光器和受光器各2套。
    ＊8. 其它连接器的形状在第233页上。
    F3SN-A0187P25
    F3SN-A0189P14
    F3SN-A0189P14-01
    F3SN-A0207P14
    F3SN-A0207P14-01
    F3SN-A0207P14-04
    F3SN-A0216P14
    F3SN-A0216P14-02
    F3SN-A0217P25
    F3SN-A0217P25-01
    F3SN-A0217P25-02
    F3SN-A0217P25-02TS
    F3SN-A0217P25-04TS
    F3SN-A0217P25SS
    F3SN-A0217P25SS-01
    F3SN-A0217P25SS-02
    F3SN-A0217P25SS-04
    F3SN-A0217P40
    F3SN-A0225P14
    F3SN-A0225P14-01
    F3SN-A0232P25
    F3SN-A0232P25-01
    F3SN-A0232P25-02
    F3SN-A0232P25-02TS
    F3SN-A0232P25-04TS
    F3SN-A0243P14
    F3SN-A0243P14-01
    F3SN-A0247P25
    F3SN-A0247P25-01
    F3SN-A0247P25-02
    F3SN-A0247P25-02TS
    F3SN-A0247P25-04TS

    上海保祥电子有限公司
    公司信息未核实
    • 所属城市：上海 上海市
    • [联系时请说明来自维库仪器仪表网]
    • 联系人： 徐清强
    • 电话：021-54432312
    • 传真：021-54432312
    • 手机：
    • QQ ：
    公司相关产品
    OMRON欧姆龙微型光电传感器 EE-SPY413 EE-SPY414 EE-SPY415

    OMRON欧姆龙微型光电传感器 EE-SPY413 EE-SPY414 EE-SPY415

    信息内容：

    传感器>微型光电传感器>限定反射型>直流光限定反射型接插件 检测物体的背景即使是不锈钢的镜面体，也能稳定地检测物体。■背景物体即使是镜面体，只要离开20mm，就能稳定地检测物体。■还能检测直径(中)φ0.05mm铜线类地微小物体。■检测距离的波动小。■是抗外来干扰的光调式。■电源电压在DC～24V广范围。额定值 / 性能 项目 型号EE-SPY311、EE-SPY411、EE-SPY312、EE-SPY412 检测距离 2～5mm(反射率90%白纸 15×15mm) 最小检测物体 φ0.05mm铜线 非检测距离*1 20mm以上/铝蒸镀玻璃 应差距离 0.2mm(检测距离3mm、横方向) 光源(发光波长) GsAs红外发光二极管(940nm) 显示灯*2 入光时灯亮(红色) 电源电压 DC5～24V±10% 脉动(p-p)5%以下 消耗电流 平均值15mA以下、值50mA以下 控制输出 NPN电压输出 负载电源电压DC5～24V、负载电流80mA以下 残留电压1.0V以下(负载电流80mA时) 残留电压0.4V以下(负载电流10mA时) 应答频率*3 100Hz以上 使用时环境照度 受光面照度 白炽灯、日光： 各3,000lx以下 环境温度 动作时： －10～＋55℃、保存时：－25～＋65℃ 环境湿度 动作时： 5～85%RH、保存时： 5～95%RH 振动(耐久) 10～50Hz 复振幅1.5mm X、...

    详细内容>>
    OMRON欧姆龙 微型促动器安装 光电传感器 EE-SA107

    OMRON欧姆龙 微型促动器安装 光电传感器 EE-SA107

    信息内容：

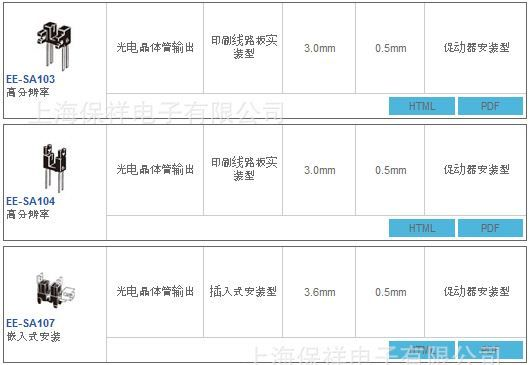

    EE-SA107-P2光电传感器 微型光电传感器［促动器安装型］ 欧姆龙光电传感器EE-SA107型特点如下● 可安装促动器型● 插入式安装型● 可支持3 种线路板厚度（1.0、1.2、1.6mm）● 支持Tyco Electronics AMP生产的CT系列接插件dzsc/18/9275/18927578.jpgdzsc/18/9275/18927578.jpgdzsc/18/9275/18927578.jpgdzsc/18/9275/18927578.jpg
