honeywellAWM43300V高共模压力高稳定性带放大气体质量流量传感器
| 价 格： | 面议 | |
| 加工定制： | 否 | |
| 品牌/商标： | Honeywell/霍尼韦尔 | |
| 型号/规格： | AWM43300V | |
| 种类： | 流量 | |
| 材料： | 硅 | |
| 材料物理性质： | 半导体 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 线性度： | 3.0（%F.S.） | |
| 迟滞： | 0.5（%F.S.） | |
| 重复性： | 0.5（%F.S.） |
产品介绍：AWM40000系列气体质量流量传感器包括不带放大和放大信号处理的信号。AWM42150V 和AWM42300，使用和AWM2000气体质量流量传感器
相同的电路。AWM43300V 和AWM43600V 使用和AWM3000气体质量流量传感器相同的电路。AWM43600V气体质量流量传感器为6SLPM 器件。
- 技术信息：
AWM43300V气体质量流量传感器特点：
●多个集中安装/O 形密封圈
●陶瓷流量管（无引气管），0-1000sccm
●塑料流量管（无引气管），0-6SLPM
●高共模压力（150psi）
●工作温度可至125?C
● 零点和满量程高稳定性
dzsc/18/9263/18926328.jpg
图2 WM43300V气体质量流量传感器传感桥路供电电路
dzsc/18/9263/18926328.jpg
AWM40000系列气体质量流量传感器选型指南:
| AWM42150VH | AWM42300V | AWM43300V | AWM43600V | ||
流量范围（满量程） | ±25sccm | ±1000sccm | 1000sccm | 6LPM
| ||
输出电压@标定点 | 8.5±1.5mV @25sccm | 54.7±3.7mVDC @1000sccm | 5±0.15VDC @1000sccm | 5±0.15VDC @6LPM | ||
零点电压 | 0.0±1.0 mV DC | 0.0±1.0 mV DC | 1.00±0.05VDC | 1.00±0.05VDC |
| |
零点漂移 25~-25?C 25~85?C | ±0.20mV DC | ±0.20mV DC | ±0.025VDC | ±0.025VDC | ||
输出电压漂移 25~-25?C 25~ 85?C | 2.5% 读数(典型值) -2.5% 读数(典型值) | ±2.5% 读数(值) 6% 读数(值) | -5% 读数(值) 6%读数(值) | -5% 读数(值) 6% 读数(值)
| ||
重复性&迟滞 | ±0.35% 读数 | ±1.00% 读数 | ±0.5% 读数 | ±1.00% 读数
| ||
压降@ 满量程（in H2O） |
| 1.50(典型值) | 1.02(典型值) | 8.00(典型值)
| ||
| Min Typ. Max. |
| ||||
电源（VDC） | 8.0 10±0.01 15 (2) |
| ||||
功耗（mW） | 50 60 |
| ||||
反应时间（ms） | 1.0 3.0 (1) |
| ||||
共模压力（psi） | 150 |
| ||||
输出负载 | NPN(电流沉):10mA PNP（电流源）：20mA |
| ||||
标定气体 | 氮气（AWM42150VH 为氢气） |
| ||||
比率变化量 | ±0.3% 读数 |
| ||||
工作温度 | -25~85C |
| ||||
储存温度（?C） | -40~90C |
| ||||
冲击 | 100g 峰值(5drops,6axis) |
| ||||
注：1、从10%~90% 反应时间一般1 毫秒
2、输出电压随电源电压而比率变化
3、重复性和迟滞反应了测量设备的内在精度
4、的防止损坏的流量变化量：5LPM/1.0sec
WM43300V气体质量流量传感器安装尺寸（仅供参考）:
dzsc/18/9263/18926328.jpg
dzsc/18/9263/18926328.jpg
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 谢辉
- 电话：010-82564660
- 传真：010-82564660
- 手机：
- QQ ：
HONEYWELL AWM90000系列质量空气流量传感器
信息内容：AWM90000系列质量空气流量传感器特点• 质量流量和差压型• 具有双向传感能力• 零位和满量程都具有高度稳定性• 压力降极低• 小型封装设计• 滞后和重复性误差极低，低于读数的0.35%• 快速响应时间，标准值为1ms• 功耗低，为50mW AWM90000系列质量空气流量传感器典型应用• 连续正压导气管（CPAP）设备• 睡眠呼吸暂停监视器• 呼吸器和通风器• 氧气保存器• 氧气浓缩器• 喷雾器• 呼吸量计• 麻醉注射器• 可变气量（VAV）-气流档板控制• 过滤器堵塞检测• 燃料-空气比例传感 AWM90000系列质量空气流量传感器规格 规格最小标准励磁（电压）(1)8.0Vdc10±0.01Vdc15.0Vdc功耗 50mW标准气体空气比率误差 (1)±0.30（标准值）%读数重复精度和滞后性 (2)±0.35 %读数响应时间1 ms（标准值）在满量程（200sccm）时的压力降0.49（标准值）mbar超压25psi工作温度范围-25°C至85°C[-13°F至185°F]存储温度范围-40°C至90°C[-40°F至194°F]振动20 g’s, 10 Hz至2000Hz冲击100 g, 6 ms重量 5.6g1. AWM90...
GEMS FS-4系列低价位注塑结构流量开关

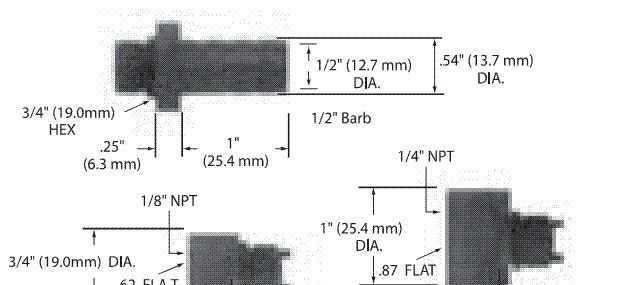

信息内容：技术信息：FS-4 系列流量开关性能参数dzsc/18/9263/18926382.jpg FS-4 系列流量开关外型尺寸dzsc/18/9263/18926382.jpg FS-4 系列流量开关典型压降dzsc/18/9263/18926382.jpgFS-4 系列流量开关测试时将设备垂直位置（导线向上），水温＋70°F (21°C)FS-4 系列流量开关订购指南dzsc/18/9263/18926382.jpg注： 1. 流量设置是在 70°F 时以增流量的水标定的，开关处于垂直位置（导线向上）。 2. 注意确保流体与上表中所列的接液体材质兼容。 3. 在从9/16”-18UNF 直螺纹变成用户所需的管口尺寸时，建议使用管口适配器。_4. 需用50 微米或更好的过滤器。FS-4 系列流量开关的管口适配器将9/16”螺纹端口转换为NPT 或带倒钩的连接。使用Ryton®-R4 的O 形圈。警告：安装适配器接头时，不要超过15in./l bs. 的力矩。dzsc/18/9263/18926382.jpg* 为FS-4 系列流量开关正确装配准备的扳手平面** FS-4 系列流量开关可用1/2” I.D. 活动管dzsc/18/9263/18926382.jpg
