1、IGTVGTIH为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。
2、I2t=I2TSM×tw/2;tw=正弦半波电流底宽。在50Hz下，I2t=0.005I2TSM(A2s)
3、当使用在电流为60HZ情况下：
     ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm
     I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
4、VTO:门槛电压，rT斜率电阻
5、门极引线:白色或无色；阴极引线（需要时）:红色

特点：
1、全扩散工艺
2、分布式扩展放大门极结构
3、开关损耗低
4、优良的动态特性
5、优良的高频性能，适用频率2.5KHz-10kHz
6、平板型陶瓷管壳封装
7、双面冷却
典型应用：
1、逆变器
2、电焊机
3、斩波器
4、感应器
5、各种类型的强迫换流器

KA+200A-KA+1200A 高频晶闸管

下列是所有型号的部分各项参数，尽请参考：

1，I（通态平均电流）：200A，500A，600A，800A，1000A，1200A.

2，I（通态不重复浪涌电流）：5.4KA，5.8KA，8KA，8.9KA，9.3KA，11KA，12KA，15KA，17KA.

3，V（断态和反向不重复峰值电压）：600V～900V，600V～1000V，800V～1200V，800V～1400V.

4，I（门机关断电流）：30-200mA，30-250mA，30-300mA.
   V（门极关断电压）：0.8-2.5V，0.8-3.0V.

    北京博飞宏大电子科技，生产可控硅（晶闸管）、整流桥等模块，晶闸管、整流二极管等平板硅，
自主生产芯片，芯片技术采用美国GE技术，国际封装标准，拥有一个生产经验长达10年的、高效的生
产技术团队。又因为厂家直销，价格方面会按您要求，算出成本，给您一个价格，如果您需要样品做
测试，可以先给您发送样品！
    如果您需要更详细的规格参数等，您可以联系我们，可以立刻给你发去该型号的PDF文档，供你参阅！
北京博飞宏达：博交益友，互利腾飞；宏疆满志，携优同大！期待着您的来电！
    三天内发货！如果产品装机配型不适用，可退换货！博飞宏大，给您满意贴心的服务，是我们一贯
的宗旨！公司主页：www.grido.com.cn  欢迎您到厂参观！

     北京博飞宏大电子科技有限公司，有10多年功率半导体元器件制造经验，是从事功率半导体
器件的研发、封装、测试、销售、技术服务为一体的高新技术企业，多年来一直从事冶金自动化和铁路
电气化领域的国产化工作。

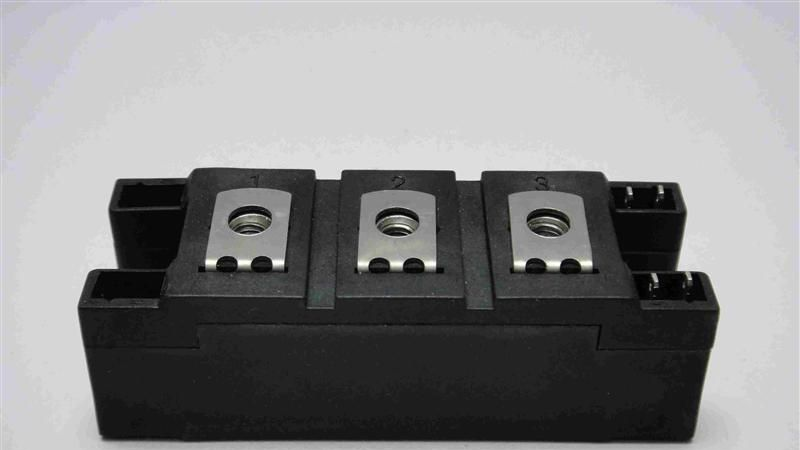

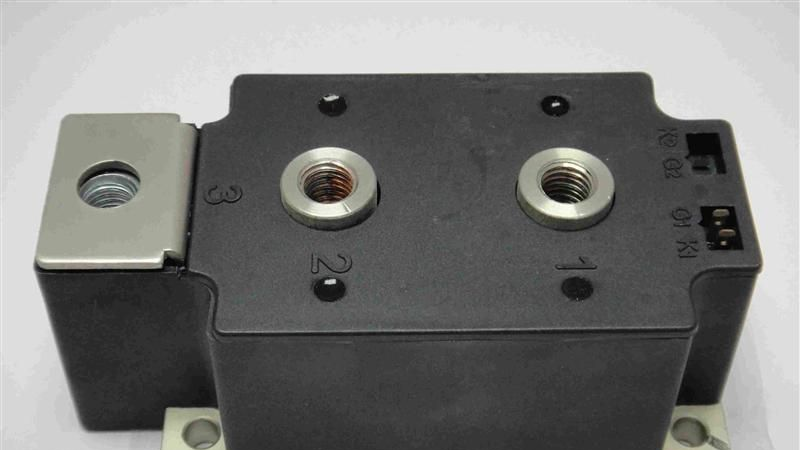

     我公司的电力半导体器件有：全系列功率模块(MTC、MFC、MDC、MDQ、MDS)，普通整流管(ZP)，快
速整流管(ZK)，软恢复快速整流管(FRD)，旋转整流管(ZX)，大功率组合整流元件，普通晶闸管(KP)，快
速晶闸管(KK)，双向晶闸管(KS)，逆导晶闸管(KN)，可关断晶闸管(GTO)，电力晶体管(GTR)发电机旋转
励磁整流组件，各种功率单元。这些元件广泛应用于电化学电源，充电电源，电机调速，感应加热及热
处理等各种整流、逆变和变频领域。我公司所生产的电力电子器件成功的替代了多种进口器件，实现了
自动轧机原器件的国产化； 6K、6G、8K、8G电力机车原器件也全部由我公司国产化，使用寿命超过了进
口元件。在自动控制方面，我公司成功开发出各种工控板，应用在各种不同的场合，真正形成了控制方
式灵活，保护齐全，可靠性高的优势。与模块结合开发了智能模块。广泛应用于不同行业各种领。在散
热器方面公司成功开发了12.6千瓦的热管散热器，通过努力已进入了国内的输变电行业、机车行业所需
的高端市场。
     我公司秉承快速反应、持续改进的工作作风，融入世界的发展战略，致力于提高品牌知名度的发展
目标，建成国际一流、国内的功率半导体制造基地。公司未来将继续在高电压大电流、系统集成、
技术领域寻求更大突破 。 北京博飞宏大电子科技有限公司充满朝气与活力，真诚欢迎各界朋友光临惠
顾，精诚合作！
