CATV同轴电缆F型连接器CF-102锥型F连接器
| 价 格： | 500.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | CF-102锥形连接器 | |
| 应用范围： | 通讯 | |
| 种类： | FL10 | |
| 接口类型： | 3/8-32UNEF/M10x0.75 | |
| 形状： | 圆形 | |
| 制作工艺： | 冷压 | |
| 特性： | 防水 | |
| 接触件材质： | HPb59-1黄铜 | |
| 绝缘体材质： | 无 | |
| 芯数： | 1 | |
| 针数： | 无 | |
| 线长： | 自定（mm） |
品名（NAME）：CF-102锥型F连接器
材质（Material）：黄铜
挤压长度（Range）：20.3
螺母尺寸（Nut）：HEX11
螺纹类别（Interface）：Standard3/8-32UNEF/M10x0.75
电镀（Plating）：镍/锡（Ni/Tin）
阻抗（Impedance）：75Ohms
频率范围（Bandwidth）：DC-3GHz
插损（Insertion Loss）：<0.1dB@1GHz
回损（Return Loss）：>30dB@1GHz
抗拉强度（Cable Rentention）：>40-Ibs
温度范围（Temperature Range）：-40ºC— 80ºC
安装（Installation）：锥形挤压钳/剥皮刀
针对电缆（Cable）：RG6/RG59
实用型专利号（Practicabillity design Patent NO.）200920042985.9
产品描述：
Connectors series features
● One-piece radial taper crimp design can be combined with RG59 and 6 drop cable series
● Provides 360-degrees contact to the cable, providing excellent RF shielding integrity, complete seal to the cable jacket to lock out moisture
● Free spinning nut, 11mm hexagon(7/16-inch compatible)
● Moisture-proof through durability design and implementation of UV ozone-resistant EPDM rings
● wide hexagon nut for ease of tightening Precision machined threaded
● Pull strength much better than cable specification
● Maintains good electrical, mechanical and environmental performance
● RoHS compliant
● All facilities meet ISO 9001 standards
♦步骤1：用剥线刀剥开电缆
dzsc/18/9240/18924095.jpg
♦步骤2：电缆插入连接器
dzsc/18/9240/18924095.jpg
♦步骤3：使用专门锥形挤压钳压接
dzsc/18/9240/18924095.jpg
♦步骤4：完成效果图
dzsc/18/9240/18924095.jpg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李旭
- 电话：0769-83112909
- 传真：0769-83112909
- 手机：
- QQ ：
CATV射频同轴电缆连接器F挤压connector

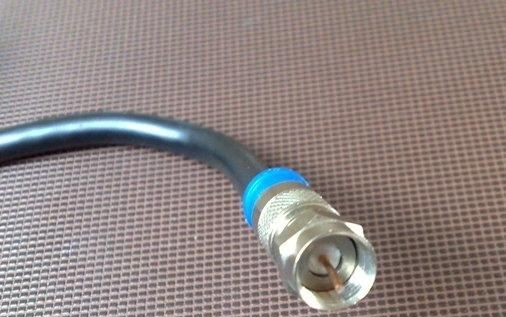

信息内容：品名（NAME）：黄色挤压连接器材质（Material）：铜挤压长度（Range）：20.8螺母尺寸（Nut）：HEX11螺纹类别（Interface）：Standard3/8-32UNEF/M10x0.75电镀（Plating）：镍阻抗（Impedance）：75Ohms频率范围（Bandwidth）：DC-3GHz插损（Insertion Loss）：<0.1dB@1GHz回损（Return Loss）：>-30dB@1GHz抗拉强度（Cable Rentention）：>40-Ibs温度范围（Temperature Range）：-40oC~ 80oC安装（Installation）：挤压钳/剥皮刀针对电缆（Cable）：RG6/RG59实用型专利号（Practicabillity design Patent NO.）200930036834.8dzsc/18/9857/18985736.jpgdzsc/18/9857/18985736.jpgdzsc/18/9857/18985736.jpgdzsc/18/9857/18985736.jpgdzsc/18/9857/18985736.jpg产品描述：Connectors series features● One-piece compression design, eliminates lost or mismatched components● Provides 360-degrees contact to the cable, providing excellent RF shielding integrity, complete seal to the cable jacket to lock out moisture● Meets SCTE IPS TP 013 moisture migration test● Free spinning nut, 11mm hexagon (7/16-inch compatible)● Up to 3GHz wi...
