价 格: | 42.00 | |
接口类型: | DIN(大/中/小) | |
接触件材质: | 铜合金 | |
针数: | 3,4,5,7,10,14,19,24,32,36,37,50,65,81,120 | |
种类: | 插头/插座 | |
加工定制: | 是 | |
形状: | 圆形 | |
线长: | 可自行选择(mm) | |
应用范围: | 电子电气设备之间的电路连接 | |
型号: | Y2系列 | |
工作频率: | 低频 | |
特性: | 快速插拔、密封防水 | |
绝缘体材质: | 耐热热塑性 | |
品牌: | 国产 | |
支持卡数: | 多合一 | |
芯数: | 3,4,5,7,10,14,19,24,32,36,37,50,65,81,120 | |
读卡类型: | MS | |
制作工艺: | 数控车制 |
Y2系列电连接器
特点简介
本系列产品系老式“P”型电连接器的换代产品。
具有体积小、重量轻、使用方便、耐插拔、导电
性能佳、密封性好的特点。广泛适用于各类电器
设备、仪器、仪表之间的线路连接。
技术特征
环境性能
工作温度:-55℃~-125℃
相对湿度:40℃时达95%
工作高度:海拔20000m
振动:频率10Hz~2000Hz 加速度147m/s²
冲击:加速度490 m /s²
恒加速度:490 m /s²
气密性:耐气压0.2Mpa(仅密封性插座)
电气性能
接触电阻及额定电流
接触件规格(mm) | 接触电阻(mΩ) | 额定电流(A) |
Φ0.8 | ≤8 | 3 |
Φ1.0 | ≤5 | 5 |
Φ1.5 | ≤3 | 10 |
Φ2.5 | ≤1 | 25 |

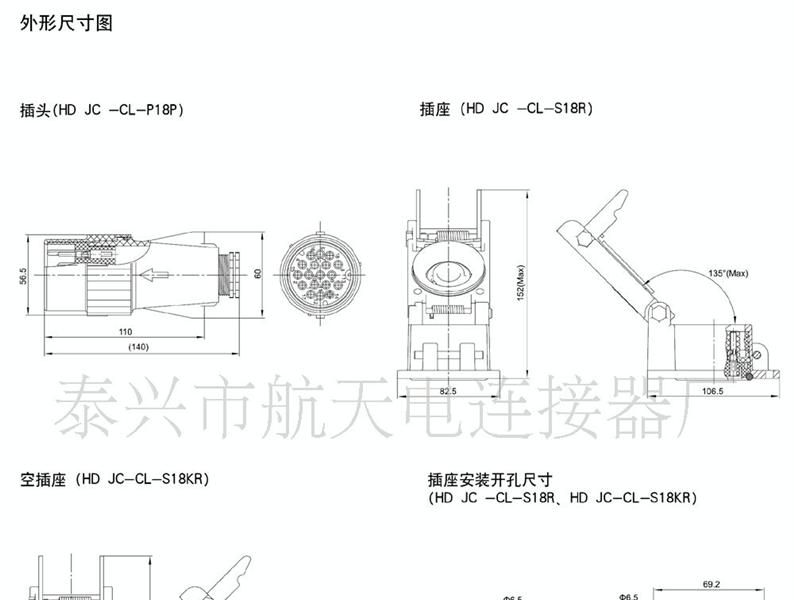

产品标志HD JC CL P 18 P 1 2 3 4 5 61 - HD: 企业标志2 - 圆形电连接器主称代号3 - 机车用重连连接器4 - P: 插针 (插头装针)、S: 插孔 (插座装孔)5 - 接触件对数6 - P: 插头、R: 插座、KR: 空插座 (无插孔)型号示例18芯插头: HDJC-CL-P18Pdzsc/18/9240/18924033.jpgdzsc/18/9240/18924033.jpg"
该系列矩形电连接器执行Q/HD20037-2007详细规范,属于低频连接器系列,采用双保险锁紧结构,是矩形电连接器中兼顾操作快捷,使用可靠的连接锁紧形式,并采用圆角防误插设计,体积小,重量轻,端接形式为焊接和印制板连接,主要适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统,也可广泛应用于各种电子仪器、仪表及电缆间的连接。 J14P型系列连接器外壳采用高强度、耐高温、可金属化处理的非金属复合材料注塑成型。 该系列产品规格齐全,可分为针式、孔式插头;针式面板式、孔式面板式插座;针式电缆式、孔式电缆式插座等多种规格。另外,J14A系列插座还有直插印制板形式和90º弯插印制板形式。 dzsc/18/9485/18948526.jpgdzsc/18/9485/18948526.jpgdzsc/18/9485/18948526.jpg
