价 格: | 15.00 | |
是否提供加工定制: | 是 | |
品牌/商标: | DOSIN | |
型号/规格: | DOSIN-SMA-N | |
应用范围: | 通讯 | |
种类: | 射频同轴(RF) | |
接口类型: | S-video | |
支持卡数: | 单卡 | |
形状: | 圆形 | |
制作工艺: | 熔接 | |
特性: | 防潮 | |
工作频率: | 高频 | |
接触件材质: | 铜 | |
绝缘体材质: | TPEF | |
芯数: | 1 | |
针数: | 1 |
主要技术特性 TECHNICAL CHARACTERISTICS | ||||||||||
温度范围 Temp.range -65~ 165°C (PE Cable) | ||||||||||
振 动 Vibration MIL-STD-202, Method 213 | ||||||||||
特性阻抗 Impedance 50Ω | ||||||||||
频率范围 Frequency Range DC~11GHz | ||||||||||
工作电压 Working Voltage 1000V max (有效值) | ||||||||||
耐 压 Withstand Voltage 2500V rms (海平面最小值) | ||||||||||
接触电阻 Contact resistance | ||||||||||
内导体之间 Center Contact ≤ 1 mΩ | ||||||||||
外导体之间 Outer Contact ≤ 1 mΩ | ||||||||||
绝缘电阻 Insulation resistance ≥ 5000 MΩ | ||||||||||
电压驻波比 VSWR 直式 Straight ≤ 1.15 | ||||||||||
弯式 Right angle ≤ 1.25 | ||||||||||
耐用性 Durability(mating) ≥500次(cycles) | ||||||||||
材料与涂覆 MATERIAL & PLATING | ||||||||||
壳体 shell 黄铜 brass 镀亮镍 nickel plated | ||||||||||
插针 contact pin 黄铜 brass 镀硬金 gold plated | ||||||||||
弹性接触件elastic contact铍青铜 beryllium 镀硬金 gold plated | ||||||||||
插孔 socket 铍青铜或锡青铜beryllium or tin brass 镀硬金 gold plated | ||||||||||
绝缘体 insulator 聚四氟乙烯 PTFE | ||||||||||
压接套 crimping suite 铜合金 copper alloy 镀镍或镀金 nickel or gold plated | ||||||||||
o型密封件o-ring sealing 硅橡胶 6146 silastic |

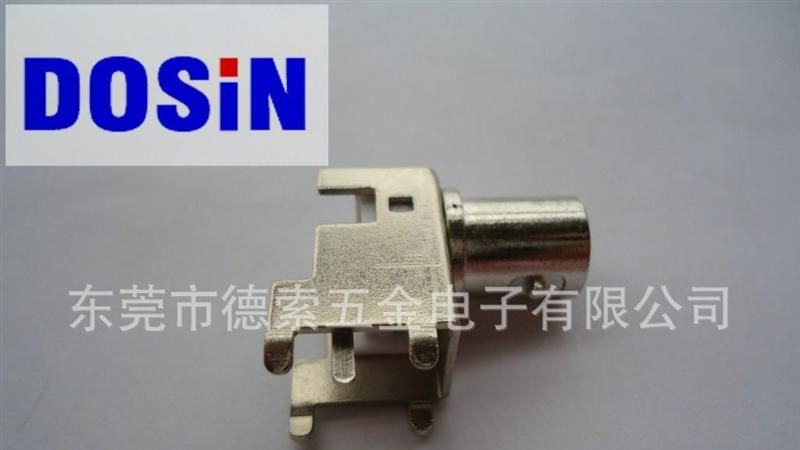

dzsc/18/9235/18923543.jpgdzsc/18/9235/18923543.jpgdzsc/18/9235/18923543.jpg主要技术特性 TECHNICAL CHARACTERISTICS 温度范围 Temp.range -65~ 165°C (PE Cable -40~ 85°C) 振 动 Vibration MIL-STD-202, Method 213 特性阻抗 Impedance 50Ω, 75Ω 频率范围 Frequency Range DC~4GHz 工作电压 Working Voltage 500V max (有效值) 耐 压 Withstand Voltage 1500V rms (海平面最小值) 接触电阻 Contact resistance 内导体之间 Center Contact ≤ 1.5 mΩ 外导体之间 Outer Contact ≤ 1 mΩ 绝缘电阻 Insulation resistance ≥ 5000 MΩ 电压驻波比 VSWR 直式 Straight ≤ 1.22 弯式 Right angle ≤ 1.30 耐用性 Durability(mating) ≥500次(cycles) 材料与涂覆 MATERIAL & PLATING 壳体 shell 黄铜 brass 镀亮镍 nickel plated 插针 contac...
主要技术特性 TECHNICAL CHARACTERISTICS 温度范围 Temp.range -65~ 165°C (PE Cable -40~ 85°C) 振 动 Vibration MIL-STD-202, Method 213 特性阻抗 Impedance 50Ω, 75Ω 频率范围 Frequency Range DC~4GHz 工作电压 Working Voltage 500V max (有效值) 耐 压 Withstand Voltage 1500V rms (海平面最小值) 接触电阻 Contact resistance 内导体之间 Center Contact ≤ 1.5 mΩ 外导体之间 Outer Contact ≤ 1 mΩ 绝缘电阻 Insulation resistance ≥ 5000 MΩ 电压驻波比 VSWR 直式 Straight ≤ 1.22 弯式 Right angle ≤ 1.30 耐用性 Durability(mating) ≥500次(cycles) 材料与涂覆 MATERIAL & PLATING 壳体 shell 黄铜 brass 镀亮镍 nickel plated 插针 contact pin 黄铜 brass 镀硬金或银 gold or silver plated插孔...
