价 格: | 面议 | |
加工定制: | 是 | |
品牌: | GN赣南 | |
型号: | GN10-70--240 | |
应用范围: | 广泛 | |
种类: | -- | |
接口类型: | -- | |
支持卡数: | 二合一 | |
读卡类型: | -- | |
形状: | 矩形 | |
制作工艺: | 注塑 | |
特性: | 阻火/阻燃 | |
工作频率: | 高频 | |
接触件材质: | 黄铜镀锌 | |
绝缘体材质: | 尼龙66 | |
芯数: | 不限 | |
针数: | 不限 | |
线长: | 不限(mm) |

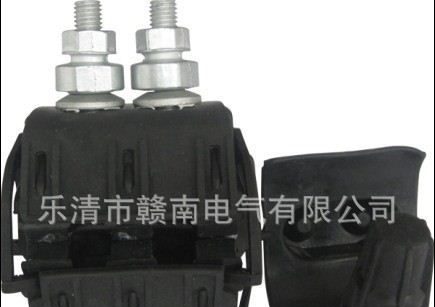

乐清市赣南电气有限公司 1.产品概况:
1.1 穿刺结构,安装简单,绝缘导线无需剥皮;
1.2 力矩螺母,穿刺压力恒定,确保良好的电气连接而不损伤导线,
1.3 自密封结构,防潮,防水,防腐蚀,延长绝缘导线及线夹的使用寿命
1.4 采用特制接触刀片,适用铜(铝)对接及铜铝过渡
1.5 电气接触电阻小,接触电阻小于等长分支导线电阻的1.1倍,符合DL/T765.1-2001标准
1.6 特殊绝缘壳体,抗光照及环境老化,介电强度>12KV
1.7 弧面设计,适用同(异)径导线连接,连接范围广(0.75mm2-400mm2)
2.性能实验
2.1 机械性能:线夹握力大于1/10导线拉断力,符合GB2314-1997要求
2.2 温升性能:在大电流情况下,线夹的温度升连接导线的温升
2.3 热循环性能:符合GB/T2317-2000电力金具热循环试验标准.
2.4 防水绝缘性能:符合GB/T13140-1998第2部分标准的相关试验要求
2.5 抗腐蚀性能:在二氧化硫和盐雾环境中做3次14天的循环测试.
2.6 环境老化性能: 在紫外线,干燥,和潮湿的环境中,温度变化和热冲击中暴露六个星期
2.7 防火性能:连接器件的绝缘材料经受信灼热丝试验,符合GB/T5169.4第4-10章要求
三大优势
安装简便:不需剥去电缆的绝缘皮即可做电缆分支,接头完全绝缘。不需截断主电缆,
可在电缆任意位置做分支。安装简便可靠,只需用套筒扳手,可带电安装。
使用安全:接头耐扭曲、防震、防水、阻燃、防电化腐蚀老化,无需维护。已成功使用30多年。
节约成本:安装空间极小,节省桥架和土建费用。建筑中应用,不需要终端箱、分接箱,
不需电缆返线,节省电缆投资。电缆 穿刺线夹的费用低于其他供电系统,仅为插接
母线的40%左右,是预制分支电缆的60%左右。
安装方法
1.把穿刺线夹螺母调节至合适位置,把支线完全插入到支线帽套中。
2.插入主线,主线有两层绝缘皮的则要在连接位置剥除一定长度的外层绝缘皮。
3.主\支线放到适当位置并保持平行,先用手旋拧紧螺母,固定好线夹。
4.用尺寸相应的套筒板手均匀旋紧螺母,直到顶端断裂脱落,安装完成。
dzsc/18/9234/18923403.jpg
dzsc/18/9234/18923403.jpg
dzsc/18/9234/18923403.jpg
dzsc/18/9234/18923403.jpg
dzsc/18/9234/18923403.jpg
dzsc/18/9234/18923403.jpg
dzsc/18/9234/18923403.jpg
dzsc/18/9234/18923403.jpg
dzsc/18/9234/18923403.jpg
乐清市赣南电气有限公司(简称“YXGN”)成立于二0一一年,位于有着《电器之都》美誉的乐清市柳市镇。北倚风景秀丽的雁荡山,紧靠甬台高速公路和104国道,地理位置优越、交通十分便利。公司自创建以来,实施了经营创新战略、人本管理战略、技术先导战略的三大战略,拥有一流的人才,一流的技术,一流的设备,一流的服务,用完整科学的质量管理体系,实现严格的科学管理,现已形成国内生产高低压电气产品品种较为齐全的厂家之一。是一家生产销售低压电气产品的公司。一、电缆扎带:不锈钢扎带、尼龙扎带、......二、柜体:低压配电箱、多媒体箱、电表箱等等 ......三、接线盒:电缆防水接线盒、电缆防水接头、灌胶式防水接线盒、等等......四、电力金具:绝缘穿刺线夹、1KV绝缘穿刺接地线夹、10KV绝缘穿刺接地线夹、绝缘导线防雷线夹、并沟线夹、.H型线夹.T型线夹.UT 型线夹.楔型线夹.悬垂线夹、耐张线夹、连接金具、接续金具、T形线夹、设备线夹、电力金具等等......五、开关:浪涌保护器 门开关,ABB漏电开关,真空断路器,墙壁开关,磁性翻板浮柱。EPS应急电源、UPS不间断电源、变频器、稳压器、直流屏、 电气火灾报警器、低压断路器DW45 DW15 DW17 DZ20 双电源 低...
乐清市赣南电气有限公司电缆绝缘穿刺线夹简介: 为了保证连接器长期稳定的电气性能和机械性能,产品由高品质的材料制成,连接器结构经过精心设计。接触刀片由特制镀铂高导电材料制成,保证在导线上有接触面,并且适于铜铝过渡。壳体采用加强工程塑料,不仅能在常温下保持弹性,而且在高温下也能保持弹性和极高强度。防水密封用优质橡胶和硅胶制成。壳体与密封能够抵挡紫外线,潮湿和温度变化及侵蚀。 经过精确力度计算所设计的赣南连接器紧固力矩螺母,当拧至穿刺力度时,力矩螺母便会自动脱落。从而避免了因用力过度而损伤导线或用力过轻导致接触不良的弊端。确保每个连接器的安装达到状态,保证最小的接触电阻和热循环状态,克服了传统连接方式的不稳定性。乐清赣南电气电缆绝缘穿刺线夹特性:· 机械性能:在导线拉断力作用下,连接器无破裂。· 防水绝缘性能:水下绝缘强度高达15KV (中压) / 6KV (低压)。· 温升性能:在大电流通过时,连接器温升低于连接导线温升。· 电气性能:特制力矩螺栓保证了恒定穿刺压力,确保良好的电气接触。· 操作简易:穿刺结构,无需截断电缆,绝缘导线无需剥皮。· 适用范围广:适用于铜-铜对接...
