价 格: | 面议 | |
是否提供加工定制: | 是 | |
品牌/商标: | 国产 | |
型号/规格: | Y5P1210-ZJ10 | |
应用范围: | 航天、军工等 | |
种类: | 插座 | |
接口类型: | 内卡口式 | |
形状: | 圆形 | |
制作工艺: | 接触件为铜合金镀金,壳体一般为化学镀镍,绝缘材质为聚苯硫醚注塑 | |
特性: | 高可靠 | |
接触件材质: | 铜合金镀金 | |
绝缘体材质: | 聚苯硫醚 | |
芯数: | 10 | |
针数: | 10 |
Y5系列圆形电连接器适用于战略战术武器系统、航天卫星系统、航天航海运输工具、地面发射和接搜系统等电讯号连接。
本产品具有快速连接和分离、体积小、重量轻等诸多优点的内卡口式锁紧的圆形电连接器。接触件一般为铜合金镀金,壳体一般为镀镍,插座密封有灌胶密封和玻璃密封两种类型。安装方式有法兰盘式、螺母紧固式以及穿墙式等
Y5P1210-ZJ10的安装方式为法兰盘式,接触件为焊接式。
Y-圆形电连接器
5-设计序号
P-屏蔽密封
12-壳体号,一般还有08、10、14、16、18、20、22、24等
10-芯数,一般还有4、5、7、8、12、16、19、21、26、32、41、55、61等
Z-插座
J-接触件为插针
10-方形法兰盘式

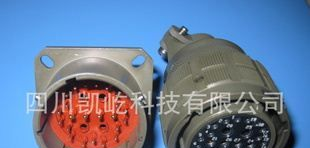

KYJC3系列电连接器广泛应用于兵器设备等军事领域,壳体表面进行镀镉处理,具有很强的耐腐蚀性能。该型号产品是为特殊客户订做制造生产,与KYJC3FG29BMA-02插头配套,五键定位,主键位为非正位,根据客户的需要主键位进行转位。

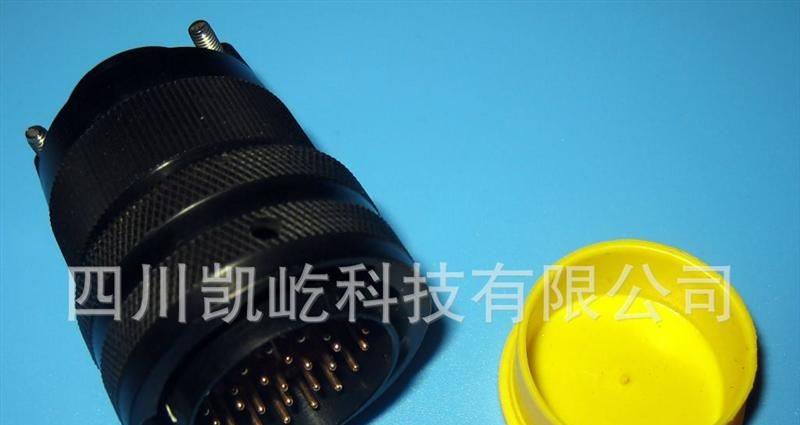

Y11系列圆形电连接器适用于战略战术武器系统、航天卫星系统、航天航海运输工具、地面发射和接搜系统等电讯号连接。 本产品具有快速连接和分离、体积小、重量轻等诸多优点的内卡口式锁紧的圆形电连接器。接触件为铜合金镀金,焊接式,壳体用高强度铝合金加工,表面处理为阳极化着黑色,可根据客户的需要,壳体镀层也可以进行化学镀镍处理等。激光打印产品标识、也可油墨印字处理。 使用环境条件:工作温度:-55℃~ 125℃相对湿度:40±2℃时相对湿度90~95%工作气压:101.33KPa~1.33Pa正弦振动:10~50Hz双振幅2mm 50~2000Hz加速度196m/s2冲击:加速度980m/s2随机振动:功率频谱密度为40m2/s4Hz防雨:降雨量为5mm/min Y11X-1832TJ2型号标识:Y-圆形电连接器11-设计序号X-橡胶密封18-壳体号,一般还有08、10、12、14、16、20、22、24号等32-接触芯数,一般还有4、5、7、8、10、12、16、19、21、26、41、55、61接触芯数等T-插头 (Z-插座)J-接触件为插针 (K-接触件为插孔)2-夹线板式(电缆罩形式:除此之外,5-热缩套管式1型,5a-热缩套管式2型,6-屏蔽式)
