批发供应XCE22T3K1P1/Z1P1连接器航空插头
| 价 格： | 198.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 国产 | |
| 型号： | XCE22T3K1P1/Z1P1 | |
| 应用范围： | 军用通信设备，电气设备间信号传输 | |
| 种类： | 连接器，接触件，军用航空插头 | |
| 接口类型： | 螺旋卡扣式 | |
| 形状： | 圆形 | |
| 制作工艺： | 机械加工外壳，热固性绝缘体 | |
| 特性： | 高可靠，防误插，快速连接 | |
| 工作频率： | 低频 | |
| 接触件材质： | 铜合金双曲面线簧孔表面镀金 | |
| 绝缘体材质： | 热固性工程塑料 | |
| 芯数： | 3芯 | |
| 针数： | 3芯 | |
| 线长： | 焊接（mm） |
订货说明
范例：XCE14F3Z1P1/K1P1
注解：XCE表示此系列为XCE线簧式焊接电连接器。
14表示此连接器外壳号是14号，安装插座的开孔尺寸也就是14mm左右，另外还有18号、22号、24号27号、30号、33号、36号，数值越大也就意味着插座的外壳安装尺寸越大。
F表示插座形式是方法兰式的插座，此处还可以是(T:插头、
S:双头密封插座、) 。
3表示接触件的数量，也就是通俗讲的航空插头的芯数或针数，具体的组合请参考以下资料中的（XCE系列接点排列图）。
Z1表示镀金的插针，此处还可以是（K1镀金的插孔）详细请参考以下资料中的（XCE系列型号代号及意义）。
P1表示尾部的结构形式和航空插头的表面处理颜色，此处还可以有很多代号，详细请参考以下资料中的（XCE系列型号代号及意义）。
综合上面的注解，范例中斜线前部分的含义就是：XCE系列外壳号为14的方法兰插座内装3根镀金插针，插座的尾部无螺纹且航空插头的表面处理为化学镀镍。
综合上面的注解，范例中斜线后部分的含义就是：XCE系列外壳号为14的插头内装3根镀金插孔，插头的尾部有螺纹选配附件且航空插头的表面处理为化学镀镍 。
因为XCE系列的圆形电连接器名称比较复杂，在此只能简单的给各位介绍一下，关键还是请诸位耐心查阅以下产品资料。
关于上面产品照片和订货范例的说明：因为本系列产品规格较多，上面的产品照片和订货范例只选用了我公司的通用资料，照片只反映了此系列产品的外观和结构，实物产品还是以型号为准！我们将在以后的时间逐步完善.
具体的产品参数以下面资料为准！
关于产品的任何问题请致电：13775743687.dzsc/18/9225/18922596.jpgdzsc/18/9225/18922596.jpgdzsc/18/9225/18922596.jpgdzsc/18/9225/18922596.jpg
- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶小军
- 电话：
- 传真：
- 手机：
- QQ ：
供应Y50X-14系列航空插头

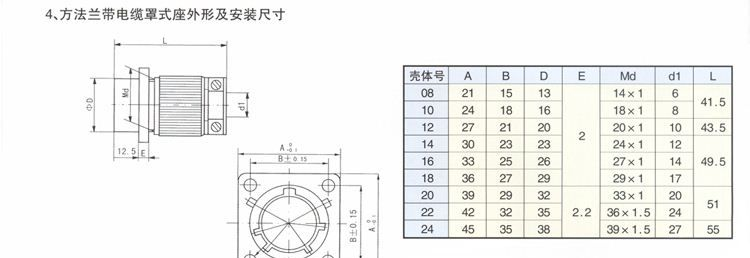

信息内容：Y50X-14系列详细型号：Y50X-1412TK2/ZJ10 4芯*1.5mm 8芯*1.0mm 150元/套Y50X-1415TK2/ZJ10 1芯*1.5mm 14芯*1.0mm 157元/套Y50X-1419TK2/ZJ10 19芯*1.0mm 159元/套备注：Y50X:表示产品设计序列号。14 :表示铝合金外壳号。12 :表示接触件数量即芯数TK2 :表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择，含义请参考下图的电缆安装示意图。ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择，含义请参考下图的插座外形及安装尺寸。注：以上产品一共有四种颜色可供选择，请在订货时注明。（黑色、军绿色、银白色、银白色亚光） 产品图片只是插头和插座，插头尾部夹线部位一共有6种形式，未能一一拍照，具体请参考以下的电缆安装示意图或请来电咨询。关于上面产品照片和订货范例的说明：因为本系列产品规格较多，上面的产品照片和订货范例只选用了我公司的通用资料，照片只反映了此系列产品的外观和结构，实物产品还是以型号为准！我们将在以后的时间逐步完善.具体的产品参数以下面资料为准！ 关于产品的任何问题请致电：13775743687.dzsc/18/9231/18923172.jpgdzsc/18/92...
【欢迎来电商谈】长期优惠供应Y50DX-1603TK2/ZJ10电连接器

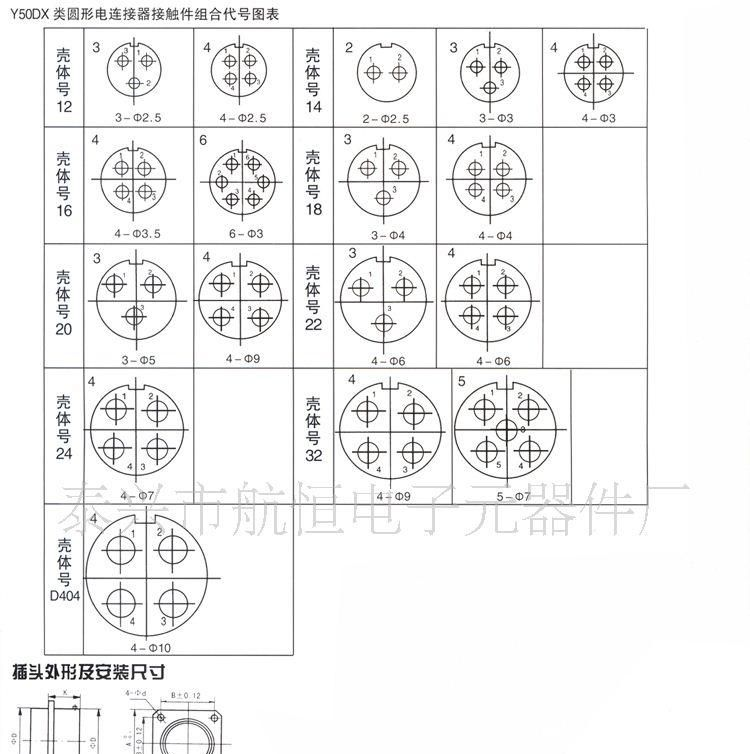

信息内容：【欢迎来电商谈】长期优惠供应Y50DX-1603TK2/ZJ10电连接器 dzsc/18/9279/18927935.jpgdzsc/18/9279/18927935.jpgY50DX-16系列详细型号：Y50DX-1602TK2/ZJ10 2芯*3.5mm 额定电流50A电压500VY50DX-1603TK2/ZJ10 3芯*3.5mm 额定电流50A电压500VY50DX-1604TK2/ZJ10 4芯*3.5mm 额定电流50A电压500VY50DX-1606TK2/ZJ10 6芯*3.0mm 额定电流50A电压500V备注：Y50DX:表示Y50型电源系列圆形电连接器。16 :表示铝合金外壳号。02 :表示接触件数量即芯数TK2 :表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择，含义请参考下图的电缆安装示意图。ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择，含义请参考下图的插座外形及安装尺寸。注：以上产品一共有四种颜色可供选择，请在订货时注明。（黑色、军绿色、银白色、银白色亚光） 产品图片只是插头和插座，插头尾部夹线部位一共有6种形式，未能一一拍照，具体请参考以下的电缆安装示意图或请来电咨询。dzsc/18/9279/18927935.jpgdzsc/18/9279/18927935.jpgdzsc/18/9279/18927935.jpg"
