价 格: | 140.00 | |
品牌/商标: | 济牌连接器 | |
型号/规格: | CS7-48TFL/ZMW型矩形连接器 | |
应用范围: | 印制板电路与导线连接 | |
种类: | 矩形连接器 | |
接口类型: | 焊接连接引线 | |
形状: | 矩形 | |
制作工艺: | 熔接 | |
特性: | 防爆 | |
接触件材质: | 48芯线簧式,5.08mm英制网格 | |
绝缘体材质: | 灰PC | |
芯数: | 48 | |
针数: | 48 |
CS7-48TFL/ZMW型矩形连接器:48芯线簧式,5.08mm英制网格间距,插座为印制板焊接形式,插头采用焊接连接引线,带外壳。广泛应用于印制板电路与导线连接。
使用环境条件:
环境温度:-40~ 100℃
相对湿度:温度 40℃,达93%
大气压力:40Kpa
振 动: 频率10~200Hz 加速度达50m/s²
冲 击: 频率40~80次/分 加速度达100m/s²
主要技术参数:
工作电压:300v
额定电流:5A
抗电强度:≥1000v/AC
接触电阻:0.01Ω
绝缘电阻:≥1000MΩ
寿 命:1000次
dzsc/18/9222/18922243.jpg

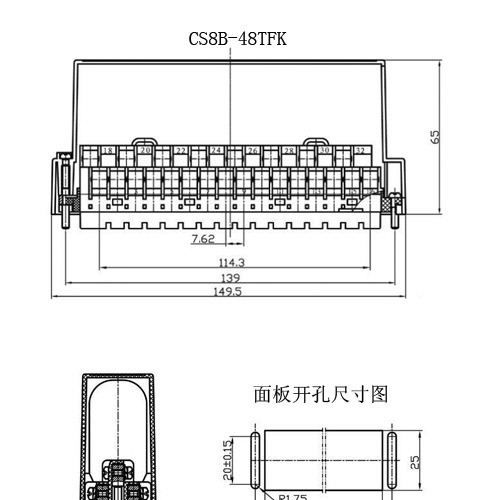

CS8B-48TFK/ZMW型矩形连接器:该产品采用“单页回转双曲面线簧孔”插孔,具有高可靠的电接触性能,体积小,寿命长。CS8B-48TF插头带出线槽及防尘罩;CS8B-48TFL插头哈呋式外壳。该产品结构新颖,适用于背插式机箱,使用方便,广泛用于电力继电保护设备、邮电通讯系统、航空、航天的电传系统及铁路信号系统的连接。dzsc/18/9222/18922264.jpg
CS6D型矩形连接器:该产品采用“单页回转双曲面线簧孔”,具有高可靠的电接触性能,结构新颖,插头与插座由锁紧螺钉链接,寿命长,使用方便,广泛用于电力自动控制设备,继电保护控制设备等的电路连接。使用环境条件: 环境温度:-40~ 100℃ 相对湿度:温度 40℃,达93% 大气压力:40Kpa 振 动:频率10~200Hz 加速度达50m/s² 冲 击:频率40~80次/分 加速度达100m/s²主要技术参数: 工作电压:300 v 额定电流:40A 抗电强度:≥2000v 接触电阻:≤0.05 绝缘电阻:≥1000MΩ 寿 命:1000次dzsc/18/9223/18922368.jpg
