大量供应穿线 磁环 电感线圈
| 价 格： | 0.50 | |
| 应用范围： | 滤波 | |
| 种类： | 磁环电感 | |
| 品牌/商标： | 锦云 | |
| 型号/规格： | TC | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 单层间绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 高频 | |
| 安装方式： | 卧式或立式 | |
| 骨架材料： | 磁芯 | |
| 品质因数Q： | 20 | |
| 电感量： | 0.01-50 | |
| 额定电流： | 500-10000（mA） | |
| 分布电容： | 0.25（F） |
产品介绍
锦云TC系列环型线圈，采用铁粉芯或锰锌与专用树脂等作材料，以产生的电感量，高电流，防干扰对策，是功率电感最常用的一种。环形线圈电感，是电感理论中最理想的形状，采用闭磁路，很少EMI问题，充分利用磁路，容易计算，底成本，几乎理论上的好处全归环形线圈电感。主要用于电源供给器、开关电路、 控整流器和晶闸管控制电路、 输出扼流和EMI/RFI扼流圈、其他滤波器。
环形铁芯不但磁性能优良，而且还有许多机械方面的优点：片间压力可以严格控制，并且可达到95%的同一水平，采用浸渍技术，可使铁芯成为牢固整体，在绕线和加工过程中不变形象;由于环型铁芯非常牢固，减少了磁致伸缩力的影响，因而减少了振动和音频噪声。
锦云TC系列环型电感器均符合ROHS规范，Lead-Free无铅标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与锦云业务联系。
TC磁环电感器 图示和尺寸：（单位mm） |
dzsc/18/9201/18920171.jpg |
TC磁环电感器 料号标识 | |||||||||||||
|
|
|
|
|
| ||||||||
TC | 5026 | F | — | 100 | M | — | 0.8X2 | — | UL | ||||
① | ② | ③ |
| ④ | ⑤ |
| ⑥ |
| ⑦ | ||||
①产品类型：TC环型电感器。
②铁芯材质：" -26"或"-52"
③F,H,U表示出线脚形状
④电感值：例如: 100表示10 uH。
⑤电感容许公差：J: 5% ; K : 10% ; M: 20%。
⑥0.8线径双线并绕。
⑦ UL套管
锦云电感器优势产品：色环电感，工字电感，三脚报警器电感,SMD功率贴片电感,磁环电感。
舒云梅 电话：0510-83805287 传真：0510-83805687
手机：18912355857 QQ:541282264 邮箱：541282264@qq.com
网址：www.jycoil.com
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 舒云梅
- 电话：0510-83805287
- 传真：0510-83805287
- 手机：
- QQ ：
供应磁珠电感
信息内容：产品介绍 锦云电感FB系列铁氧体磁珠(Ferrite Bead)，铁氧体磁珠是目前应用发展最快的一种抗干扰元器件，价廉，易用，滤除高频噪声效果显著。铁氧体磁珠常用于滤波和电磁噪声抑制，采用铁、镍、锌氧化物混和而成，具有很高的电阻率，及较高的导率磁。将铁氧体磁珠串接在信号或电源通路上，可用于抑制差模噪声。锦云电感FB系列铁氧体磁珠与普通的电感相比，具有更好的高频滤波特性。铁氧体在高频时呈现电阻特性，相当于质量因子很低的电感器，所以能在相当宽的频率范围内，保持较高的阻抗，从而提高高频滤波效能。锦云电感FB系列，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。FB铁氧体磁珠系列 图示和尺寸：（单位mm） dzsc/18/9313/18931364.jpg 规格A(mm)B(mm)D(mm)E(mm)F(mm)H(mm)电气特性阻抗Z MIN(Ω)Z MIN(Ω)FB-3547084.7±0.2562±2.03.5±0.150.65±0.051.0max0.8±0.15202550100FB-356086.0±0.25302560100FB-359089.0±0.30602580100FB铁氧体磁珠系列 料号标识 FB—35608X2—TB① ②③ ④ ① 产品类型：FB...
供应 差模磁环电感 环形线圈

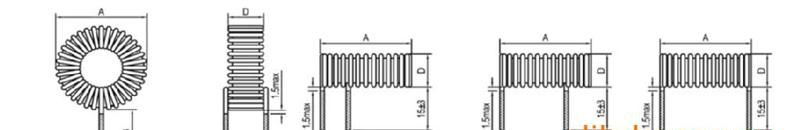

信息内容：锦云TC系列环型线圈，采用铁粉芯或锰锌与专用树脂等作材料，以产生的电感量，高电流，防干扰对策，是功率电感最常用的一种。环形线圈电感，是电感理论中最理想的形状，采用闭磁路，很少EMI问题，充分利用磁路，容易计算，底成本，几乎理论上的好处全归环形线圈电感。主要用于电源供给器、开关电路、控整流器和晶闸管控制电路、输出扼流和EMI/RFI扼流圈、其他滤波器。环形铁芯不但磁性能优良，而且还有许多机械方面的优点：片间压力可以严格控制，并且可达到95%的同一水平，采用浸渍技术，可使铁芯成为牢固整体，在绕线和加工过程中不变形象;由于环型铁芯非常牢固，减少了磁致伸缩力的影响，因而减少了振动和音频噪声。锦云TC系列环型电感器均符合ROHS规范，Lead-Free无铅标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与锦云业务联系。TC磁环电感器 图示和尺寸：（单位mm） dzsc/18/9392/18939277.jpg TC磁环电感器 料号标识 TC5026F—100M—0.8X2—UL①②③ ④⑤ ⑥ ⑦ ①产品类型：TC环型电感器。②铁芯材质：" -26"或"-52"③F,H,U表示出线脚形状④电感值：例如: 100表...
