3310电感,贴片电感,SMD功率电感,电感器
| 价 格： | 0.20 | |
| 安装方式： | 贴片式 | |
| 电感量： | 470UH | |
| 额定电流： | 800（mA） | |
| 种类： | 电感线圈 | |
| 磁芯形状： | 柱形 | |
| 导磁体性质： | 磁芯 | |
| 允许误差： | 10% | |
| 应用范围： | ,录像机，硬盘，电脑周边 | |
| 品质因数Q： | 120 | |
| 封装形式： | 贴片电感 | |
| 型号： | 1608/3310/3316/3340/5022 | |
| 骨架材料： | 塑料 | |
| 工作频率： | 高频 | |
| 分布电容： | 0（F） | |
| 绕线形式： | 多层平绕式 | |
| 品牌： | 国产 |
欢迎新老客户咨询和免费索取样品，同时也非常欢迎来工厂实地验厂及指导！销售电话：0755-29805463
dzsc/18/9197/18919753.jpg
特征性能及应用范围
l 平底端面较大安装稳固。
l 高品质因素（Q值），耐大电流。适用于电路升、降压及调谐。
l 金属电极焊接性能。
l 产品无铅，附合欧盟ROHS标准。
主要应用于电源模块，液晶电视，电脑主板，网络设备，汽车电子,倒车雷达，运动器材等。
（1）产品系列型号：CDF型。
（2）表示产品尺寸：直径X高度，此款产品以磁芯规格命名.例如16表示磁芯直径0.16英寸,08表示磁芯高度为0.8英寸，以上尺寸是组装后加上磁屏蔽的尺寸。
（3）表示电感量：例如470 为47uH。
（4）电感值公差：J=±5% K=±10% L=±15% M=±20% N=±30%，可按要求定做。
备注：包装方式：载带盘装便于SMT自动贴片，也可按要求散装。
| 型号 | A(±0.3) | B(±0.3) | C(±0.3) | D | E | F | G | 载带盘装 |
| CDF1608 | 6.6(MAX) | 4.45(MAX) | 2.92(MAX) | 4.32 | 1.27 | 1.02 | 2500PCS/卷 | |
| CDF3310 | 12.95(MAX) | 9.40(MAX) | 3.5(MAX) | 7.62 | 2.54 | 2.54 | 1500PCS/卷 | |
| CDF3316 | 12.95(MAX) | 9.4(MAX) | 5.21(MAX) | 7.62 | 2.54 | 2.54 | 1000PCS/卷 | |
| CDF3340 | 12.95(MAX) | 9.4(MAX) | 11.43(MAX) | 7.62 | 2.54 | 2.45 | 500PCS/卷 | |
| CDF5022 | 18.54 | 15.24 | 7.11 | 12.7 | 2.45 | 2.45 | 500PCS/卷 |
使用及储存的建议
l SMT贴装时，环境温度在230℃～260℃之间，时间≦6秒。
l 手工焊锡，锡炉温度350℃～420℃之间、时间≦3秒。
l 工作温度：-25℃、 80℃。
l 储存环境：常温保存并远离易挥发的化学气体或液体。储存时间超过12个月或以上的产品端面应做抗氧化处理经检测后再使用。
超出以上环境订购前请谘询我司，0755-29805463,以便按要求做相关的特殊处理。
欢迎新老客户来电咨询和免费索取样品，同时也非常欢迎来工厂实地验厂及技术指导！销售电话：0755-29805463- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴远明
- 电话：0755-29805463
- 传真：0755-29805463
- 手机：
- QQ ：
5D18电感,贴片电感,屏蔽电感,SMD功率电感
信息内容：欢迎新老客户咨询和免费索取样品，同时也非常欢迎来工厂实地验厂及指导！销售电话：0755-29805463dzsc/18/9280/18928069.jpg特征性能及应用范围l 耐大电流，低直流电阻。金属电极焊接性能。l 磁屏蔽结构，用于滤波、升降压，抗干扰性能好。l 产品无铅，附合欧盟ROHS标准。 主要应用于数码产品，通讯设备，电源模块，液晶 显示器，笔记本电脑，电子礼品，车载，汽车电子 LED灯具，网络设备，安防门禁,运动、医疗器材等。 （1）产品系列型号：CDD型。 （2）表示产品尺寸：直径X高度，例如4D表示直径宽5.0max,18表示高度2.0max允许公差±0.3mm。（3）表示电感量：例如470为47uH。（4）表示电感值公差：J=±5% K=±10% L=±15% M=±20% N=±30%。 通常屏蔽功率电感允许公差值为M,特殊环境可按要求生产。 型号A(±0.3)B(±0.3)C(±0.3)DEFG载带盘装CD4D115.0(MAX)4.5(MAX)1.3(MAX)1.56.95.31.93000PCS/卷CD4D165.0(MAX)4.5(MAX)1.8(MAX)1.56.95.31.93000PCS/卷CD4D185.0(MAX)4.5(MAX)2.0(MAX)1.56.95.31.93000PCS/卷CD4D285.0(MAX)4.5(MAX)3.0(MAX)1.56.95.31.93000PCS/卷CD5D186.0(MAX)5.5(MAX)2.0(MAX...
220UH电感,220UH无铅电感,电感厂家直销47UH电感

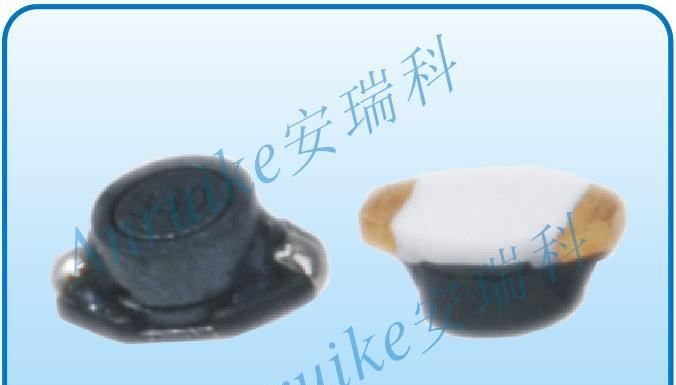

信息内容：欢迎新老客户咨询和免费索取样品，同时也非常欢迎来工厂实地验厂及指导！销售电话：0755-29805463dzsc/18/9287/18928725.jpg深圳市安瑞科电子有限公司成立于2001年，是一家生产、销售、自主研发各种型号的贴片电感、功率电感、线圈电感、SMD电感，固定电感、磁环电感、磁棒电感、可调电感，电子开关，中周变压器等全系列电感的科技型企业。
