悠景2.23寸单色OLED液晶屏LCD,阳光下可见,高清高亮高对比度
| 价 格： | 2.00 | |
| 安装方式： | 镶嵌式 | |
| 屏幕尺寸： | 55.02 × 13.10（英寸） | |
| 像素： | 128 × 32 | |
| 显示颜色： | 单色 | |
| 种类： | OLED显示屏 | |
| 加工定制： | 否 | |
| 亮度： | 高亮 | |
| 使用环境： | 室内 | |
| 型号： | 2.23 | |
| 模组尺寸： | 62.00 × 60.00 × 2.00（mm） | |
| 灰度： | N/A | |
| 分辨率： | 128 × 32 | |
| 像素直径： | Ф12（mm） | |
| 品牌： | CNK | |
| 像素间距： | 0.43 × 0.41（mm） | |
| 显示方式： | 垂直滚动 |
一、基本参数
1.显示模式:被动矩阵
2.显示色彩:单色(黄色)
3.驱动方式: 1/32 Duty
4.驱动IC:SSD1305
5.点阵:128*32
6.外形尺寸:62.00*24.00*2.0(mm)
7.显示区域:26.855*26.864(mm)
8.点间距:0.43*0.41 (mm)
9.点大小:0.041*0.39 (mm)
10.重量: 5.8(g)
11.支持接口：8位并口，SPI 4线，I²C
2.结构外形图与PIN脚定义
dzsc/18/9192/18919228.jpg
dzsc/18/9192/18919228.jpg
设计建议
一、显示亮度不够时的处理方式
1、可以提高VCC的电压来提高亮度；
2、可以撕掉OLED屏上的偏光片来提高亮度同时还使产品的厚度变小。（此点是LCD产品无法比拟的）

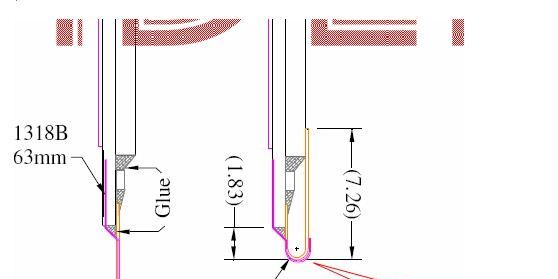

二、关于带有FPC/COF/TCP的OLED产品在设计中需要弯折时的一些注意事项
1.设计时请注意FPC的弯折角度和弯折空间，不要把FPC折死。弯折太紧就容易使FPC折断，造成无法显示。
设计时请按照各款模组参考规格书上Drawing的标示来设计。与OLED玻璃边缘≥1.83mm，弯折角度呈自然弯曲。
dzsc/18/9192/18919228.jpg
三、关于带有FPC/ TCP的OLED产品在焊接中的一些注意事项
建议使用Hot-bar的方式以保证焊接的良率
标准压焊条件： 温度180-210deg 时间<10 sec
使用电烙铁焊接操作说明：
焊接前Panel检查。外观检查，Pin脚无断裂；
电性检查，测试画面显示正常
焊接操作
在PCB/FPC的Pin脚上均匀上锡
用对位孔对位，并固定FPC/TCP，保证焊接时不会移动
添加助焊剂，使用恒温刀头烙铁焊接，温度300-350deg。
重复焊接不要超过三次，在同一点停顿时间不得超过3 sec，每次重复需间隔五分钟。
焊接后检查。检查是否有Pin脚移位,焊接不良，焊锡残留，并作适当调整。
操作注意：
使用刀头电烙铁，不能用尖头烙铁，防止损伤FPC/TCP的Pin脚。
使用恒温烙铁，要求焊接时不会因温度过低而粘住Pin脚。
使用助焊剂，可以减少虚焊，冷焊或者连焊
由于TCP/FPC的Pin脚的断裂是无法修复的，所以在使用时禁止弯折或者拉扯Pin脚。
"
