供应1/2W 0410色环电感4*10
| 价 格： | 0.07 | |
| 应用范围： | 滤波 | |
| 种类： | 色码电感 | |
| 品牌/商标： | 三一 | |
| 型号/规格： | LGA0410 | |
| 封装形式： | 色环电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 磁芯 | |
| 磁芯形状： | I形 | |
| 工作频率： | 低频 | |
| 安装方式： | 小型固定式 | |
| 品质因数Q： | 82 | |
| 电感量： | 2.2（mH） | |
| 额定电流： | 200（mA） | |
| 分布电容： | 7（F） |
三一电感：品质 服务如一 专一
dzsc/18/9183/18918322.jpg
色环电感尺寸图示：
dzsc/18/9183/18918322.jpg
品号 | A (MAX) | B | C |
LGA0204 | 2.8 | 4.0 | 0.5±0.1 |
LGA0307 | 3.0 | 7.0 | 0.5±0.1 |
LGA0410 | 4.0 | 10.0 | 0.6±0.1 |
LGA0510 | 5.0 | 10.0 | 0.6±0.1 |
色环电感图示：
dzsc/18/9183/18918322.jpg
A | D | G | LGA0204 | LGA0307 | LGA0410 | LGA0510 |
5mm | 6mm | 52mm | 4000pcs/盒 | 3000pcs/盒 | 2000pcs/盒 | 1000pcs/盒 |
散装 | 1000pcs/袋 | 1000pcs/袋 | 1000pcs/袋 | 1000pcs/袋 | ||
色环电感特性说明：
特征： 1. 色环电感结构坚固，成本低廉，适合自动化生产。 5. 无铅环保。 | 品号说明： LGA 0307 – 100 K 1 2 3 4 1．产品类型：色环电感。 2．款式：根据成品尺寸大小。 3．电感值：例如"100"代表10 uH。 4．电感值容许公差:"M": 20%; "K": 10%; "J": 5% 。 |
电感量和额定电流范围： LGA0204 0.1uH~1.0mH 700mA~20mA LGA0307 0.1uH~1.0mH 700mA~60mA LGA0410 0.1uH~1.0mH 900mA~100mA LGA0510 1.2mH~100mH 110mA~5mA | 特性: 1. 额定电流：基於温度上升不得超过20oC。 |
测试仪器: | 应用: 扼流线圈。
|
LGA0410电气特性：
品名 | 电感量 (uH) | 品质因素 (MIN) | 测试频率 (MHz) | 自共振频率(MHz)MIN | 直流电阻(OHM)MAX | 额定电流 (mA)MAX |
LGA0410-R10K | 0.10 | 50 | 25.2 | 470 | 0.04 | 900 |
LGA0410-R12K | 0.12 | 50 | 25.2 | 450 | 0.06 | 900 |
LGA0410-R15K | 0.15 | 50 | 25.2 | 430 | 0.07 | 890 |
LGA0410-R18K | 0.18 | 50 | 25.2 | 410 | 0.07 | 890 |
LGA0410-R22K | 0.22 | 50 | 25.2 | 380 | 0.08 | 880 |
LGA0410-R27K | 0.27 | 50 | 25.2 | 340 | 0.09 | 800 |
LGA0410-R33K | 0.33 | 50 | 25.2 | 300 | 0.10 | 750 |
LGA0410-R39K | 0.39 | 50 | 25.2 | 280 | 0.12 | 680 |
LGA0410-R47K | 0.47 | 50 | 25.2 | 250 | 0.16 | 650 |
LGA0410-R56K | 0.56 | 50 | 25.2 | 230 | 0.18 | 600 |
LGA0410-R68K | 0.68 | 50 | 25.2 | 210 | 0.22 | 550 |
LGA0410-R82K | 0.82 | 50 | 25.2 | 172 | 0.24 | 980 |
LGA0410-1R0K | 1.0 | 50 | 25.2 | 157 | 0.09 | 920 |
LGA0410-1R2K | 1.2 | 50 | 7.96 | 144 | 0.10 | 880 |
LGA0410-1R5K | 1.5 | 55 | 7.96 | 131 | 0.23 | 830 |
LGA0410-1R8K | 1.8 | 60 | 7.96 | 121 | 0.25 | 790 |
LGA0410-2R2K | 2.2 | 80 | 7.96 | 110 | 0.28 | 750 |
LGA0410-2R7K | 2.7 | 85 | 7.96 | 100 | 0.30 | 720 |
LGA0410-3R3K | 3.3 | 90 | 7.96 | 94 | 0.34 | 670 |
LGA0410-3R9K | 3.9 | 90 | 7.96 | 86 | 0.37 | 640 |
LGA0410-4R7K | 4.7 | 90 | 7.96 | 80 | 0.39 | 620 |
LGA0410-5R6K | 5.6 | 80 | 7.96 | 74 | 0.43 | 590 |
LGA0410-6R8K | 6.8 | 80 | 7.96 | 58 | 0.48 | 550 |
LGA0410-8R2K | 8.2 | 85 | 7.96 | 53 | 0.52 | 530 |
LGA0410-100K | 10 | 85 | 7.96 | 45 | 0.58 | 500 |
LGA0410-120K | 12 | 75 | 2.52 | 30 | 0.63 | 480 |
LGA0410-150K | 15 | 75 | 2.52 | 20 | 0.72 | 460 |
LGA0410-180K | 18 | 70 | 2.52 | 14 | 0.77 | 430 |
LGA0410-220K | 22 | 65 | 2.52 | 7.9 | 0.84 | 410 |
LGA0410-270K | 27 | 65 | 2.52 | 7.6 | 0.94 | 390 |
LGA0410-330K | 33 | 55 | 2.52 | 6.3 | 1.03 | 370 |
LGA0410-390K | 39 | 55 | 2.52 | 6.3 | 1.12 | 350 |
LGA0410-470K | 47 | 45 | 2.52 | 6.3 | 1.22 | 340 |
LGA0410-560K | 56 | 45 | 2.52 | 6.2 | 1.34 | 320 |
LGA0410-680K | 68 | 40 | 2.52 | 5.7 | 1.47 | 305 |
LGA0410-820K | 82 | 35 | 2.52 | 5.3 | 1.62 | 290 |
LGA0410-101K | 100 | 30 | 2.52 | 4.8 | 1.80 | 275 |
LGA0410-121K | 120 | 70 | 0.796 | 3.8 | 3.70 | 185 |
LGA0410-151K | 150 | 80 | 0.796 | 3.5 | 4.20 | 175 |
LGA0410-181K | 180 | 80 | 0.796 | 3.3 | 4.60 | 165 |
LGA0410-221K | 220 | 70 | 0.796 | 3.0 | 5.10 | 155 |
LGA0410-271K | 270 | 70 | 0.796 | 2.8 | 5.80 | 145 |
LGA0410-331K | 330 | 65 | 0.796 | 2.6 | 6.40 | 137 |
LGA0410-391K | 390 | 65 | 0.796 | 2.4 | 7.00 | 133 |
LGA0410-471K | 470 | 60 | 0.796 | 2.25 | 7.70 | 126 |
LGA0410-561K | 560 | 60 | 0.796 | 2.1 | 8.50 | 120 |
LGA0410-681K | 680 | 55 | 0.796 | 1.95 | 9.40 | 113 |
LGA0410-821K | 820 | 55 | 0.796 | 1.85 | 12.0 | 100 |
LGA0410-102K | 1000 | 50 | 0.252 | 1.40 | 17.0 | 100 |
J: 5%; K: 10% ; M: 20% | ||||||
更多型号参数欢迎登录www.31dg.com查询
联系方式：
手 机：15323617188 赵冬梅
QQ：398348124
邮箱：sanyidg2@126.com
电 话：0756-8818568 8818578
传真：0756-8818579
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
供应绕线电感 按客户要求定制电感线圈

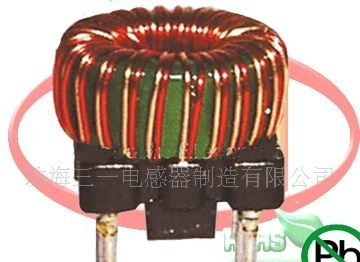

信息内容：本公司目前主要生产以下产品：dzsc/18/9189/18918995.jpgdzsc/18/9189/18918995.jpgdzsc/18/9189/18918995.jpgdzsc/18/9189/18918995.jpgdzsc/18/9189/18918995.jpg1.色环电感: LGA0204,0307,0410,0510 2.工字型电感：LGB0304,0406,0507,0608,0810,0912,1012,1016,1216,1415,1822,等3.涂装工字电感:LGD0406 0511 0608 0808 0811….等4.磁环电感：LGH3026,4426,5026,6026,6826,8026,9026,10626,13026,20026，30026等立式卧式不同材质及环形共模上底座产品.5棒型无针脚滤波电感: LGF0205,0310,0415,0520,0630,0830,1030等6.棒型轴向电感: LGCF0310,0410,0513,0515,0616,1019等7.空芯线圈电感:线径0.2mm-2.0mm，内径和圈数依客户要求定做.8.宽频六孔磁珠：RID,RH,RHH型一孔至六孔各式穿线磁珠,RH354708,35608,35908等9.模压线圈:外观尺寸有0505，0509，0707,0712，0812，1012等10. EMI滤波线圈: LGHA451513等11.共模电感: U10,U16,外型尺寸1417,2336,1523,2235,1723等 12.可调线圈：S1 2 3等13.贴片电感:带屏蔽和不带屏蔽两种SMD&SMDRH 32,43,54,73,75,104,105, RH63,65,73,74,105124,125,127, SMDF322522,453232,321618,322520,453226等14.叠层磁珠和叠层电感: SM...
