价 格: | 1.00 | |
品牌/商标: | 嘉信 | |
型号/规格: | 金属薄膜电阻器RJ | |
种类: | 熔断 | |
性能: | 特殊 | |
材料: | 合金 | |
制作工艺: | 合成式 | |
外形: | 圆柱形 | |
标称阻值: | 0.1R~~10M | |
温度系数: | PTC | |
额定功率: | 2(W) | |
调节方式: | 固定 | |
功率特性: | 中功率 | |
频率特性: | 中频 | |
营销方式: | 厂家直销 | |
产品性质: | 热销 |
dzsc/18/9181/18918119.jpg
产品详情: | 用金属薄膜制程生产 较高的精度:0.1% 温度系数低:15PPM 宽广的阻值范围:0.1Ω~10MΩ 功率可作到3W 所有产品符合无铅需求 执行标准:MIL-STD-202F、JIS-C-5202 应用领域: 工业控制 通讯设备、音视频解码设备 民用计量(电表、水表、远程抄表系统等) 测量、测试类仪器仪表 医疗仪器、运动器材 汽车电子 军工航天科技 MFR系列产品规格书: 封装:0318、0623、093 1145、15502、 阻值范围:0.1Ω~10MΩ 精度:0.1%、0.25%、0.5%、1% 温度系数(TCR):15PPM、25PPM、50PPM、100PPM 功率:1/8W、1/4W、1/2W、1W、2W、 电压范围:工作电压200VDC~500VDC 超载电压400VDC~1000VDC 温度:-55℃~ 155℃ |
这种电阻分固定和可变两种。它的特点是工作稳定,耐热性能好,误差范围小,阻值 可精确到0.001欧,价格较贵,多用于医疗设备,额定功率一般在1瓦以上。 线绕电阻数值精确,从理论上说,除非是做充电器输出电压基准外,一般的充电器都不用线绕电阻。充电器电路为SMPS开关电源电路,高电压端信号产生电路的要求很高,不可能采用线绕电阻,否则会导致自激,而影响震荡频率,从而使输出波动较大,只有低电压端的采样基准电路可能会用线绕电阻。

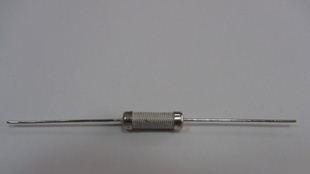

线绕电阻器是用电阻丝绕在绝缘骨架上构成的。电阻丝一般采用具有一定电阻率的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层,也可绕制多层,或采用无感绕法等。
