价 格: | 94.00 | |
品牌: | KNS | |
型号: | C/C 22P J 3KV P=5 SL | |
介质材料: | 独石 | |
应用范围: | 退耦 | |
外形: | 圆片形 | |
功率特性: | 大功率 | |
频率特性: | 高频 | |
调节方式: | 固定 | |
引线类型: | 径向引出线 | |
允许偏差: | ±5(%) | |
等效串联电阻(ESR): | /(mΩ) | |
标称容量: | 21.9-23.1PF(uF) | |
损耗: | 2.5% 1KHZ 1V | |
额定电压: | 3000(V) | |
额定电流: | /(mA) |
中高压型
容量范围:1PF~103PF
电压范围:500V~6KV
超高压型
容量范围:1PF~103PF
电压范围:500V~6KV
工作温度范围:- 30℃~ 85℃
散逸因数: AT 1KHZ 1±0.2VRMS 25℃
耐电压: 1.5倍的定额电压印加1-5秒(充放电流50ma以上)无异常发生
绝缘阻抗:容量值﹤0.02UF:依额定电压±3%印加60±5秒达到10000MΩ以上;
0.02UF﹤容量值﹤0.1UF :依额定电压±3%印加60±5秒达到7500MΩ以上;
Dissipation factor (DF) | Y5U | Y5V | Y5P | Y5U | Y5V | |
≦7.0% | ≦7.0% | ≦5.0% | ≦5.0% | ≦5.0% | ||
Temperature Coefficient | 22% ~ -56% | 22% ~ -82% | ±10% | 22% ~ -56% | 22% ~ -82% | |
Tolerance Code | J=5% K=10% M=20% Z= 80% -20% | |||||
瓷片电容只要针对于高频,高压瓷片电容取决于你使用在什么场合,典型作用可以消除高频干扰。
优点
1.容量损耗随温度频率具高稳定性
2.特殊的串联结构适合于高电压极长期工作可靠性
3.高电流爬升速率并适用于大电流回路无感型结构
特点: 瓷片电容体积小、稳定性高、高频特性好、损耗小、绝缘强度高、结构简单、还可以做成不同温度特性的电容。瓷片电容主要用于电子设备中的高频电路和高频高压电路。低频瓷片电容体积小、容量大的优点,但是稳定性差、损耗角较大,主要用于低频旁路、隔直、以及滤波电路。
瓷片电容是无极性的,但是容量不能做的太大,电容值只能做到0.1uF。瓷片电容的工作温度和电压范围宽,高频特性好,工作频率高,稳定性好,所以多用在高频场合。
由于瓷片电容的等效电感很小,所以高频干扰电流会被小电容短路到地,从而也起到电源高频干扰退偶的作用。
科尼盛电子有限公司
诚信通旺铺:http://www.kenisheng.cn
网址:http://www.dgkys-cap.com
诚信电话:0769-81035570/83698067
下单传真:0769-83861559

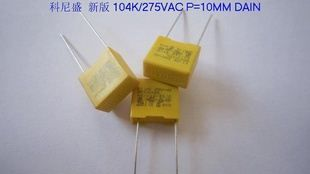

适用:适用于线间旁路,天线耦合,线间跨合,线间跨接,电花消制回路,同时也适用于频率调制滤波,电源供给开关切换等应用。工作温度:-40℃—— 100℃电容公差:K(±10%)FORC≥0.01 M(±20%)FORC≤0.01(P=10MM)工作电压:250VAC FOR UL,CSA. 275VAC FORVDE,SEV,SEMKO,NEMKO,DEMKO,FIMKO,CE,CCEE.损耗因数:0.1%MAX ,AT 1 KHZ AND 25℃绝缘电阻:9000MΩ FOR C≤0.33UF 3000MΩ.UF FOR C>0.33UF
气候类别:40/100/21 额定电压:275VAC 电容容量范围:0.0022-4.7UF 电容量误差: -5% -10% -20% 耐电压:4.3V(5S) 损耗角正切:小于等于0.15%(小于等于1UF)小于等于0.3%(CR大于1UF)(20度,10KHZ) 绝缘电阻:大于等于30000MOHM(CR小于等于0.33UF ) 大于等于10000S CR大于0.33UF 科尼盛为提升国际市场之竞争力,一方面增设多项全新自动化生产设备及测试仪器,从原料烧结、卷绕到成品一贯作业,另一方面并以的技术积极开发新产品,追求与客户最完美的配合。 科尼盛经营理念:以优良品质获取客户信赖;以合理单价赢得客户青睐;以及时交货换来客户满意;以服务缔造良好关系 科尼盛将以优良的产品为您提供优质的服务! 科尼盛不追逐单一的利润,而是追求与客户的双方共羸及承担相应的社会责任!"
