深圳市捷特电子科技有限公司

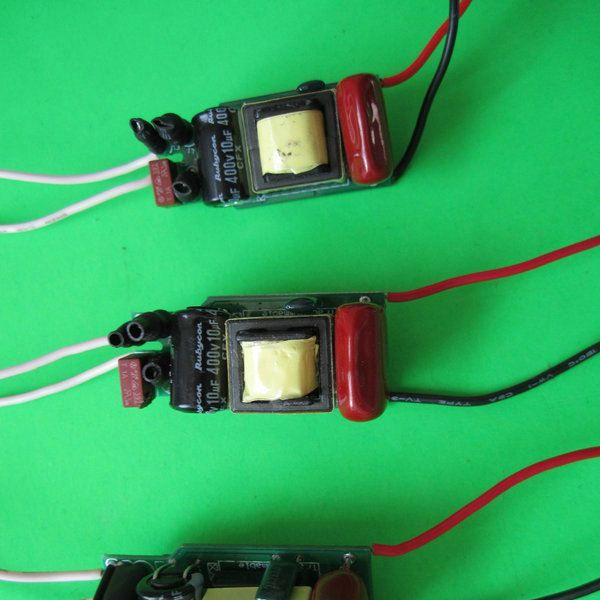

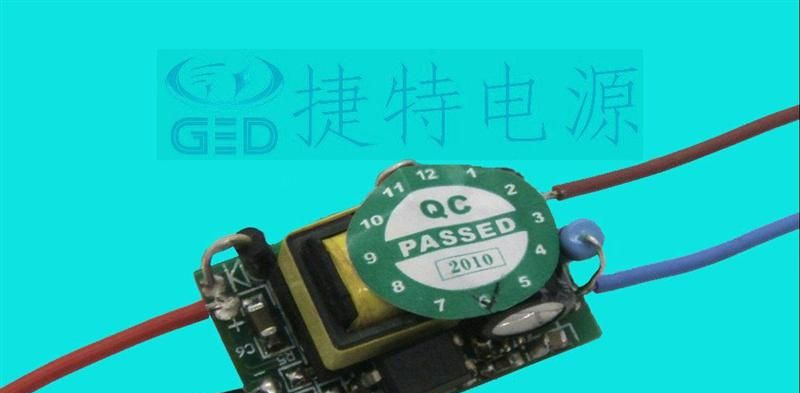

GED-MDQ202A 3X3W-球泡灯内置  9-11V  700MA

此系列产品是我公司专为LED球泡灯开发的一款恒流驱动电源，该驱动电源具有体积小巧、功能完善、品质稳定、性价比高等优点，它解决了之前LED球泡不能将5W LED驱动电源放在E27、GU10灯头的问题。它不仅可以提供3pcs 3W LED灯珠，还可以驱动目前市场上较流行的7pcs 1W LED灯珠串联。多种型号 满足了市场的广泛需求。

详细描述

此系列产品是我公司专为LED球泡灯开发的一款恒流驱动电源，该驱动电源具有体积小巧、功能完善、品质稳定、性价比高等优点，它解决了之前LED 球泡不能将5W LED驱动电源放在E27、GU10 灯头的问题。它不仅可以提供3pcs 3W LED 灯珠，还可以驱动目前市场上较流行的7pcs 1W LED灯珠串联。多种型号满足了市场的广泛需求。

LED球泡灯驱动电源特点（隔离内置式LED球泡灯驱动器）：

输入电压：85～260Vac（47～63Hz）

输出电流：700mA

输出电压：9-11V（在功率设计范围内自动调节）

输出功率：9W

工作效率：≥82%

功率因数：≥0.75

恒流精度：500mA ≤±5%（可根据客户要求调整）

串联方式：3PCS 3W LEDs串联

外形尺寸：长42MMX宽36MM/17MMX高21MM

认    证：本系列产品通过EMC测试和ROHS环保认证。

开路保护：输出端无负载开路时，输入端正常输入，产品不会被损坏。

短路保护：如果输出端出现异常，造成输出正负极短接，本产品会启动短路保护功能，不致因为此异常造成性伤害。

过载保护：本产品恒流设计，负载在设计范围内，输出电流会恒定不变，当输出端负载超出设计范围，本产品进入两种保护状态：

v输出端电压过低，本产品进入频繁启动和关断的保护状态，使用者会看到LED会出现闪烁；

v输出端电压过高，本产品进入恒压保护状态，使用者可以测试得到，此时LED 发光强度会变弱，电流无法达到设计值。

应用描述：

1.采用集成器件设计，低温升，低发热量。

2.高稳定性，驱动器工作稳定，输出电流恒定、无漂移（输出电流谐波含量：符合GB17625.1-2003 和GB 17743-1999 的要求）；

3.高安全性，适合在高湿度，高粉尘，强震动等环境下使用；芯片内部集成过压、过流、过热保护电路；

4.具有输出功率限制功能，避免了对LED 的冲击；

5.长使用寿命设计，正常使用寿命在30000小时以上；

6.当收音机，电吹风机或其它电磁干扰很强的家用电器开机时，不会出现灯光频闪现象和高频噪声。

7.通过相应的高温测试、老化测试、功效测试和短路测试；

8.可根据客户要求订制相关尺寸和功能的驱动模块；

使用指导：

本产品两端各有两条引线，两条红色（双绝缘）引线一端为AC输入端，接电源输入，另一端PCB板上标有“LED ”“LED—“，”LED “为红色引线，输出正端，接LED正极，”LED—“为白色引线，输出负端，接LED负极。

v在使用本电源时，请注意区分输入端和输出端,请正确接线,核对无误后才能通电；

v请先接好DC 输出端的负载,确认无误,再开电源；

v本产品皆为高压回路,使用时请注意安全，并做好防电击措施，安装时必须避免与金属外壳短路。

非正常现象及相应的处理方法：

1．电源在次装置好电气连接后，出现不亮，请切断AC输入端并检查：

vDC输出端有无接触不良；

vDC输出端正负极是否接反；

vAC输入端有无接触不良；排除以上故障后再测试。

2．在装置好电气连接后， LED 灯点亮，但LED 灯出现闪烁，请切断AC 输入端，检查DC 输出端：

v有无过载、超载、轻载；

v电源设计参数与实际使用参数不符。

3．产品在使用过程当中如遇其他疑问或问题，请及时与我司沟通、反馈不良信息，我司将积极协助贵司解决好问题。
