电感的分类：
   按 电感形式 分类：固定电感、可变电感。
   按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
   按 工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
   按 绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。
   按 工作频率 分类：高频线圈、低频线圈。
  按 结构特点 分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。

电感量L
   电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
感抗XL
   电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

 品质因素Q
   品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。采用磁芯线圈，多股粗线圈均可提高线圈的Q值

 标称电流：指线圈允许通过的电流大小，通常用字母A、B、C、D、E分别表示，标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。

 片状电感
   电感量：10NH～1MH
   材料：铁氧体 绕线型 陶瓷叠层
   精度： J=±5% K=±10% M=±20%
   尺寸： 0402 0603 0805 1008 1206 1210 1812 1008=2.5mm*2.0mm 1210=3.2mm*2.5mm

dzsc/18/9141/18914188.jpg

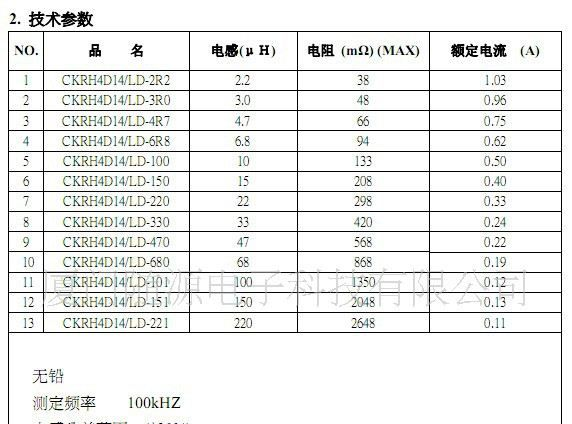

功率电感

    电感量：1NH～20MH
   带屏蔽、不带屏蔽
   尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；

dzsc/18/9141/18914188.jpg

片状磁珠

   种类：CBG（普通型） 阻抗：5Ω～3KΩ
   CBH（大电流） 阻抗：30Ω～120Ω
   CBY（尖峰型） 阻抗：5Ω～2KΩ

 规格：0402/0603/0805/1206/1210/1806（贴片磁珠）
   规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）

dzsc/18/9141/18914188.jpg

色环电感
   电感量：0.1uH～22MH
   尺寸：0204、0307、0410、0512
   豆形电感：0.1uH～22MH
   尺寸：0405、0606、0607、0909、0910
   精度：J=±5% K=±10% M=±20%
   精度：J=±5% K=±10% M=±20%

dzsc/18/9141/18914188.jpg

立式电感

   电感量：0.1uH～3MH
   规格：PK0455/PK0608/PK0810/PK0912
轴向滤波电感
   规格：LGC0410/LGC0513/LGC0616/LGC1019
   电感量：0.1uH-10mH。
   额定电流：65mA~10A。
   Q值高，价位一般较低，自谐振频率高。

磁环电感
   规格：TC3026/TC3726/TC4426/TC5026
   尺寸（单位mm）：3.25~15.88

空气芯电感
   空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。但在一些体积较少的产品中，采用很重很大的空气芯电感不太现实，不但增加成本，而且限制了产品的体积。为了提高电感值而保持较轻的重量，我们可以在空气芯电感中插入磁心、铁心，提高电感的自感能力，借此提高电感值。目前，在计算机中，绝大部分是磁心电感。

    产品应用于汽车电子、电视机、DVD/VCD、电话机、电子玩具、移动通信设备、灯饰、医疗仪器、计算机产品和外围设备、网络xDSL滤波器、调制解调器、全球定位系统、AC-DC/DC-DC变换器、升/降变换器、放大器、视听设备、音频设备、噪声滤波器、电源、分析器、显示器、开关稳压器、SCR和TRIAC控制电路、自动化系统、EMI/RFI扼制滤波器、扬声器伺服网络、输入滤波器、语音处理器、SMPS和开关交流适配器、功放等。
