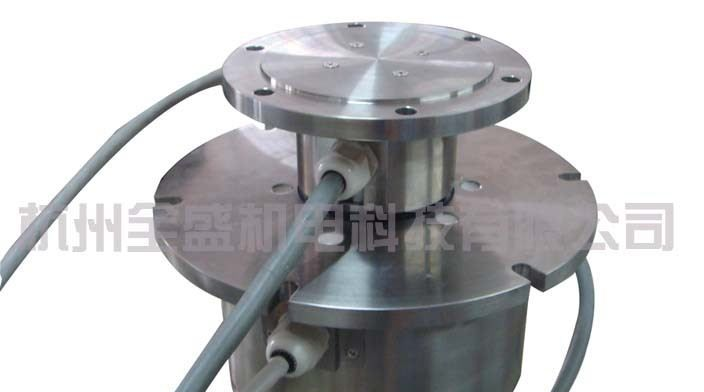

供应精密导电滑环SMA高频旋转接头杭州全盛机电
| 价 格： | 888.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 全盛机电 | |
| 型号/规格： | SRC012-SMA | |
| 应用范围： | 模拟高频电子系统 | |
| 种类： | 转接头 | |
| 接口类型： | 其他 | |
| 形状： | 圆形 | |
| 接触件材质： | 1 | |
| 绝缘体材质： | 1 | |
| 芯数： | 1 | |
| 针数： | 1 | |
| 线长： | 1（mm） |
特点 Features
■ 体积小 Small in size
■ 频率高 High frequency
■ 重量轻 Lingth in weight
■ 衰减少 Low attenuation
■ 插损小Low insertion loss
可选项 Optionals
■ 连接电缆 Free lead connection
■ 法兰尺寸 Flange dimension
典型应用 Typical Applications
■ 模拟高频电子系统，如：雷达、天线、视频等信号的传输
Analogue high frequency electronic system like radar, antenna etc.
技术指标 Technology data
参数 Specification | 数值 Values |
频率范围Frequency range(GHz) | DC-6 |
DC-12.4 | |
电压驻波比VSWR Max | 1.3 |
驻波比动态变化值VSWR WOWrees | 0.05 |
插入损耗Insertion loss dB(Max) | 0.2 |
插入损耗动态变化值 Insertion loss -wow dB(Max) | 0.05 |
峰动力Peak power (kW) | 2 |
平均Average power（W@1.0GHz） | 50 |
工作速度 Operating Speed(rpm) | 200 |
接头形式Connectors Type | SMA |
