LZZB-35，LZZB-35Q高压电流互感器
| 价 格： | 面议 | |
| 型号/规格： | LZZB-35，LZZB-35Q | |
| 绕线形式： | 多层平绕式 | |
| 品牌/商标： | 国产 | |
| 种类： | 电流互感器 | |
| 应用范围： | 保护 |
一、概述
本型电流互感器为环氧树脂浇注绝缘，半封闭结构的户内型产品，供额定电压35kV及以下额定频率50Hz的交流电力系统中作电流测量及继电保护用。
型号说明：
L Z Z B — 35
额定电压(kV)
有保护级
浇注绝缘
支柱式
电流互感器
二、结构简介
本型电流互感器为加强绝缘型产品，耐污秽及潮湿，可用于表面凝露环境、热带及高原地区。电流互感器一次绕组和二次绕组用环氧树脂浇注绝缘，铁芯外露。安装支架处设有接地螺栓，支架两端有吊环供吊装用。
三、技术数据
1、 额定一次电流：20~1000A；
2、 额定二次电流：5A；
3、 级次组合：0.2S/0.5、 0.2/0.5、 0.2S/10P、 0.2/10P、0.5S/10P、0.5/10P、 10/10P、0.2S/5P、0.2/5P、0.5S/5P、0.5/5P、5P/5P；
4、额定绝缘水平：40.5/95/185kV；
5、仪表保安系数FS≤10；
6、型互感器的级次组合及相应的额定输出、额定动、热稳定电流见表：
| 额定电流比(A) | 准确级及额定输出(VA)COSΦ=0.8 | 额定短时热电流(kA) | 额定动稳定电流(kA) | |||||
| 0.2S | 0.2 | 0.5S | 0.5 | 0.5/10P | 10P10 | |||
| 20/5 | 20 | 30 | 30 | 50 | 50 | 50 | 1.3 | 4.2 |
| 30/5 | 2 | 6.4 | ||||||
| 40/5 | 2.6 | 8.5 | ||||||
| 50/5 | 3.3 | 10.6 | ||||||
| 75/5 | 4.9 | 15.9 | ||||||
| 100/5 | 6.5 | 21.2 | ||||||
| 150/5 | 9.8 | 31.8 | ||||||
| 200/5 | 13 | 42.4 | ||||||
| 300/5 | 19.5 | 63.6 | ||||||
| 400/5 | 26 | 84.8 | ||||||
| 600/5 | 39 | 84.6 | ||||||
| 800/5 | 52 | 112.8 | ||||||
| 1000/5 | 65 | 141 | ||||||
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 章鹏宇
- 电话：21-61374171
- 传真：21-61374171
- 手机：
- QQ ：
LJZ-Φ110，LJZ-Φ120，LJZ-Φ150零序电流互感器
信息内容：【详细说明】dzsc/18/9142/18914287.jpg
FDGE9/12/√3-2.5-1,FDGE9/12/√3-3.4-1全封闭干式放电线圈

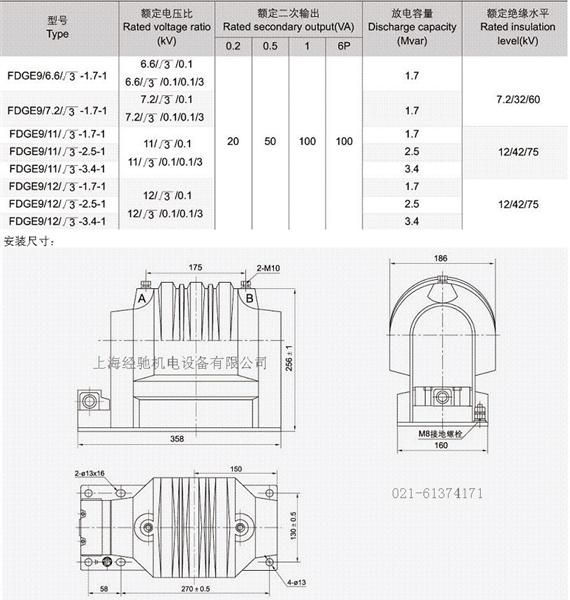

信息内容：FDGE9/12/√3-2.5-1,FDGE9/12/√3-3.4-1全封闭干式放电线圈概述: 本型放电线圈为环氧树脂真空浇注单相户内半封闭型产品，其适用于额定频率50Hz、额定电压10kV及以下的电力系统中。与高压并联电容器组并联连接，当电容器级与系统断开后，要在5s内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。技术参数:(1)产品执行标准：DL/T653-1998《电压并联电容器用放电线圈订货技术条件》；(2)负荷功率因数：COS=Φ0.8(滞后)；(3)表面爬电距离：大于300mm；(4)其它技术参数见下表：dzsc/18/9146/18914678.jpg
