供应ZZYP自力式压力调节阀
| 价 格： | 1000.00 | |
| 型号/规格： | ZZYP | |
| 品牌/商标： | 乾仪 |
ZZYP自力式压力调节阀产品型号
| 类别 | 型号 | 类别 | 型号 |
| 单座压闭型 | ZZYP-16～64B | 单座压闭型 | ZZYP-16～64K |
| 双座压闭型 | ZZYN-16～64B | 双座压闭型 | ZZYN-16～64K |
| 套筒压闭型 | ZZYM-16～64B | 套筒压闭型 | ZZYM-16～64K |
注：1.压闭型用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
2.压开型用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。
ZZYP自力式压力调节阀主要技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 阀座直径DN（mm） | 10 | 12 | 15 | 20 | ||||||||||
| 额定流量系数Kv | 1.8 | 2.4 | 4.4 | 4 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 允许压差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||||
| 公称压力（MPa） | 1.6 4.0 6.4 | |||||||||||||
| 固有流量特性 | 快开 | |||||||||||||
|
保证调压阀正常工作 的最小压差P（MPa） |
0.05 | |||||||||||||
|
压力分段范围 （KPa） |
15～50 40～80 60～100 80～140 120～80 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000 |
|||||||||||||
| 工作温度℃ | 液体≤140;气体≤80；配冷凝器和散热片≤350 | |||||||||||||
| 适合介质 | 气体、蒸汽、低粘度液体 | |||||||||||||
| 法兰尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） |
|||||||||||||
| 结构长度 | 按GB12221-89标准 | |||||||||||||
| 可配附件 | 冷凝器（用于介质为蒸汽的场合）、散热片等。 | |||||||||||||
| 执行机构信号接口 | 内螺纹M16×1.5 | |||||||||||||
ZZYP自力式压力调节阀主要性能指标注
| 控制精度％ | ±8 | |||||||||||
|
允许泄 漏量 |
硬密封（L/H） | 单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量 | ||||||||||
| 软密封（ml/min） | DN(mm) | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
ZZYP自力式压力调节阀外形尺寸及重量
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| B | 233 | 332 | 373 | 522 | 673 | 980 | 1200 | ||||||
| H |
压 力 调 节 范 围 MPa |
15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | |||
| 120～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | |||||
| 280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | |||||
| 480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | ||||||
| 600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
| 1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
| A |
压 力 调 节 范 围 MPa |
15～140 | φ282 | φ308 | |||||||||
| 120～300 | φ232 | ||||||||||||
| 280～1000 | φ196 | φ196 | φ282 | ||||||||||
| 600～2500 | φ85 | φ96 | |||||||||||
| 大约重量（Kg） | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | ||||
| 导压管接口螺纹 | M16×15 | ||||||||||||
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 罗秋云
- 电话：021-59100297
- 传真：021-59100197
- 手机：18917550197
- QQ ：
供应ZDLM/ZDLN电子式套筒调节阀
信息内容：『V230系列自力式压力调节阀』 『ZDLQ X电子式三通调节阀』 『ZDLP电子式单座调节阀』 『ZDLN电子式电动双座调节阀』 『ZDLM ZDLN电子式套筒调节阀』 『ZAZPE电动单座调节阀』 『ZAZ(P,N,M)型电动调节阀』 『BHTS( HTSJ)保温夹套单座调节阀』 『VB2000内螺纹电动调节阀』 『ZDLT电动隔膜调节阀』 『TS40H大连式自锁手动调节阀』 『T940H T941H电动大连式调节阀』 『HSC套筒单座调节阀』 『HLS小口径单座调节阀』 『HAV文丘里角型调节阀』 『CV3000-HCN低噪声笼式调节阀』 『cv3000-HCB笼式双座调节阀』 『VB-3000VB7000系列法兰阀调节阀』 『ZMAQ气动薄膜切断阀』 『ZZYP自力式压力调节阀』 『ZZWP自力式温度调节阀』 『ZZHP型指挥器操作型自力式压力调节阀』 『ZZHP型指挥器操作型自力式压力调节阀』 『ZXPD气动薄膜低温角形调节阀』 『ZSPQ气动活塞切断阀』 『ZRLM型电动调节阀』 『ZDLQ电子式电动三通合流调节阀』 『ZMAS ZMBS气动薄膜角形单座调节阀』 『ZDLS型电动角形单座调节阀』 『ZMAQ X气动三通合通调节阀』 『ZJHPF系列精小型气动薄膜单座衬氟调节阀』 『ZJHP、ZJHM气动单座调节阀』 『ZJHN气动薄膜双座调节阀』 『ZJHM氧气专用调节阀』 『ZJHM气动套筒调节阀』...

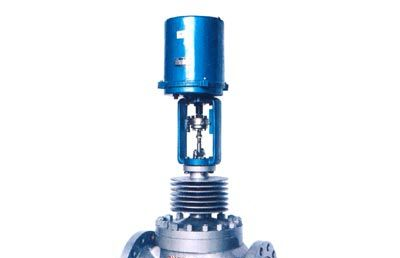

供应ZDLP电子式单座调节阀
