　　M8/M12连接器概述　　

      M8/M12连接器如今被推荐于几乎所有的现场总线规格，并且根据IEC 61076-2-101/104 标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。这个标准中的校正1记述用于工业以太网应用的D编码的4针型连接器具有较高的保护级别。

　　EIA/TIA标准
　　根据EIA/TIA标准，M8/M12连接器与第5类模块插座（RJ45）的传输技术条件相应。使用D编码可防止其与A编码（用于传感器和制动器接线）及B编码（用于一些现场总线）的错误接合。
　　M8/M12连接器在这之前并没有可用于印制电路板的类型，直至2005年表面贴端接的圆形M8/M12连接器诞生。表面贴端接有助于现场设备的微型化。坚固的引脚使其能够通过成批包装以及相应使用振动碗的进料过程。另一个包装方式则为卷带包装。于达到成本效应与客定的自动化解决方案。

     【连接器造型的基本原则】
　　●载流量
　　在选择走电源信号的连接器时候对于连接器的载流量比较关注，要采用降频设计，同时注意引脚之间的绝缘耐压。
　　●结构尺寸
　　连接器的外形尺寸是非常重要的，在产品中连接都有一定的空间限制，尤其是单板上连接器，不能与其他部件干涉。根据使用空间、安装部位选择合适的安装方式（安装有前安装和后安装，安装固定方式有铆钉、螺钉、卡圈或连接器本身卡销快速锁定等）和外形（直式、弯式、T型、圆形、方形）；
　　●阻抗匹配
　　有些信号有阻抗要求，尤其是射频信号、对阻抗匹配要求更为严格，阻抗不匹配时候会引起信号反射，从而影响信号传输。一般信号传输对连接器的阻抗没有特殊要求。
　　●屏蔽
　　随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽的效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。
　　●防误插
　　防误插有两方面：一方面是连接器本身，连接器本身旋转180度，错位错误连接导致信号错误连接，此时需要注意尽可能选择防误插连接器，或者通过调整连接器相对位置关系使装配化；另一方面，出于减少物料种类考虑，几种信号都采用相同连接器，此时就可能出现将A插头插到B插座上去，此时就需要注意，如果出现这样情况时会引起严重后果（非简单告警，带有破坏性）的时候，必须将A、B接口选择为不同类型的插座。
　　●可靠性
　　连接器用来连接信号，因此连接部位要可靠（例如面接触要优于点接触，针孔式要优于片簧式等）。
　　●通用性
　　在连接器的选择过程中要尽可能选择通用的物料，尤其同系列产品之间，连接器的选择具有很强的通用性，减少物料种类，增加数量降低成本，同时降低供货风险。
　　●使用环境
　　连接器使用与室外、室内、高温、高湿、盐雾、霉菌、寒冷等环境时候，对连接器都有特殊要求。
　　●锁定功能
　　为了防止连接器配合时候出现脱落，保障良好接触，需要连接器具有锁定功能。
　　●成本
　　成本也是选型过程中比较重要的因素，随着市场竞争的日益激烈，使用的选择连接器，连接器的自身成本以及加工成本需要综合考虑。
　　●供货情况
　　连接器的供货会受到多方面因素影响，通用的连接器就要比不通用的连接器供货情况好，国内生产的要比国外生产的供货情况好等。
　　●插拔频率
　　连接器的插拔都有一定的寿命，插拔次数达到极限之后，连接器的性能就会下降，有些信号接口需要经常插拔时选择连接器的时候就要多注意连接器的插拔次数。
　　●带电情况
　　根据带电与否，选择针型或孔型的连接器。
　　●综合考虑
　　在选择连接器的过程中，各种因素之间不是独立，经常会相互作用，因此我们在连接器造型过程中要综合考虑，选择最合适的连接器，选择的好坏在不同阶段将不同程度影响产品。


dzsc/18/9126/18912610.jpg

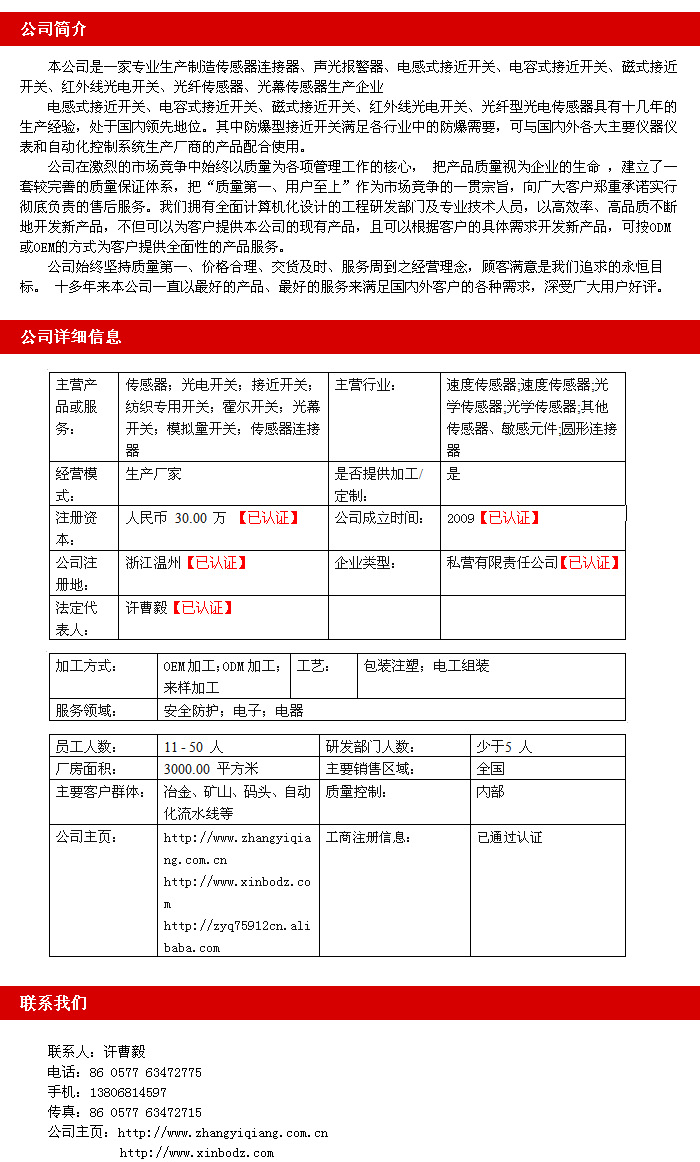

洞头县新博电子有限公司是电子产品连接线、传感器、开关、等等、传感器等产品生产加工的公司，拥有完整、科学的质量管理体系。洞头县新博电子有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。本公司是一家生产制造传感器连接器、声光报警器、电感式接近开关、电容式接近开关、磁式接近开关、红外线光电开关、光纤传感器、光幕传感器生产企业 电感式接近开关、电容式接近开关、磁式接近开关、红外线光电开关、光纤型光电传感器具有十几年的生产经验，处于国内地位。其中防爆型接近开关满足各行业中的防爆需要，可与国内外各大主要仪器仪表和自动化控制系统生产厂商的产品配合使用。 公司在激烈的市场竞争中始终以质量为各项管理工作的核心， 把产品质量视为企业的生命 ，建立了一套较完善的质量保证体系，把“质量、用户至上”作为市场竞争的一贯宗旨，向广大客户郑重承诺实行彻底负责的售后服务。我们拥有全面计算机化设计的工程研发部门及技术人员，以高效率、高品质不断地开发新产品，不但可以为客户提供本公司的现有产品，且可以根据客户的具体需求开发新产品，可按ODM或OEM的方式为客户提供全面性的产品服务 公司始终坚持质量、价格合理、交货及时、服务周到之经营理念，顾客满意是我们追求的永恒目标。 十多年来本公司一直以的产品、的服务来满足国内外客户的各种需求，深受广大用户好评。
