生产供应 XCE22F12Z1P1/K1P1圆形12芯焊接汽车线束接插件
| 价 格： | 203.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 航恒 | |
| 型号： | XCE22F12Z1P1/K1P1 | |
| 应用范围： | 电连接器，军用航空插头 | |
| 种类： | 端子(terminal) | |
| 接口类型： | 螺旋卡扣式 | |
| 支持卡数： | 二合一 | |
| 读卡类型： | mini SD | |
| 形状： | 圆形 | |
| 制作工艺： | 机械加工外壳，热固性绝缘体 | |
| 特性： | 高可靠，防误插，快速连接 | |
| 工作频率： | 低频 | |
| 接触件材质： | 铜合金双曲面线簧孔表面镀金 | |
| 绝缘体材质： | 热固性工程塑料 | |
| 芯数： | 12芯 | |
| 针数： | 12芯 | |
| 线长： | 焊接1（mm） |
汽车线束接插件—展示
dzsc/18/9069/18906969.jpg
dzsc/18/9069/18906969.jpg
dzsc/18/9069/18906969.jpg
温馨提示:
产品图片、价格及相关信息仅供参考，详情请旺旺或来电咨询 ！
产品详情：
范例：XCE14F3Z1P1/K1P1
注解：XCE表示此系列为XCE线簧式焊接电连接器。
14表示此连接器外壳号是14号，安装插座的开孔尺寸也就是14mm左右，另外还有18号、22号、24号27号、30号、33号、36号，数值越大也就意味着插座的外壳安装尺寸越大。
F表示插座形式是方法兰式的插座，此处还可以是(T:插头、
S:双头密封插座、) 。
3表示接触件的数量，也就是通俗讲的航空插头的芯数或针数，具体的组合请参考以下资料中的（XCE系列接点排列图）。
Z1表示镀金的插针，此处还可以是（K1镀金的插孔）详细请参考以下资料中的（XCE系列型号代号及意义）。
P1表示尾部的结构形式和航空插头的表面处理颜色，此处还可以有很多代号，详细请参考以下资料中的（XCE系列型号代号及意义）。
综合上面的注解，范例中斜线前部分的含义就是：XCE系列外壳号为14的方法兰插座内装3根镀金插针，插座的尾部无螺纹且航空插头的表面处理为化学镀镍。
综合上面的注解，范例中斜线后部分的含义就是：XCE系列外壳号为14的插头内装3根镀金插孔，插头的尾部有螺纹选配附件且航空插头的表面处理为化学镀镍 。dzsc/18/9069/18906969.jpg
dzsc/18/9069/18906969.jpg
dzsc/18/9069/18906969.jpg
dzsc/18/9069/18906969.jpg
- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶小军
- 电话：
- 传真：
- 手机：
- QQ ：
【各种规格】长期优惠供应Y50DX-2004TK2/ZJ10电连接器及电连接器

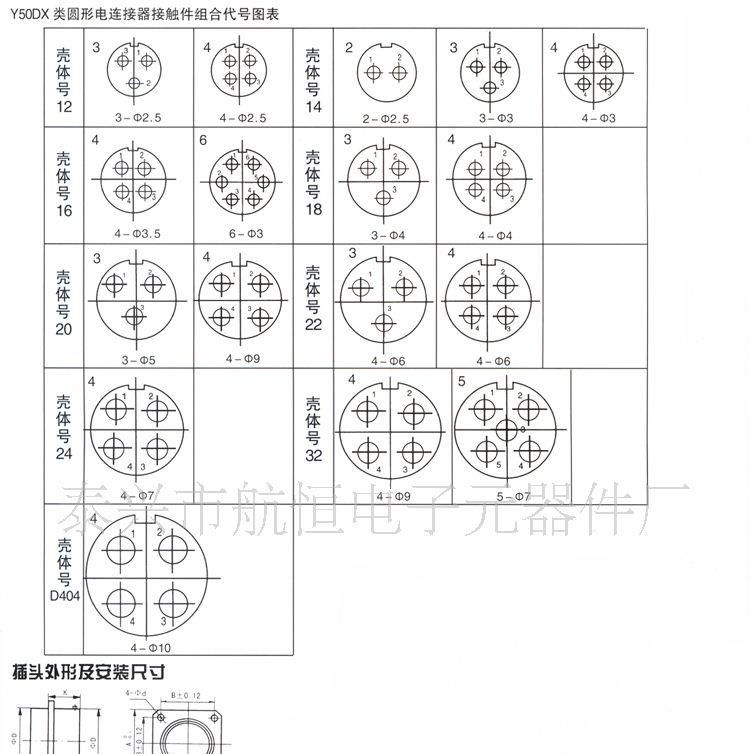

信息内容：【各种规格】长期优惠供应Y50DX-2004TK2/ZJ10电连接器 及电连接器 dzsc/18/9102/18910247.jpgdzsc/18/9102/18910247.jpgdzsc/18/9102/18910247.jpg Y50DX-20系列详细型号：Y50DX-2003TK2/ZJ10 3芯*5mm 额定电流75A电压500VY50DX-2004TK2/ZJ10 4芯*9mm 额定电流150A电压500V备注：Y50DX:表示Y50型电源系列圆形电连接器。20 :表示铝合金外壳号。03 :表示接触件数量即芯数TK2 :表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择，含义请参考下图的电缆安装示意图。ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择，含义请参考下图的插座外形及安装尺寸。注：以上产品一共有四种颜色可供选择，请在订货时注明。（黑色、军绿色、银白色、银白色亚光） 产品图片只是插头和插座，插头尾部夹线部位一共有6种形式，未能一一拍照，具体请参考以下的电缆安装示意图或请来电咨询。dzsc/18/9102/18910247.jpgdzsc/18/9102/18910247.jpgdzsc/18/9102/18910247.jpg
长期优惠供应Y2M-32航空插头

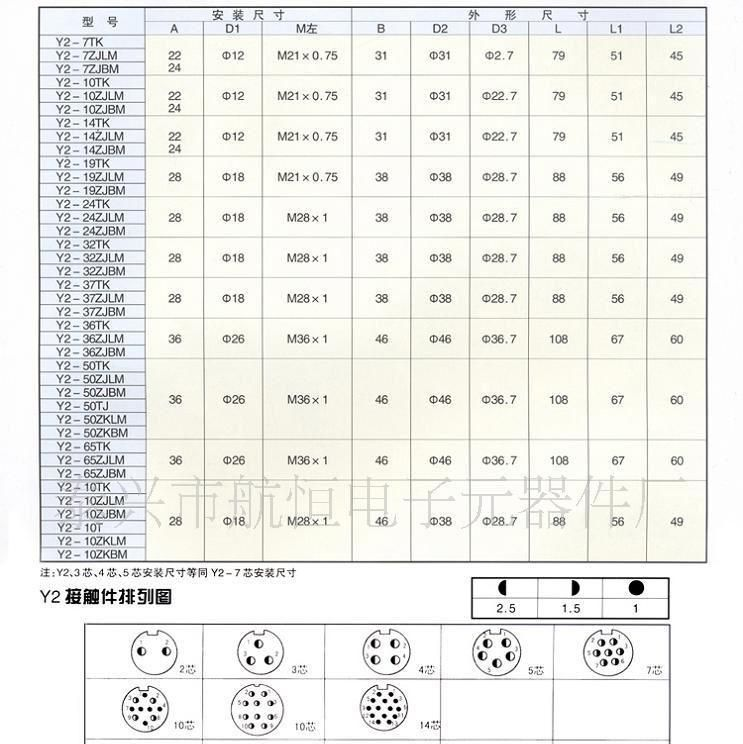

信息内容：【款式多样】各军用插头及电连接器，安全可靠，快速连接 dzsc/18/9102/18910292.jpg Y2M-32TK/ZJB(L)Y2M:民用Y2系列民用圆形电连接器。32：接触件数量（通常讲的单个航空插头所包含的针数）T:插头K:插孔Z:插座J:插针当TK组合时代表：插头装插孔（俗称正装的插头）与之配套的必须是ZJ当TJ组合时代表：插头装插针（俗称反装的插头）与之配套的必须是ZK当ZJ组合时代表：插座装插针（俗称正装的插座）与之配套的必须是TK当ZK组合时代表：插座装插孔（俗称反装的插座）与之配套的必须是TJB:方法兰盘式插座L:电缆式插座以上产品共有军绿和黑色两种，除特殊要求一般为军绿色。dzsc/18/9102/18910292.jpgdzsc/18/9102/18910292.jpgdzsc/18/9102/18910292.jpg
