LED恒流驱动板
| 价 格： | 1.00 | |
| 型号/规格： | AM-LD006B02-N1 | |
| 显示颜色： | 双色 | |
| 品牌/商标： | 天利 | |
| 种类： | LED驱动器 | |
| 显示方式： | 静态显示 | |
| 亮度： | 普通 | |
| 加工定制： | 否 |
1 总则
此份规格书定义了AM-LD006B02-N1恒流电源的主要参数。
2 电气特性
2.1 输入特性
2.1.1 输入电压
额定工作电压为220Vac，工作范围为176~264Vac；
在本规格书2.2.2所述的各种负载条件下可以正常启动并工作。
2.1.2 输入电压频率
额定输入电压频率为50Hz，偏差范围为47~63Hz。
2.1.3 输入电流
额定输入电流为0.03A，输入电流＜0.035A（2.1.1所述工作电压，2.2.2
所述负载）。
2.1.4 冲击电流
开机瞬间电流小于10A（额定输入电压，2.2.2所述负载）。
2.1.5 功率因数
——（额定输入电压，2.2.2所述负载）。
2.1.6 THD
——（额定输入电压，2.2.2所述负载）。
2.1.7 效率
效率≥86%（额定输入电压，2.2.2所述负载）。
2.1.8 保护功能
本电源具有过压保护、开路保护和过温保护等功能，当电源模块的任何元件失效
时，将不会产生：惊人的响声、火焰、浓烟、漏电等现象。
2.2 输出特性
2.2.1 输出电流
额定输出电流为60mA，偏差范围为55~65mA。
2.2.2 输出电压
输出电压范围为50~100V，根据负载的不同而变化。
2.2.3 输出功率
输出功率为6.5W（65mA@100V）
2.2.4 动态负载
(步进负载) 下述的动态负载将加在工程机电源的输出端：频率范围 1HZ-5KHZ ，
波形为1A/US 上升和下降斜率的方波，负载变化率为电流典型值到满载。输出电
压动态响应恢复时间将不超过200US,动态响应过冲不超过输出电压范围的±5％
。
2.2.5 调整率
2.1.1和2.1.2所述输入条件以及2.2.2部分所述输出电压条件下，输出电流将符合
2.2.1所规定的偏差范围。
2.2.6 纹波和噪声
在2.1.1和2.1.2所述输入条件以及2.2.2部分所述输出电压条件下，输出纹波和噪
声≤5%*输出电压值（测量时使用电阻负载（非电子的），在输出端并接0.1μF陶
瓷电容和47μF高频电解电容各一个，示波器带宽为20MHZ）。
2.2.7 过冲
在2.1.1和2.1.2所述输入条件以及2.2.2部分所述输出电压条件下，开机和关机瞬
间，输出电流过冲不超过额定输出电流值的10%。
2.2.8 开机延时
在2.1.1和2.1.2所述输入条件以及2.2.2部分所述输出电流条件下，开机延时≤
2000ms。
3 工作环境要求
3.1 温度
工作环境温度范围为0~40℃；
存储环境温度范围为-20~75℃（在25℃下放置2h后可以正常工作）。
3.2 散热
空气对流散热，或者辅助传到散热。
3.3 湿度
90%RH max
3.4 海拔高度
不适用。
4 引用标准
4.1 安全标准
GB19510.1-2009
4.2 产品外观标准
IPC-A-610E
5 机械特性
5.1 外形尺寸
长度：20mm
宽度：15mm
高度：15mm
5.2 PCB材质/长度*宽度*板厚/铜箔厚度/层数/
FR-4/20mm*15mm*1.0mm/1oz/双面
6 寿命
连续使用时间≥20000h（环境温度为25℃）。
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈伟雄
- 电话：0512-53180568
- 传真：0512-53180568
- 手机：
- QQ ：
供应触发二极管 DB3 国产
信息内容：dzsc/18/9991/18999185.jpgdzsc/18/9991/18999185.jpgdzsc/18/9991/18999185.jpg我公司是生产整流二极管，快恢复，高效率，肖特基，高压，M7，LED驱动芯片，桥堆系列半导体二极管，是和节能灯,整流器，LED等电子公司配套的优质供应商，同时生产传统型电阻，绕线保险丝电阻器，水泥电阻贴片电阻等系列电阻器。 时至今日.我们还年轻,但我们提供的高品质产品和优质服务足以与老一辈的同类产品生产厂商媲美.现今,我们已拥有200多名具有高素质,丰富工作经验之员工,他们正向全球客户提供着一流的服务. 我们年生产总量二极管30亿只以上.电阻100亿以上， 产品质量持续改进,已于2006年2月通过ISO9000认证,于次年升级为QS-9000/ISO9001,于2006年通过SGS环保认证和UL认证.持续改善品质的最终目标为:零缺陷!

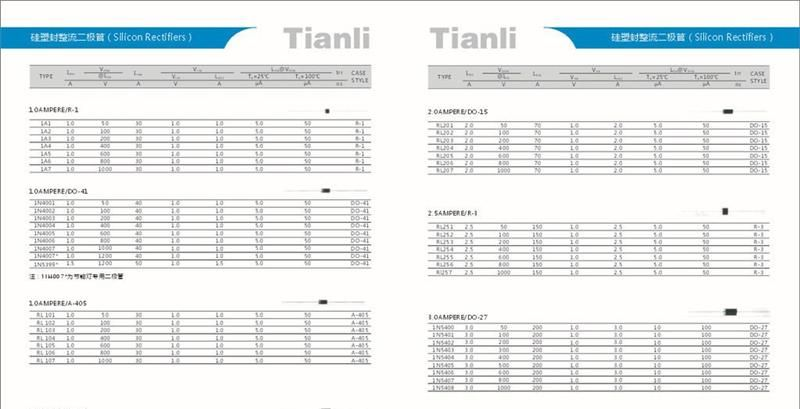

节能灯专用,自动插件26编带 供应 整流二极管1A7等
