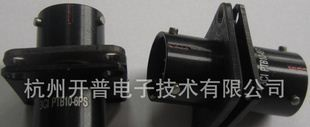

供应防雨电连接器YD55电缆连接器
| 价 格： | 130.00 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | kp | |
| 型号/规格： | YD55-53 | |
| 应用范围： | 电缆 | |
| 种类： | 板对线 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 多合一 | |
| 读卡类型： | XD | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防潮 | |
| 工作频率： | 高频 | |
| 接触件材质： | 铜合金镀银 | |
| 绝缘体材质： | 塑料 | |
| 芯数： | 53 | |
| 针数： | 53 |
YD系列圆形电连接器(航空插头座)适用于各种机电设备,仪器仪表,特别是机床的动力线路和控制线路中的电气连接。产品符合GB5226——85《机床电气设备通用技术条件》对插头、插座的规定要求,采用螺纹连接方式，接触可靠，防震动，接触电阻小，接触件型谱多。插座分普通非密封和密封型两种类型。产品防护等级为IP54。YD型通用型圆形电连接器是老式P型产品的良好更新换代产品。
△ 结构特点
1. 连接器插座的安装尺寸与P型插头座完全相同,同等外壳接触件型谱更多。
2. 更安全：连接器有保护接地极。连接时，保护接地极先接通，而后载流极接通。分离时，载流极先断开，而后，保护接地才断开。
3. 连接器能防溅水，即防护等级达IP54。
4. 连接器的插头和插座均有防护盖，使插头插座分离后，能防止灰尘和液体侵入。
5. 连接器的金属外壳和接地保护极连通。
6. 连接器插头及对接座外壳有可固定金属软管和固定圆形电缆两种安装结构。
型号命名
YD 55 J 53 ZM P
1 2 3 4 5 6
1.主称代号： YD型圆形电连接器(航空插头座)
2.壳体号: 55
3.接触件类型: J:插针，K:插孔
4.接触件数量: 53: 53芯
5.电连接器类型：T:插头,Z:非密封插座,ZM:密封插座
6.尾附：P:直式固定金属软管;Q:直式固定电缆;R:弯式固定金属软管;S:弯式固定电缆;F:带压环,防水压紧式.
技术参数
环境温度 | 相对湿度 | 工作大气压 | 振动 | 碰撞 | 机械寿命 |
-45℃~ 85℃ | 在40 2℃达93% | 100KPa~2 KPa | 10~500Hz,100m/s² | 40-80次/分400m/s² | 500 次 |
密封式插头座工作环境温度-45℃~ 60℃
工作环境 | 耐电压 | 绝缘电阻 |
正常 | 2000V | ≥2000MΩ |
接触件直径 | 电流 | 电压(大气压) | 接触电阻 | |||
100Kpa | 8.5KPa | 4.4KPa | 2KPa | |||
Ø1.5mm | 10A | 450V | 250V | 175V | 150V | ≤2.5mΩ |
Ø2.5mm | 25A | ≤1mΩ | ||||
Ø3.5mm | 50A | ≤0.5mΩ | ||||
Ø5.5mm | 100A | ≤0.3mΩ | ||||
产品外壳结合处总接触电阻 | ≤2 mΩ | |||||
YD系列产品的接触件额定电流按下表的规定下降率计算
接触件数量 | 1-3 | 4-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51以上 |
下降率% | 0 | 10 | 20 | 30 | 40 | 50 | 60 |
