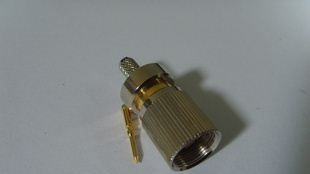

供应SSMC-JWE射频连接器
| 价 格： | 0.01 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | SSMC-JWE | |
| 应用范围： | PCB | |
| 种类： | 射频同轴(RF) | |
| 接口类型： | HDMI | |
| 接触件材质： | 黄铜 | |
| 绝缘体材质： | 铁氟龙 |
SSMC系列产品是一种微小型螺纹连接式连接器，它具有体积小、重量轻、连接可靠等特点，适用在小型化的仪器设备中连接射频同轴电缆。
The SSMC series products are a kind of a little small-scale whorl joining, the characteristic such as being reliable that it is small, light, joins , Join the coaxial cable of the radio frequency suitably in the instrument and equipment of miniaturization.
界面尺寸 INTERFACE MATING DIMENSIONS
主要技术特性 TECHNICAL CHARACTERISTICS
温度范围 Temp.range -55～ 155°C
振 动 Vibration 98m/s2 (加速度10g) 10～500Hz
特性阻抗 Impedance 50Ω
频率范围 Frequency Range DC～6GHz
工作电压 Working Voltage 250V max (有效值)
耐 压 Withstand Voltage 500V rms (海平面有效值)
接触电阻 Contact resistance
内导体之间 Center Contact ≤ 5 mΩ
外导体之间 Outer Contact ≤ 2.5 mΩ
绝缘电阻 Insulation resistance ≥ 1000 MΩ
电压驻波比 VSWR 直式 Straight DC～1GHz ≤ 1.15; 1～3GHz ≤ 1.25
弯式 Right angle DC～1GHz ≤ 1.20; 1～3GHz ≤ 1.35
耐用性 Durability(mating) ≥500次（cycles）
材料与涂覆 MATERIAL & PLATING
壳体 shell 黄铜 brass 镀硬金 gold plated
插针 contact pin 锡青铜 tin brass 镀硬金 gold plated
插孔 socket 铍青铜 beryllium 镀硬金 gold plated
绝缘体 insulator 聚四氟乙烯 PTFE
压接套 crimp ferrule 铜合金 copper alloy 镀硬金 gold plated
o型密封件o-ring sealing 硅橡胶 6146 silastic
适用技术标准 APPLICABLE STANDARD
MIL-C-39012;
CECC 22180;
IEC 60169-20.
