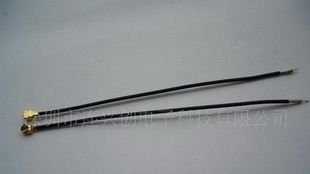

产品名称：I-PEX MHF-A20429-001E-

连接器型号：20428-001R

对应板端连接器：20429-001E-

组合高度：1.45mm

连接线型号以及规格：OD1.13 Coaxial Cable

内导体Inner conductor：7×0.08±0.008mm，Silver Plated Copper

绝缘体Dielectric：0.695±0.05mm，FEP

编织层Braid conductor：16×4/0.05±0.008mm，Tinned Copper

护套Jacket:1.13±0.08mm，FEP

线材阻抗Impedance(ohm):50±2.0

线材工作电压Working voltage (KVMS):1.0

工作温度范围Operating Temperature(℃):-55 to 200

衰减(典型值) Attenuation(Typical) (dB/m):

  1 GHz, 2.2

  2 GHz, 3.1

  3 GHz, 3.9

  4 GHz, 4.5

  5 GHz, 5.0

  6 GHz, 5.5

线材颜色有:浅灰,深灰,黑色,白色

驻波比VSWR:1.30 MAX,1GHz-3GHz

            1.50 MAX,4GHz-6GHz

特性阻抗Characteristic Impedance：50±2Ω

接触阻抗Contact Resistance：中心导体20mΩ

                            外部导体10mΩ

绝缘电阻Insulation Resistance:500MΩ MIN

耐电压Dielectric Withstanding Voltage:AC 200V rms

插拔力Unmating Force:最初5N Min

                      30次以后3N Min

拉力Crimp Strength: 10N Min

Product:I-PEX MHF4 20448-011R-081 Coaxial Cable

Plug P/N:20448-011R-081

Applicable Cable:OD0.81mm Coaxial Cable

Cable Color:Gray,Black,White

Cable Brand:Japan Sumitomo

 Key Features:

1. Receptacle P/N:20449-001E

2. Mating Height:1.20mm MAX

3. Applicable Technology :IEEE802.11 a/b/g/n, UWB, WiMAX, iBurst, Zigbee, Bluetooth Wireless and MIMO

Specifications:

1. Frequency Range :DC up to 6GHz

2. Characteristic Impedance :50 ohm ( Nominal )

3. Temperature :-40°Cto 90°C

4. Rated Voltage :AC 60V

5. Contact Resistance :20m ohm MAX. ( Signal )

                       10m ohm MAX. ( Ground )

6. Withstand Voltage :AC 200V

7. Insulation Resistance :500M ohm MIN. / DC 100V

8. VSWR: 1.30 Max (DC 1GHz-3GHz)

         1.50 Max (DC 3GHz-6GHz)

9.Unmateing Force:Initial 4N Min

                  After 30 cycles 2N Min

10.Crimp Strength: 20448-011R-08 17N MIN

　深圳市连兴创电子科技有限公司是一家中外合资企业,总部设在台北市,目前有成立美国分公司，负责美国的手机与电脑客户，是一家集研发、生产与销售于一体的高科技合资企业，生产W-LAN 天线(2.4G 2dBi/3dBi/5dBi/7dBi/8dBi/9dBi/10dBi/11dBi/12dBi/13dBiAntenna)、DVB-T天线、UWB天线、笔记本3G天线,GPS天线，笔记本wifi天线,小尺寸笔记本内置wifi天线，无线高频连接元件（包括：BNC、TNC、UHF、FME、PAL、SMA、SMB、SMC、SSMB、MCX、MMCX），以及代理I-PEX MHF、Hirose、Murara全系列产品(I-PEX MHF I, MHF II, MHF III)，可配各种直径的同轴线 (OD0.81mm,1.13mm,1.32mm,1.37mm,1.8mm) ，线材颜色有: 浅灰, 深灰, 黑色 , 白色 ,棕色等，另外可以根据客户需求配各种射频连接器（BNC、TNC、UHF、FME、PAL、SMA、SMB、SMC、SSMB、MCX、MMCX），线材的长度可根据客户的需求定制。同轴线加工种类包括：SMA-MMCX，SMA –MCX，SMA-IPEX ，MMCX-IPEX，等等；另外，连兴创公司长期大量供应IPEX板端连接器(MHF Receptacle) (20279-001E-01, 20314-001E-01, 20369-001E, 20429-001E，20449-001E)、i-pex plug(20278-112r-08,20278-112r-13,20278-112r-32,20351-111R-37,20278-112r-78,20311-011r-08,20312-011r-08,20367-001r,20428-001r,20448-001r-081)及mini-coaxial connectors其中有20pin/30pin/40pin/50pin,间距有：1.0/0.5/0.4/0.3/0.25,FPL Series(20319-040T-11,20323-040E-11,20323-030e-11,20323-040ed41,20143-030e, 20324-040E-1,20330-044E-F),CABLINE Series(20395-040T,20394-040E, 20373-040T ,20374-050E, 20347-040E, 20327-030E-02, 20247-19E, 20389-30E, 20364-17E, 20186-020E, 20268-020E-01F), MINIFLEX Series(20348-045E-11, 20397-0**E, 20403-045E, 20305-0**E-02), DUALCOAXSeries\ Connector以及Hirose公司MS-147, MS-151C, MS-151NB,MS-156C,MS-156NB,MS-156HF,MS-162,MS-166,U.FL-R-SMT(331-0471-0-10),W.FL-R-SMT-10(331-0482-6-10)产品与Murata MXTK GSC 92/88全系列产品，以及笔记本内置天线的开发与设计。连兴创公司专注于射頻同轴连接器，同轴连接器，射頻连接线，IPEX同轴连接器和连接线，2.4G无线天线，笔记本3G天线, 笔记本wifi天线,GPS天线等领域，立志成为无线天线（笔记本内置wifi天线）和射頻连接器及HDMI连接线与连接器的制造专家。
